Otočná spojka navíjacieho bubna

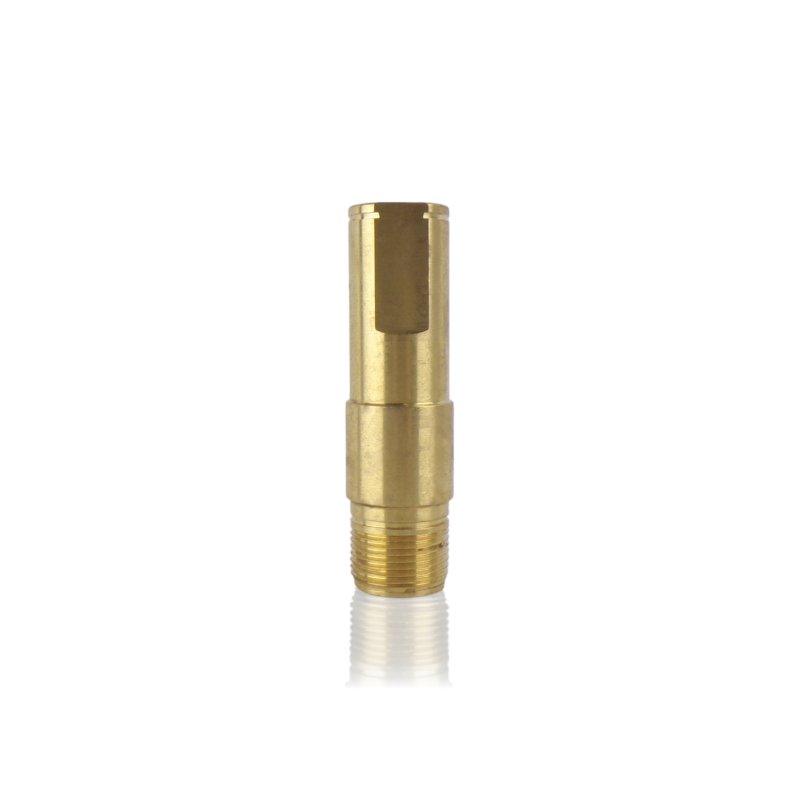

Mosadzná otočná spojka 40323 pracuje v osi navíjacieho bubna vysokotlakovej umývačky Kranzle. Zabezpečuje prenos vody pod pracovným tlakom medzi pevnou prípojkou umývačky a otáčajúcim sa bubnom – bez krútenia hadice pri navíjaní a odvíjaní.

Použitie

Spojka je namontovaná centrálne v osi otáčania navíjacieho bubna. Jedna strana je spojená s pevnou vodnou inštaláciou umývačky, druhá sa otáča spolu s bubnom. Medzi týmito povrchmi prebieha nepretržitý prietok pracovnej vody pod tlakom. Mosadzná konštrukcia zabezpečuje odolnosť voči tlaku a pracovným podmienkam typickým pre vysokotlakové umývačky.

Servisný diel – montuje sa počas opravy navíjacieho bubna po poškodení alebo opotrebení existujúcej spojky.

Príznaky – kedy vymeniť

• Únik vody v oblasti osi bubna – obzvlášť viditeľný pri navíjaní a odvíjaní hadice.
• Kvapkanie vody z centrálnej časti bubna pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Citeľná vôľa v osi otáčania alebo nerovnomerný chod bubna pri navíjaní.
• Viditeľná korózia, ryhy na tesniacich povrchoch alebo mechanické poškodenie závitu spojky.
• Odpor alebo zaseknutie pri otáčaní bubna, ktoré nevyplýva zo stavu ložísk v blokoch 40305/40306.

Ako vybrať správny diel

Identifikujte výlučne podľa referenčného čísla 40323. V uzle navíjacieho bubna Kranzle môže byť otočná spojka dostupná ako samostatné teleso, samostatný tŕň alebo komplet. Ak si nie ste istí, či 40323 je samostatný diel alebo súprava – skontrolujte pred nákupom porovnaním s demontovaným dielom.

Pri výmene spojky súčasne zhodnoťte stav poistného krúžku a distančného krúžku – ich výmena pri otvorenom uzle je jednoduchá a zabraňuje opätovnej demontáži.

Kompatibilita

Servisný diel pre vysokotlakové umývačky Kranzle vybavené navíjacím bubnom. Presný rozsah kompatibility overujte podľa referenčného čísla 40323.

[faq]

Ako rozlíšiť únik zo spojky od úniku z ložiskového bloku?|Únik z otočnej spojky sa objavuje v osi bubna – tam, kde sa bubon spája s vodnou prípojkou – a zosilňuje ho pracovný tlak. Úniky z ložiskových blokov (40305, 40306) sa týkajú skôr čapov bubna po bokoch konštrukcie a zvyčajne nesúvisia priamo s tlakom vody. Pri diagnostike odsuňte hadicu a sledujte, kde presne sa objavuje voda.

Dá sa mosadzná spojka regenerovať leštením, alebo je potrebná výmena?|Mosadz dobre reaguje na mechanické opracovanie – plytké ryhy na tesniacich povrchoch možno vyhladiť. Pri hlbokej korózii, poškodení závitu alebo bodovej korózii od tvrdej vody nie je regenerácia spoľahlivá a výmena je istejšia. V prostrediach s tvrdou vodou spojka koroduje rýchlejšie – odporúča sa skrátiť interval prehliadky.

V akom poradí demontovať spojku, aby sa nepoškodil hriadeľ bubna?|Pred demontážou vyprázdnite bubon od vody a odpojte tlak. Ak je diel zablokovaný vápencovými usadeninami, namočte ho do odvápňovacieho prostriedku pred pokusom o demontáž. Zaznamenajte orientáciu a poradie všetkých dielov.

Je pri výmene spojky 40323 potrebné vymeniť aj ďalšie diely uzla bubna?|Neexistuje taká povinnosť, ale pri otvorenom uzle sa odporúča skontrolovať poistný krúžok, distančný krúžok a mosadznú podložku. Tieto diely pracujú spolu so spojkou a môžu byť opotrebované v podobnej miere. Ak bol bubon dlho alebo intenzívne používaný, zhodnoťte aj stav ložiskových blokov – hádzanie alebo bočná vôľa bubna poukazuje na ich opotrebenie nezávisle od spojky.
