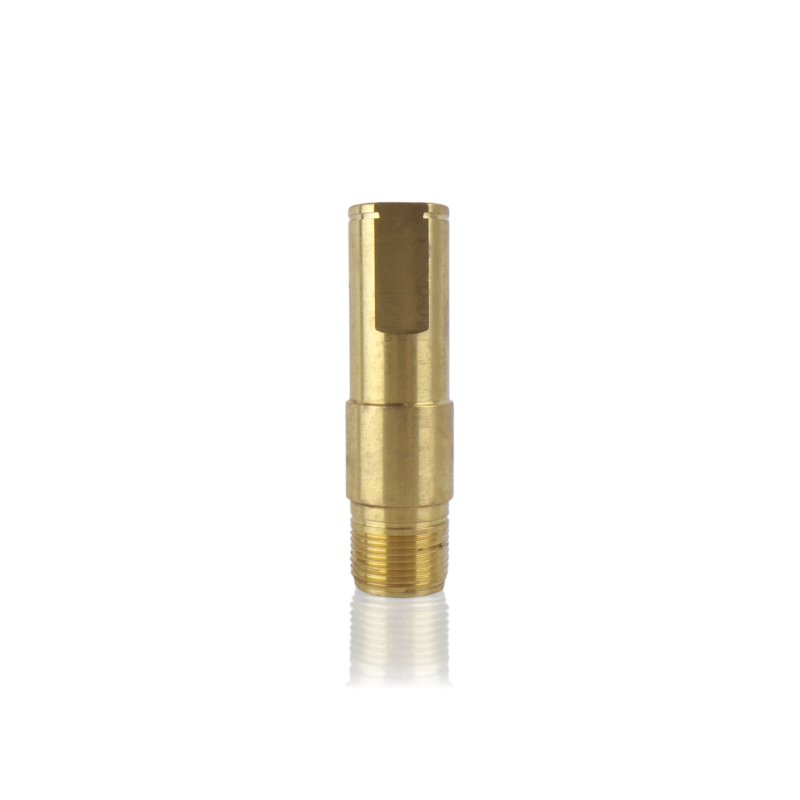

Złącze Obrotowe Bębna

Mosiężne złącze obrotowe 40323 pracuje w osi bębna nawojowego myjki ciśnieniowej Kranzle. Odpowiada za przekazywanie wody pod ciśnieniem roboczym między nieruchomym przyłączem myjki a obracającym się bębnem – bez skręcania węża podczas nawijania i rozwijania.

Zastosowanie

Złącze montowane jest centralnie w osi obrotu bębna nawojowego. Jedna strona połączona jest ze stałą instalacją wodną myjki, druga obraca się razem z bębnem. Między tymi powierzchniami odbywa się ciągły przepływ wody roboczej pod ciśnieniem. Mosiężna konstrukcja zapewnia odporność na ciśnienie i warunki pracy typowe dla myjek ciśnieniowych.

Element serwisowy – montowany podczas naprawy bębna nawojowego po uszkodzeniu lub zużyciu istniejącego złącza.

Objawy – kiedy warto wymienić

• Wyciek wody w okolicy osi bębna – szczególnie widoczny podczas nawijania i rozwijania węża.
• Kapanie wody z centralnej części bębna przy ciśnieniu roboczym lub bezpośrednio po jego zaniku.
• Wyczuwalny luz w osi obrotu lub nierówna praca bębna przy zwijaniu.
• Widoczna korozja, rysy na powierzchniach uszczelniających lub mechaniczne uszkodzenie gwintu złącza.
• Opór lub zacięcie przy obracaniu bębna, które nie wynika ze stanu łożysk w blokach 40305/40306.

Jak dobrać właściwy element

Identyfikuj wyłącznie po numerze referencyjnym 40323. W węźle bębna nawojowego Kranzle złącze obrotowe bywa dostępne jako oddzielny korpus, oddzielny trzpień lub komplet.  Jeśli nie masz pewności co do tego, czy 40323 to element samodzielny czy zestaw – sprawdź przed zakupem, porównując z demontowaną częścią.

Przy wymianie złącza oceń jednocześnie stan pierścienia ustalającego i pierścienia dystansowego – ich wymiana przy otwartym węźle jest prosta i zapobiega ponownemu demontażowi.

Kompatybilność

Część serwisowa do myjek ciśnieniowych Kranzle wyposażonych w bęben nawojowy. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40323.

[faq]

Jak odróżnić wyciek wynikający ze złącza od wycieku z bloku łożyskowego?|Wyciek ze złącza obrotowego pojawia się w osi bębna – tam, gdzie bęben łączy się z przyłączem wodnym – i nasilany jest ciśnieniem roboczym. Wyciek z bloków łożyskowych (40305, 40306) dotyczy raczej czopów bębna po bokach konstrukcji i zwykle nie jest bezpośrednio związany z ciśnieniem wody. Przy diagnostyce odsuń wąż i obserwuj, gdzie dokładnie pojawia się woda.

Czy mosiężne złącze można regenerować przez polerowanie, czy konieczna jest wymiana?|Mosiądz dobrze poddaje się obróbce mechanicznej – płytkie rysy na powierzchniach uszczelniających można wygładzić. Przy głębokiej korozji, uszkodzeniu gwintu lub wżerach od twardej wody regeneracja nie jest miarodajna i wymiana jest pewniejsza. W środowiskach z twardą wodą złącze koroduje szybciej – warto skrócić interwał przeglądu.

W jakiej kolejności demontować złącze, żeby nie uszkodzić wałka bębna?|Przed demontażem opróżnij bęben z wody i odetnij od ciśnienia. Jeśli element jest zablokowany osadami wapiennymi, namocz go środkiem odkamieniającym przed próbą demontażu. Zapisz orientację i kolejność wszystkich elementów.

Czy przy wymianie złącza 40323 trzeba wymieniać też inne elementy węzła bębna?|Nie ma takiego obowiązku, ale przy otwartym węźle warto sprawdzić pierścień ustalający, pierścień dystansowy oraz podkładkę mosiężną. Te elementy pracują razem ze złączem i mogą być zużyte w podobnym stopniu. Jeśli bęben był użytkowany długo lub mocno, oceń też stan bloków łożyskowych – bicie lub luz boczny bębna wskazuje na ich zużycie niezależne od złącza.

[/faq]
