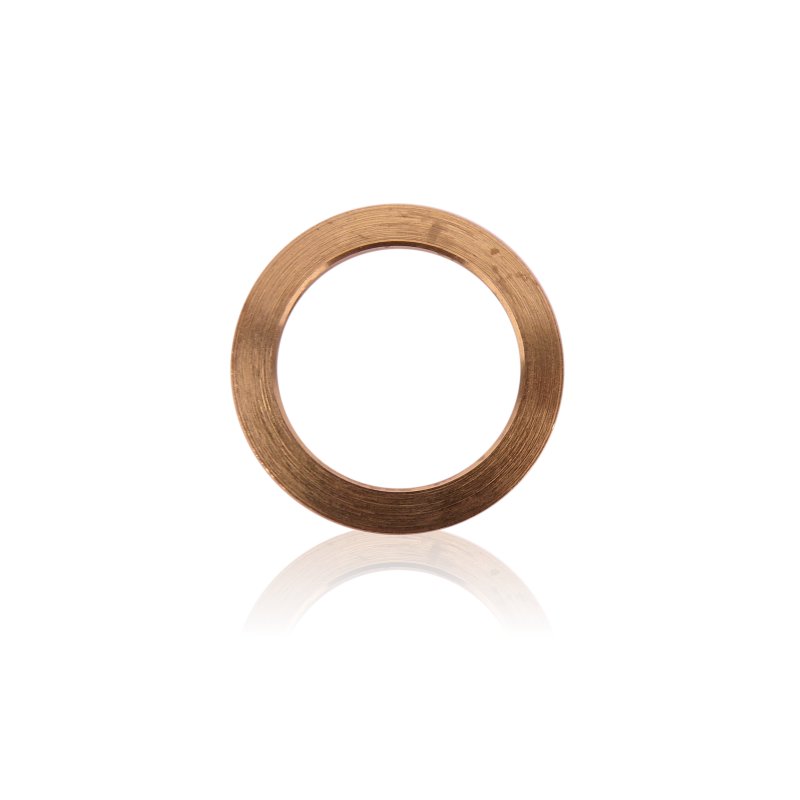

Pierścień Podkładka 16x24x2mm

Mosiądz w elementach dystansowych i oporowych bębnów nawojowych stosowany jest ze względu na odporność na korozję i niski współczynnik tarcia – cechy istotne w węźle pracującym w kontakcie z wodą i przy cyklicznym obrocie bębna. Podkładka 40181 o wymiarach 16x24x2mm spełnia funkcję precyzyjnego dystansu lub elementu oporowego w mechanizmie bębna.

Zastosowanie

Podkładka montowana jest w węźle bębna nawojowego Kranzle jako element dystansowy lub oporowy. Średnica wewnętrzna 16mm określa pasowanie na trzpieniu, zewnętrzna 24mm wyznacza powierzchnię oporową, grubość 2mm decyduje o dystansie osiowym. Mosiężny materiał podkładki zapewnia trwałość w warunkach kontaktu z wodą i odporność na korozję na powierzchniach ślizgowych.

Objawy – kiedy warto wymienić

• Luz osiowy w bębna po prawidłowym montażu – podkładka zbyt zużyta nie utrzymuje właściwego dystansu.
• Widoczne wytarcie lub zmniejszona grubość podkładki w miejscach kontaktu z sąsiednimi elementami.
• Deformacja płaskości – podkładka nie leży równomiernie na powierzchni oporowej.
• Korozja lub wżery na powierzchni mimo mosiężnego materiału – długotrwała praca w zanieczyszczonej wodzie lub przy uszkodzonych uszczelnieniach bębna.

Jak dobrać właściwy element

Wszystkie trzy wymiary muszą być zgodne: średnica wewnętrzna 16mm, zewnętrzna 24mm i grubość 2mm. Grubość jest wartością precyzyjną – podkładka o innej grubości zmieni dystans osiowy. Przy wymianie porównaj nową podkładkę z demontowaną pod kątem równomierności grubości i stanu powierzchni oporowych. Mosiężny materiał jest elementem konstrukcyjnym doboru.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach myjek ciśnieniowych Kranzle wymagających mosiężnej podkładki 16x24x2mm. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40181 lub schemacie serwisowym bębna.

[faq]

Dlaczego zastosowano mosiądz zamiast stali?|Mosiądz jest odporny na korozję w kontakcie z wodą i ma niższy współczynnik tarcia niż stal w połączeniach ślizgowych. Mosiądz zapewnia dłuższą żywotność niż niechroniona stal i nie powoduje zatarcia na stalowym trzpieniu lub wałku.

[/faq]
