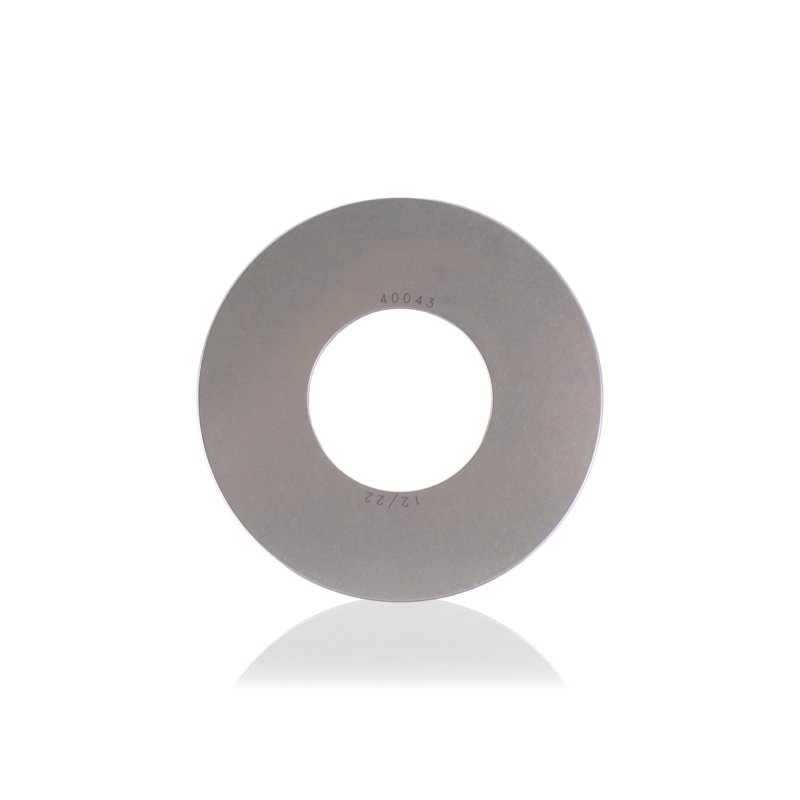

Tarcza Krzywki 40x90x8mm

Tarcza krzywki to centralny element mechanizmu napędowego pompy. Osadzona mimośrodowo na wale głównym, obraca się i wymusza ruch posuwisto-zwrotny tłoków poprzez łożysko rolkowe krzywki. Wymiary 40x90x8mm określają pasowanie na wale - średnica wewnętrzna 40mm, zewnętrzna 90mm, grubość 8mm.

Zastosowanie

Tarcza krzywki 40043 montowana jest na wale głównym komory napędowej pompy Kranzle. Mimośrodowy kształt tarczy przekształca ruch obrotowy wału w ruch posuwisto-zwrotny tłoków - każdy obrót wału odpowiada jednemu cyklowi pracy każdego tłoka. Na zewnętrznej powierzchni tarczy osadzone jest łożysko rolkowe krzywki 40040, które przenosi siły napędowe na głowice tłoków. Grubość 8mm wpisuje się w przestrzeń komory napędowej i współpracuje z podkładkami dystansowymi 40039 i 40041 pracującymi w tym samym węźle.

Objawy - kiedy warto wymienić

• Nierównomierna praca tłoków - różnice w ciśnieniu lub wydajności wskazujące na nieprawidłowy profil krzywki.
• Bicie wyczuwalne przy ręcznym obrocie wału po demontażu - tarcza nie obraca się równomiernie względem osi.
• Widoczne wytarcie lub wżery na powierzchni bieżni zewnętrznej - tam gdzie pracuje łożysko rolkowe.
• Luz tarczy na wale - wyrobione gniazdo otworu 40mm lub uszkodzony wpust ustalający pozycję tarczy.
• Stukot lub nieregularny hałas z komory napędowej nieustępujący po wymianie łożyska krzywki.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40043. Przed zamówieniem potwierdź wymiary - średnica wewnętrzna 40mm musi odpowiadać czopowi wału, zewnętrzna 90mm wyznacza bieżnię dla łożyska 40040, grubość 8mm determinuje osiowe ułożenie w komorze napędowej. Przy wymianie porównaj geometrię mimośrodu z demontowaną tarczą - kształt i wielkość mimośrodu decydują o skoku tłoków. Jeśli tarcza była użytkowana z wybitym łożyskiem lub zanieczyszczonym olejem, sprawdź stan bieżni zewnętrznej przed montażem nowego łożyska.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w myjkach ciśnieniowych Kranzle z pompą o krzywkowym układzie napędowym i wale o średnicy 40mm. Współpracuje w węźle z łożyskiem rolkowym 40040, podkładką krzywki 40039 i podkładką łożyska 40041. Kompatybilność z konkretnym modelem weryfikuj po numerze referencyjnym 40043 lub schemacie serwisowym pompy.

[faq]

Czy tarcza krzywki może ulec zużyciu, jeśli łożysko rolkowe pracowało poprawnie?|Tak, choć łożysko pośredniczy w kontakcie i chroni bieżnię tarczy. Zużycie bieżni zewnętrznej tarczy pojawia się przy zanieczyszczonym oleju z drobinami metalu, przy pracy z luźnym łożyskiem lub po zatarciu łożyska. W takim przypadku sama wymiana łożyska nie wystarczy - tarcza z uszkodzoną bieżnią szybko zniszczy nowe łożysko.

Jak sprawdzić, czy luz w węźle napędowym pochodzi z tarczy krzywki, a nie z łożyska lub podkładek?|Po demontażu węzła sprawdź luz na wale - tarcza powinna siedzieć bez wyraźnego ruchu promieniowego. Luz promieniowy tarczy na wale wskazuje na wyrobiony otwór 40mm lub uszkodzony wpust. Luz promieniowy między tarczą a łożyskiem to problem łożyska, nie tarczy. Podkładki odpowiadają za luz osiowy całego węzła, nie za luz tarczy na wale.

Czy zmiana grubości tarczy z 8mm na inną wartość wpłynęłaby na pracę pompy?|Tak, bezpośrednio. Grubość tarczy 8mm wpisuje się w przestrzeń komory napędowej wraz z podkładkami 40039 i 40041. Tarcza grubsza lub cieńsza zmieni osiowe ułożenie krzywki w komorze i zaburzy współpracę z elementami dystansowymi. Efektem może być nadmierny luz osiowy lub niemożność prawidłowego zamknięcia obudowy napędowej.

Czy profil mimośrodu tarczy krzywki jest taki sam we wszystkich pompach Kranzle, czy różni się między modelami?|Profil mimośrodu i wymiary tarczy są dostosowane do konkretnej pompy - skok tłoków, ich liczba i rozmieszczenie zależą od konstrukcji danego modelu. Tarcza 40043 o wymiarach 40x90x8mm jest częścią katalogową dla określonej serii pomp. Nie należy stosować tarcz z innych modeli na podstawie zbliżonych wymiarów zewnętrznych bez weryfikacji pełnego zestawu wymiarów i numeru referencyjnego.

Czy przy wymianie tarczy krzywki należy regulować ustawienie pompy po montażu?|Tarcza krzywki jest elementem symetrycznym osiowo - jej pozycja kątowa na wale jest ustalana przez wpust i nie wymaga dodatkowej regulacji kątowej. Po montażu należy jednak zweryfikować luz osiowy całego węzła, sprawdzić swobodę obrotu wału ręcznie przed uruchomieniem oraz uzupełnić olej w komorze napędowej do właściwego poziomu.

[/faq]
