Krzywka 10,8

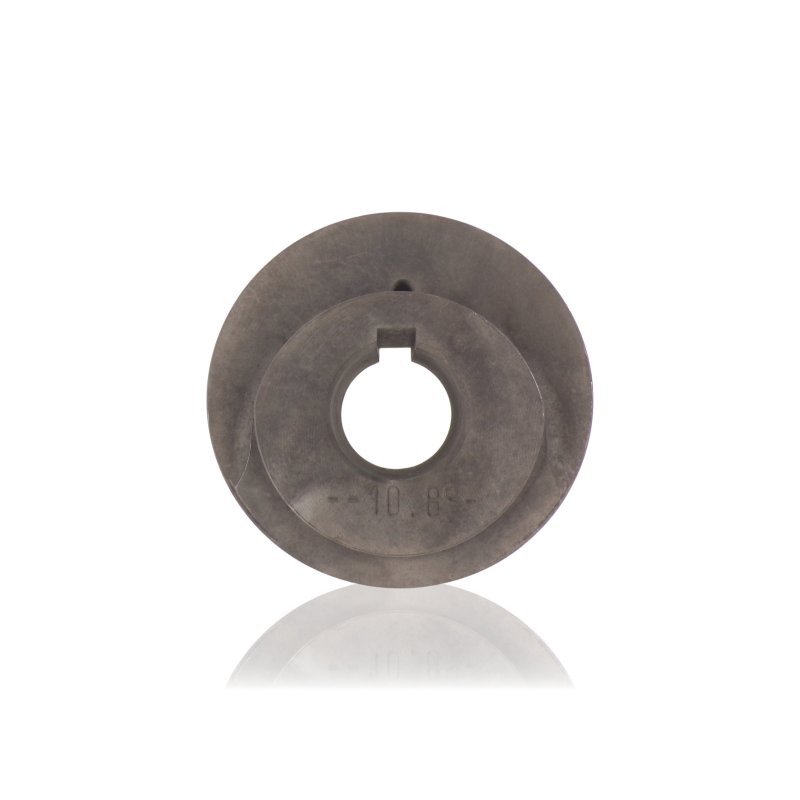

Krzywka 40523108 o kącie 10,8° to element napędu pompy serii AQ myjki ciśnieniowej Kranzle. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 10,8° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy AQ. Przy każdym obrocie wału krzywka, ustawiona pod kątem 10,8°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 10,8° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Element pracuje w pakiecie łożyskowym, który zapewnia właściwe osadzenie i luz osiowy na wale.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy AQ.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia.
• Uszkodzenie łożyska oporowego pakietu łożyskowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Wymiana jako część pakietu – jeśli jeden element węzła krzywkowego wykazuje zużycie po długiej eksploatacji, pozostałe są zazwyczaj w podobnym stanie.

Jak dobrać właściwy element

Kąt 10,8° to parametr istotny, ale niewystarczający do doboru samodzielnie – pompy AQ mogą mieć kilka wariantów krzywki o identycznym kącie, różniących się np. typem napędu (silnik elektryczny vs spalinowy) lub geometrią osadzenia na wale. Identyczny kąt nie gwarantuje zamienności.

Identyfikuj po numerze referencyjnym 40523108. Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – elementy te pracują razem i zużywają się w zbliżonym czasie. Jeśli nie masz pewności co do serii pompy (AQ vs quadro/Profi) lub typu napędu – zweryfikuj na demontowanej maszynie lub w dokumentacji modelu przed zamówieniem.

Kompatybilność

Część napędu pompy serii AQ myjek ciśnieniowych Kranzle, kąt krzywki 10,8°. Nie jest zamiennikiem krzywki 40460108 (10,8° dla serii quadro/Profi) – identyczny kąt, inna seria pompy. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40523108.

[faq]

Krzywka 40523108 i krzywka 40460108 mają identyczny kąt 10,8° – czy to ta sama część pod innym numerem, czy faktycznie różne elementy?|To różne elementy mimo identycznego kąta. Numeracja 40460108 odpowiada serii quadro/Profi (schemat 40.460-X,X), natomiast 40523108 ma prefiks 40523 – zgodny z numeracją serii AQ (jak w przypadku krzywki AQ 9,5° – 4052395). Różne serie pomp mogą mieć inną geometrię osadzenia krzywki na wale, inny rozmiar pakietu łożyskowego lub inne wymiary współpracujące – sam kąt nie jest wystarczającym kryterium zamienności. Dobór wyłącznie po numerze referencyjnym właściwym dla serii pompy.

Po czym rozpoznać wczesne zużycie krzywki, zanim pojawią się wyraźne wibracje pompy?|Przy demontażu pakietu łożyskowego obejrzyj powierzchnię styku krzywki z łożyskiem w świetle bocznym – wczesne zużycie objawia się matową, lekko nierówną powierzchnią w miejscu kontaktu, zanim pojawią się widoczne rysy lub wytarcia. Sprawdź też, czy łożysko oporowe obraca się równomiernie po powierzchni krzywki przy ręcznym obróceniu – opór lub chrzęst wskazuje na uszkodzenie jednego z tych elementów. Oba oceniaj razem, bo zużycie jednego przyspiesza degradację drugiego.

Czy krzywkę 40523108 można regenerować przez szlifowanie bieżni, czy konieczna jest wymiana?|Szlifowanie bieżni krzywki jest technicznie możliwe, ale zmienia jej geometrię – szczególnie przy precyzyjnie określonym kącie 10,8°. Usunięcie materiału z powierzchni styku może zmienić efektywny kąt krzywki, a przez to skok tłoków. Dla elementu wyznaczającego parametry robocze całej pompy regeneracja przez szlifowanie jest niepraktyczna – tolerancje są zbyt małe, a ryzyko zmiany charakterystyki pompy zbyt wysokie. Przy uszkodzonej bieżni wymiana na nową krzywkę 40523108 jest pewniejsza.

[/faq]
