Vačka 10,8

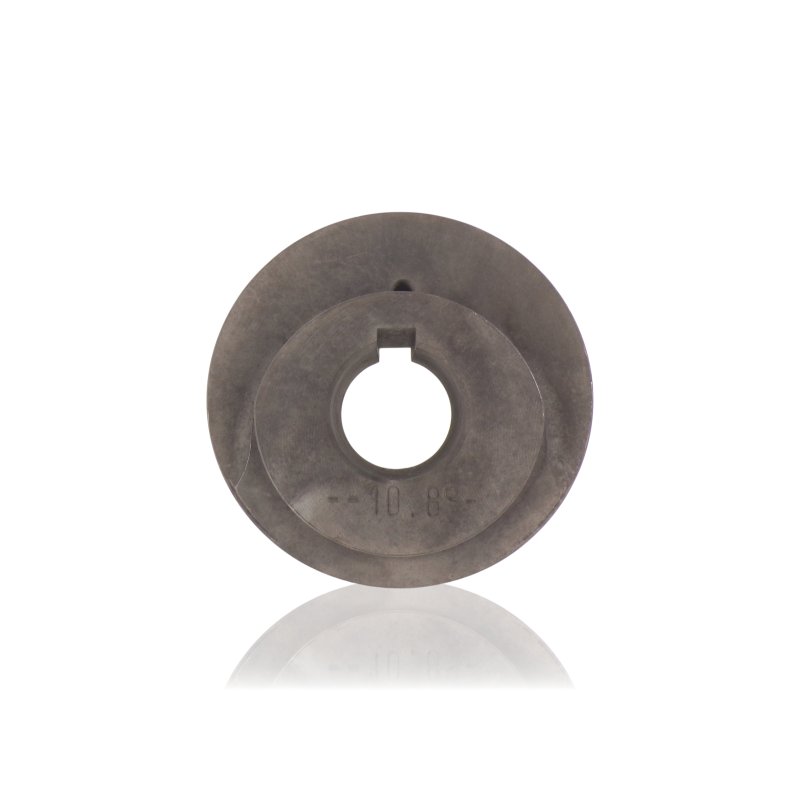

Vačka 40523108 s uhlom 10,8° je pohonným prvkom čerpadla série AQ vysokotlakovej umývačky Kranzle. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 10,8° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla AQ. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 10,8°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 10,8° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Diel pracuje v ložiskovom balíku, ktorý zabezpečuje správne usadenie a axiálnu vôľu na hriadeli.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla AQ.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia.
• Poškodenie opierkového ložiska balíka spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Výmena ako súčasť balíka – ak jeden diel vačkového uzla vykazuje opotrebenie po dlhej prevádzke, ostatné sú zvyčajne v podobnom stave.

Ako vybrať správny diel

Uhol 10,8° je relevantný parameter, ale na samostatný výber nepostačuje – čerpadlá AQ môžu mať viacero variantov vačky s identickým uhlom, ktoré sa líšia napríklad typom pohonu (elektromotor vs spaľovací motor) alebo geometriou osadenia na hriadeli. Identický uhol nezaručuje zameniteľnosť.

Identifikujte podľa referenčného čísla 40523108. Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – tieto diely pracujú spoločne a opotrebúvajú sa v podobnom čase. Ak si nie ste istí sériou čerpadla (AQ vs quadro/Profi) alebo typom pohonu – overte na demontovanom stroji alebo v dokumentácii modelu pred objednaním.

Kompatibilita

Pohonný diel pre čerpadlá série AQ vysokotlakových umývačiek Kranzle, uhol vačky 10,8°. Nie je náhradou za vačku 40460108 (10,8° pre sériu quadro/Profi) – identický uhol, iná séria čerpadla. Presný rozsah kompatibility overujte podľa referenčného čísla 40523108.

[faq]

Vačka 40523108 a vačka 40460108 majú identický uhol 10,8° – ide o rovnaký diel pod iným číslom, alebo skutočne o rôzne diely?|Ide o rôzne diely napriek identickému uhlu. Číslovanie 40460108 zodpovedá sérii quadro/Profi (schéma 40.460-X,X), zatiaľ čo 40523108 má prefix 40523 – zhodný s číslovaním série AQ (ako pri vačke AQ 9,5° – 4052395). Rôzne série čerpadiel môžu mať odlišnú geometriu osadenia vačky na hriadeli, iný rozmer ložiskového balíka alebo iné spolupracujúce rozmery – samotný uhol nie je dostatočným kritériom zameniteľnosti. Výber vykonávajte výlučne podľa referenčného čísla príslušného pre danú sériu čerpadla.

Ako rozpoznať včasné opotrebenie vačky, skôr ako sa objavia výrazné vibrácie čerpadla?|Pri demontáži ložiskového balíka prezrite povrch styku vačky s ložiskom v bočnom svetle – včasné opotrebenie sa prejavuje matným, mierne nerovným povrchom v mieste kontaktu, ešte pred vznikom viditeľných rýh alebo stôp opotrebovania. Skontrolujte tiež, či sa opierkové ložisko pri ručnom otáčaní rovnomerne otáča po povrchu vačky – odpor alebo škriekanie poukazuje na poškodenie jedného z týchto dielov. Oba posudzujte spoločne, pretože opotrebenie jedného urýchľuje degradáciu druhého.

Možno vačku 40523108 regenerovať brúsením bežne, alebo je nevyhnutná výmena?|Brúsenie bežne vačky je technicky možné, ale mení jej geometriu – najmä pri presne definovanom uhle 10,8°. Odobratie materiálu z povrchu styku môže zmeniť efektívny uhol vačky, a tým aj zdvih piestov. Pre prvok určujúci pracovné parametre celého čerpadla je regenerácia brúsením nepraktická – tolerancie sú príliš malé a riziko zmeny charakteristiky čerpadla príliš vysoké. Pri poškodenej bežni je výmena za novú vačku 40523108 istejšia.

[/faq]
