Vačka 13,5

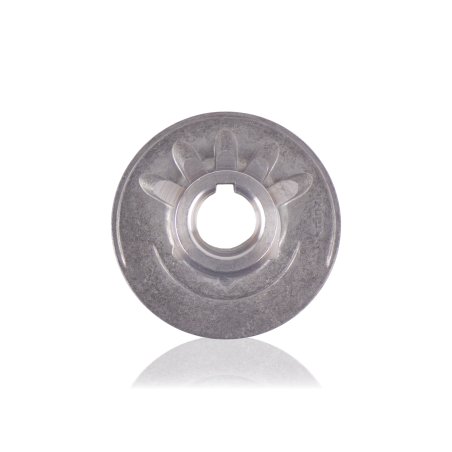

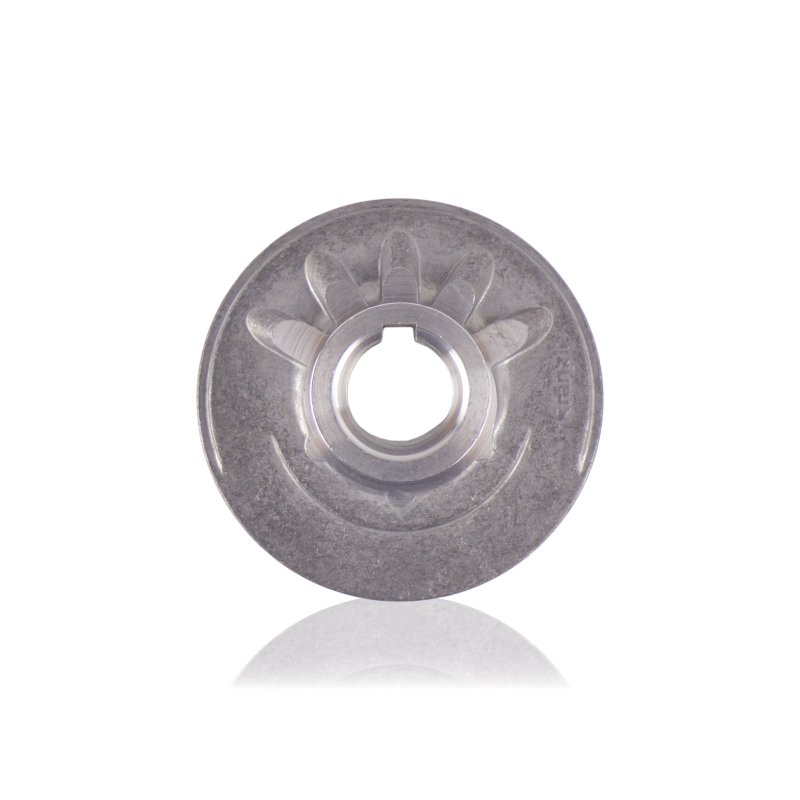

Vačka 41028135 s uhlom 13,5°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle Quadro 12/150 TST. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 13,5° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb. Hliníkové teleso a príslušnosť k sérii 41028 odlišujú tento diel od oceľových vačiek série 40460 používaných v modeloch quadro 599/799/899 TST.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky Quadro 12/150 TST. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 13,5°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 13,5° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla Quadro 12/150 TST.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: uhol 13,5° a model čerpadla Quadro 12/150 TST. Identifikujte podľa referenčného čísla 41028135 – schéma číslovania série 41028 kóduje uhol v posledných čísliciach (41028+135 = 13,5°), čo umožňuje krížové overenie pri nečitateľnom označení na samotnej vačke.

Vačka 41028135 (Quadro 12/150 TST) nie je náhradou za vačky série 40460 používané v modeloch quadro 599/799/899 TST – napriek podobnému názvu modelu majú obe línie iné číslovanie vačiek, iný materiál telesa a inú geometriu vačkového uzla. Pri demontáži vždy skontrolujte číslo na samotnej vačke pred objednaním náhrady.

Súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Vačka pre čerpadlo vysokotlakovej umývačky Kranzle Quadro 12/150 TST, uhol 13,5°, hliníkové teleso. Nie je náhradou za vačky série 40460 (quadro 599/799/899 TST) ani za vačky iných modelov série 41028. Presný rozsah kompatibility overujte podľa referenčného čísla 41028135.

[faq]

Je vačka 41028135 (13,5°, Quadro 12/150 TST) náhradou za vačku 41028613 (13,0°) pri nedostupnosti správneho variantu?|Nie – rozdiel uhla 0,5° medzi 13,0° a 13,5° sa prejaví merateľným rozdielom zdvihu piestov a výdatnosti čerpadla. Navyše oba diely sú priradené k rôznym modelom čerpadiel, ktoré môžu mať iné požiadavky na zdvih piestu. Namontovanie vačky s nesprávnym uhlom posunie pracovné parametre čerpadla mimo projektovaný rozsah a môže viesť k preťaženiu motora alebo nesprávnemu tlaku. Nedostupnosť správnej náhrady je dôvodom na pozastavenie opravy, nie na použitie iného uhla.

Ako rozpoznať včasné opotrebenie hliníkovej vačky, skôr ako sa objavia výrazné vibrácie?|Pri demontáži ložiskového balíka prezrite bežňu vačky v bočnom svetle – včasné opotrebovanie hliníka sa prejavuje matným, mierne vydlabaným povrchom v mieste kontaktu s ložiskom, ešte pred vznikom výrazných rýh. Skontrolujte otáčanie opierkového ložiska ručne – odpor alebo škriekanie poukazuje na poškodenie jedného z dielov. Posúďte aj styk hliníka s oceľovými dielmi balíka z hľadiska galvanickej korózie pri stopách vlhkosti v telese čerpadla.

[/faq]
