Krivka 8,0

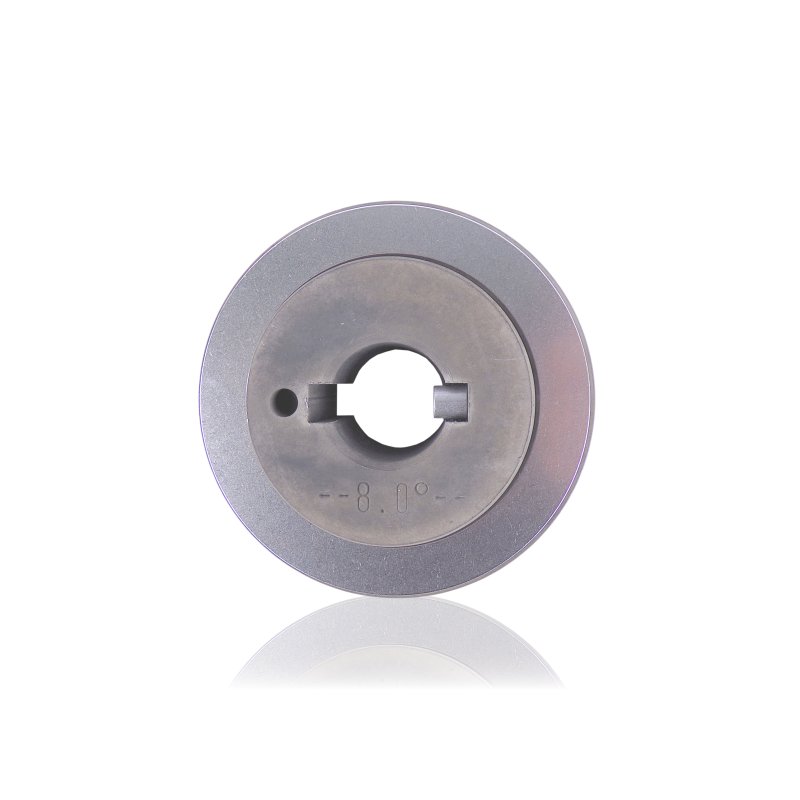

Uhol sklonu vačky je konštrukčný parameter, ktorý priamo určuje zdvih piestov čerpadla. Vačka 4005580 s uhlom 8,0° je pohonným prvkom piestovej komory Kranzle – jej geometria je pevná a počas prevádzky sa nedá nastavovať.

Použitie

Vačka sa montuje na hlavný hriadeľ v pohonnej komore čerpadla. Uhol sklonu 8,0° určuje zdvih piestov pri každej otáčke hriadeľa – čím väčší uhol, tým väčší zdvih a vyšší objemový výkon pri rovnakých otáčkach. Na vonkajšej obežnej dráhe vačky pracuje valčekové ložisko, ktoré prenáša pohonný pohyb na hlavice piestov. Parameter 8,0° identifikuje konkrétny variant vačky v ponuke Kranzle – iné uhly sú samostatné katalógové diely, vzájomne nezameniteľné.

Príznaky – kedy vymeniť

• Pokles objemového výkonu čerpadla pri funkčných ventiloch a tesniach – opotrebovaná vačka mení efektívny zdvih piestov.
• Rytmické pulzácie tlaku synchronizované s otáčkami hriadeľa.
• Viditeľné opotrebovanie alebo jamky na vonkajšej obežnej dráhe v mieste kontaktu valčekového ložiska.
• Vôľa vačky na hriadeli – opotrebované sedlo otvoru alebo poškodené pero fixujúce polohu vačky.
• Nepravidelné klepanie z pohonnej komory, ktoré neustúpi po výmene valčekového ložiska a podložiek.

Ako vybrať správny diel

Uhol 8,0° je identifikačným parametrom – vačky Kranzle s inými uhlami majú iné referenčné čísla a nie sú náhradami. Pred objednaním potvrďte uhol demontovanej vačky alebo vyberte podľa úplného referenčného čísla 4005580. Ak uhol demontovanej vačky nepoznáte, overte ho pomocou servisného schémy čerpadla pre konkrétny model umývačky. Rozmer osadzovacieho otvoru sám o sebe na výber nestačí – dve vačky s rovnakým otvorom, ale rôznym uhlom, dajú iný zdvih piestov.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v tlakových umývačkách Kranzle s piestovým čerpadlom s uhlom vačky 8,0°. Spolupracuje v pohonnom uzle s valčekovým ložiskom vačky, podložkou vačky 40039 a podložkou ložiska 40041. Kompatibilitu s modelom overujte podľa referenčného čísla 4005580 alebo servisného schémy čerpadla.

[faq]

Ako sa uhol vačky 8,0° prejavuje v praxi pri práci čerpadla?|Uhol sklonu vačky určuje lineárny zdvih piestov – pri danom priemere hriadeľa a otáčkach uhol 8,0° stanovuje určitý objem pretláčaný čerpadlom na jednu otáčku. Zvýšenie uhla zväčšuje zdvih a výkon, ale tiež zaťaženie systému. Použitie vačky s iným uhlom, ako predpokladá výrobca, posúva prevádzkové parametre čerpadla mimo konštrukčný rozsah.

Čo znamená, že vačka „sedí s vôľou na hriadeli", a je to vždy nutnosť výmeny vačky?|Vôľa vačky na hriadeli môže vyplývať z opotrebovaného osadzovacieho otvoru vo vačke alebo z poškodeného pera na hriadeli. Ak je otvor vačky opotrebovaný – vačka vyžaduje výmenu. Ak je pero poškodené na strane hriadeľa, samotná výmena vačky problém nevyrieši. Pred objednaním novej vačky skontrolujte stav pera na hlavnom hriadeli.

Môžu nečistoty v komorovom oleji poškodiť vačku rýchlejšie ako ložisko?|Vačka je oceľový prvok s tvrdým povrchom obežnej dráhy – je odolnejšia voči opotrebovaniu ako valčekové ložisko. V praxi znečistený olej ničí najprv ložisko a jeho prostredníctvom druhotne poškodzuje obežnú dráhu vačky. Pravidelná výmena oleja v pohonnej komore chráni oba prvky súčasne a je lacnejšou prevenciou ako výmena vačky po zadretí ložiska.

[/faq]
