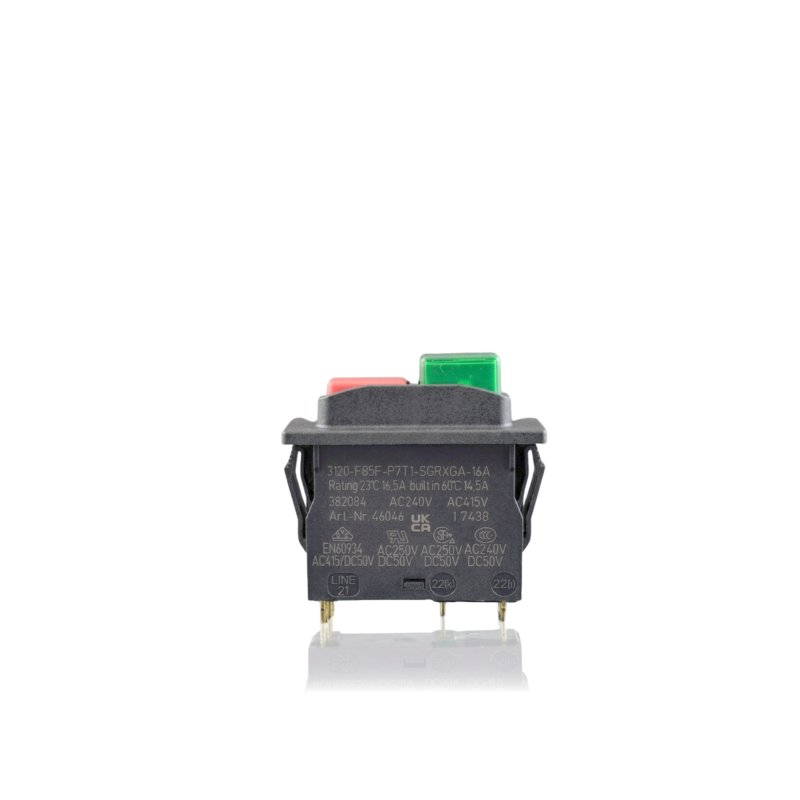

Vypínač ETA

Tlačidlový vypínač je prvok zapínajúci motor agregátu Kränzle quadro 599 TST, so zabudovanou tepelnou ochranou typu ETA. Menovitý prúd závisí od teploty okolia: 16,5 A pri 23°C a 14,5 A pri 60°C.

Použitie

Vypínač je montovaný v elektrickej skrinke motora, priamo na telese agregátu quadro 599 TST. Zapína a vypína napájanie motora a pri prúdovom preťažení ho automaticky preruší, čím chráni vinutie pred prehriatím. Tepelná ochrana reaguje rýchlejšie pri vyššej teplote okolia – odtiaľ nižší vypínací prúd pri 60°C než pri 23°C.

Príznaky – kedy vymeniť

• Tlačidlo nereaguje alebo sa zasekáva v stlačenej/uvoľnenej polohe
• Vypínač vypne motor hneď po zapnutí, napriek absencii preťaženia
• Motor sa nespustí, hoci napájanie a ostatné elektrické prvky sú funkčné
• Časté, náhodné vypnutia počas bežnej prevádzky pri nižšom zaťažení
• Viditeľné zafarbenie, roztavený kontakt alebo zápach spáleniny v okolí vypínača

Ako vybrať správny diel

• Podľa referenčného čísla: 46046
• Podľa modelu zariadenia: výlučne quadro 599 TST (230 V) – verzie 799 TST a 899 TST (400 V) majú iný vypínač so samostatnou nadprúdovou poistkou
• Podľa menovitých parametrov: 16,5 A pri 23°C / 14,5 A pri 60°C
• Porovnaním s demontovaným vypínačom – napájacie napätie sa musí zhodovať (230 V, jednofázové)
