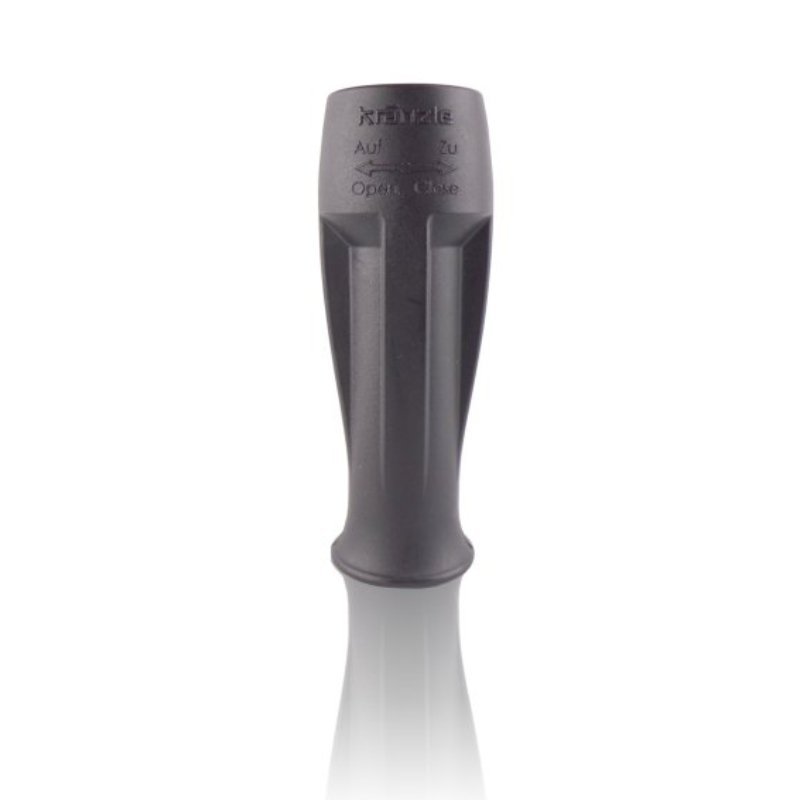

Matica s rukoväťou M22×1,5

Matica s rukoväťou M22×1,5 je diel príslušenstva používaný v hadicových a pripojovacích spojoch, kde je štandardom závit M22×1,5. Integrovaná rukoväť uľahčuje skrutkovanie/odskrutkovanie v servisných podmienkach a konštrukcia zároveň plní funkciu odľahčenia proti zalomeniu hadice pri spoji, čím znižuje mechanické namáhanie a riziko únikov.

MPN / referencia: 13289
Závit: M22×1,5
Funkcia: rukoväť + odľahčenie proti zalomeniu

POUŽITIE

Matica sa používa pri typických montážnych a servisných prácach na príslušenstve:

• skrutkovanie spojov M22×1,5 v zostavách hadice a príslušenstva,
• odľahčenie hadice pri spoji a obmedzenie zalamovania pri mobilnej práci,
• výmena opotrebovanej matice po poškodení závitu alebo odľahčovacieho prvku,
• modernizácia spoja pre pohodlnejšiu obsluhu (rukoväť) a vyššiu životnosť pripojenia.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu matice zvážte, ak sa objaví:

• únik na spoji aj pri správnom dotiahnutí,
• vybehaný alebo poškodený závit M22×1,5 (ide s odporom, preskakuje),
• prasknutie alebo deformácia rukoväte/odľahčovacieho prvku,
• hadica sa pri spoji často zalamuje, čo spôsobuje preťaženie a mikro-netesnosti,
• problém dotiahnuť spoj osiovo (chytá „nakrivo“) po predchádzajúcom poškodení.

AKO VYBRAŤ SPRÁVNY DIEL

Výber musí byť jednoznačný:

• potvrďte závit: M22×1,5 (stúpanie 1,5 mm),
• overte číslo výrobcu: MPN 13289,
• porovnajte s dielom z demontáže: dĺžku, tvar, prítlačný profil a typ odľahčenia proti zalomeniu,
• skontrolujte, s akým dielom spoj spolupracuje (sedlo/koncovka, typ tesnenia).

Pri príslušenstve M22 sa vyskytujú rôzne varianty matíc - rovnaký závit nezaručuje rovnaký prítlak a spoluprácu s tesnením.

KOMPATIBILITA

Maticu vyberajte podľa MPN 13289 a podľa zhody so spojom M22×1,5 v konkrétnom príslušenstve Kränzle. Funkcia proti zalomeniu má zmysel najmä tam, kde hadica pracuje dynamicky a je náchylná na ostré ohyby v oblasti pripojenia.

[faq]

Čo prináša rukoväť v servisnej praxi?|Uľahčuje skrutkovanie a odskrutkovanie bez neustáleho použitia kľúča v stiesnenom priestore. Je to užitočné pri častých demontážach hadice alebo príslušenstva.

Ako funguje odľahčenie proti zalomeniu a pomáha to reálne?|Odľahčuje hadicu priamo pri spoji a obmedzuje ostré ohyby. Tým sa znižuje namáhanie závitu a tesnenia, čo zvyčajne znamená menej únikov a dlhšiu životnosť koncovky hadice.

Znamená únik na M22 vždy problém v matici?|Nie. Často je príčinou tesnenie/O-krúžok alebo styčná plocha na strane sedla. Matica zabezpečuje hlavne prítlak a osiovosť spoja.

Môžem túto maticu nahradiť bežnou maticou M22×1,5 bez odľahčenia?|Niekedy mechanicky áno, ale stratíte funkciu odľahčenia hadice. Ak hadica často pracuje pod uhlom, bez zabezpečenia sa opotrebenie zrýchli a netesnosti môžu pribúdať.

Čo skontrolovať po montáži novej matice s rukoväťou?|Tesnosť pod tlakom, stav tesnenia v spoji a to, či sa hadica voľne ukladá bez ostrých ohybov pri pripojení. Ak sa hadica „láme“ hneď pri koncovke, upravte vedenie hadice alebo skontrolujte správne uloženie odľahčenia.

[/faq]
