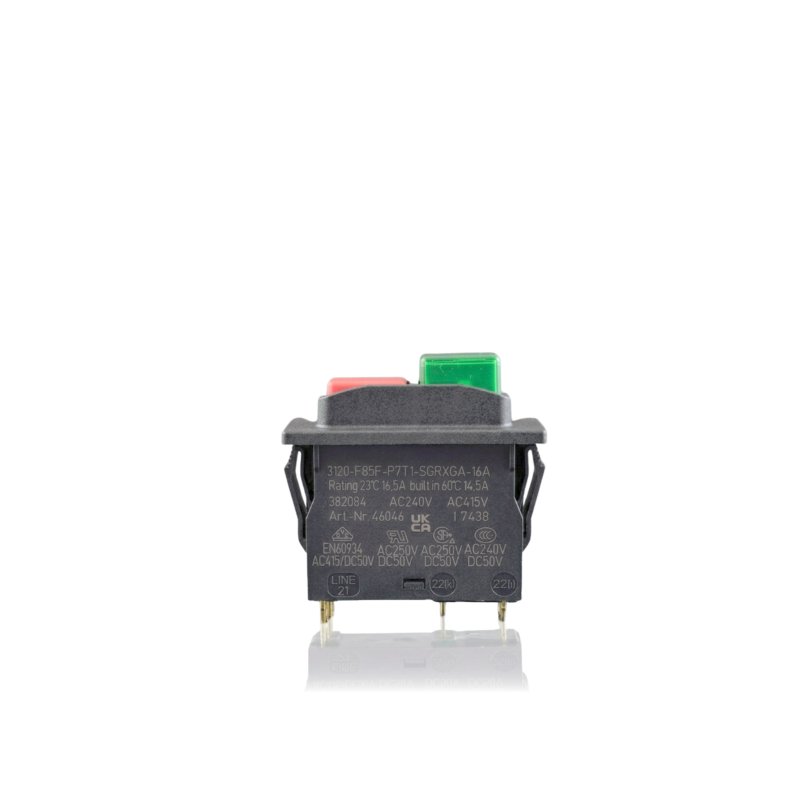

Wyłącznik ETA

Wyłącznik z przyciskiem to element załączający silnik agregatu Kränzle quadro 599 TST, z wbudowanym zabezpieczeniem termicznym typu ETA. Prąd znamionowy zależy od temperatury otoczenia: 16,5 A przy 23°C i 14,5 A przy 60°C.

Zastosowanie

Wyłącznik montowany jest w skrzynce elektrycznej silnika, bezpośrednio na obudowie agregatu quadro 599 TST. Włącza i wyłącza zasilanie silnika oraz odcina je automatycznie przy przeciążeniu prądowym, chroniąc uzwojenie przed przegrzaniem. Zabezpieczenie termiczne reaguje szybciej w wyższej temperaturze otoczenia – stąd niższy prąd wyzwolenia przy 60°C niż przy 23°C.

Objawy – kiedy warto wymienić

• Przycisk nie reaguje lub zacina się w pozycji wciśniętej/zwolnionej
• Wyłącznik wyłącza silnik od razu po włączeniu, mimo braku przeciążenia
• Silnik nie startuje, choć zasilanie i pozostałe elementy elektryczne są sprawne
• Częste, przypadkowe wyłączenia podczas normalnej pracy pod niższym obciążeniem
• Widoczne przebarwienia, stopiony styk lub zapach spalenizny w okolicy wyłącznika

Jak dobrać właściwy element

• Po numerze referencyjnym: 46046
• Po modelu urządzenia: wyłącznie quadro 599 TST (230 V) – wersje 799 TST i 899 TST (400 V) mają inny wyłącznik z osobnym wyzwalaczem nadprądowym
• Po parametrach znamionowych: 16,5 A przy 23°C / 14,5 A przy 60°C
• Przez porównanie z demontowanym wyłącznikiem – napięcie zasilania musi się zgadzać (230 V, jednofazowe)
