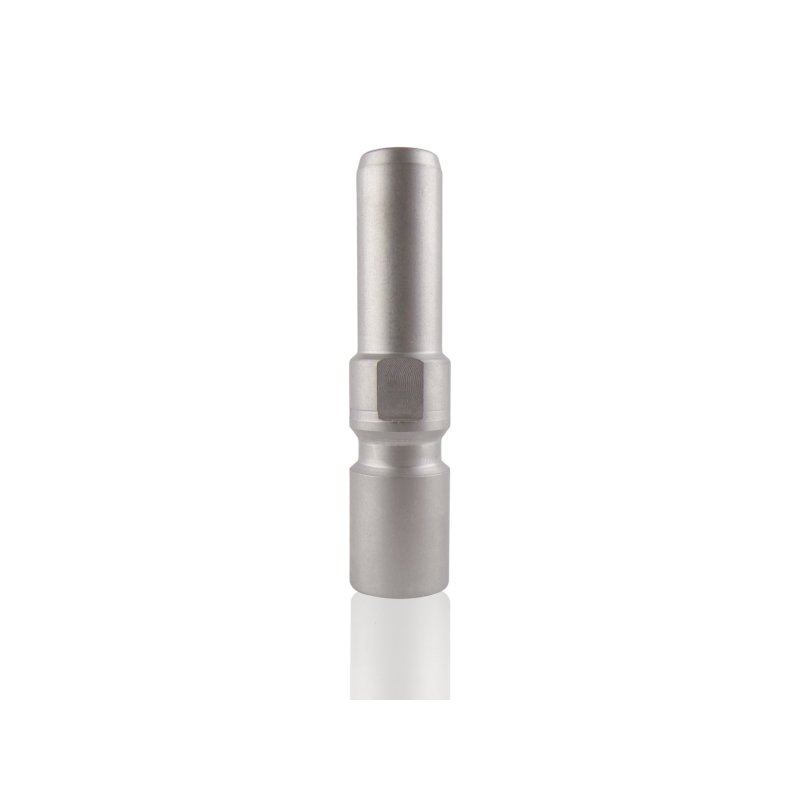

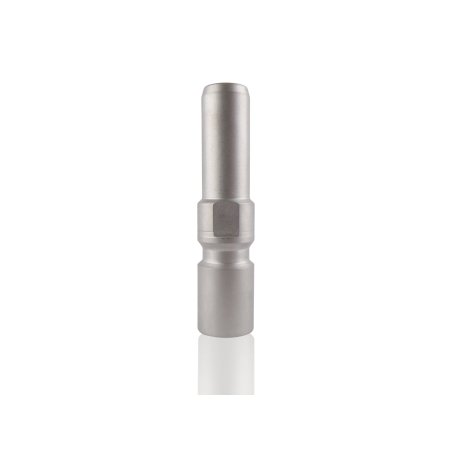

Wtyczka Szybkozłącze D12 - 12x1 GW

Wtyczka (wtyk) szybkozłącza D12 - 12x1 GW to element systemu D12 przeznaczony do wpinania w gniazdo szybkozłącza, gdy po stronie montażu wymagany jest gwint wewnętrzny 12x1 (GW). Taki wariant stosuje się w osprzęcie, gdzie standard D12 ma zapewnić szybkie przepinanie, a gwint 12x1 służy jako strona połączenia z adapterem, króćcem lub innym elementem układu.

MPN / referencja: 13477
Typ: wtyk szybkozłącza D12
Gwint: 12x1 GW (wewnętrzny)

ZASTOSOWANIE

Wtyk D12 z 12x1 GW wykorzystuje się m.in. do:

• wykonywania przejścia D12 ↔ 12x1 w zestawach osprzętu,
• naprawy końcówki przyłączeniowej, gdy wcześniejszy wtyk jest wypracowany lub nieszczelny,
• budowy konfiguracji serwisowych, gdzie po stronie montażu występuje gwint zewnętrzny 12x1,
• modernizacji osprzętu pod szybkie przepinanie elementów roboczych w standardzie D12.

OBJAWY - KIEDY WARTO WYMIENIĆ

Wymianę wtyku warto rozważyć, gdy zauważysz:

• wyciek na połączeniu D12 mimo poprawnego zablokowania w gnieździe,
• luz na szybkozłączu lub „pływanie” wtyku pod obciążeniem,
• rysy/wżery na części roboczej wtyku (objaw pracy na zabrudzeniach),
• uszkodzony gwint 12x1 GW (problem z wkręceniem elementu 12x1 GZ),
• trudności z wpinaniem lub brak powtarzalnego zatrzasku.

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Dobór najlepiej wykonać w oparciu o stronę złącza i typ gwintu:

• potwierdź, że potrzebny jest wtyk D12, a nie gniazdo,
• potwierdź gwint po stronie montażu: 12x1 GW (gwint wewnętrzny),
• zweryfikuj numer części: MPN 13477,
• porównaj z demontażem: profil D12, długość oraz sposób osadzenia/uszczelnienia,
• sprawdź element współpracujący: musi to być gniazdo D12, a po stronie gwintu - element z 12x1 GZ.
  Gwint 12x1 bywa mylony z innymi złączami o podobnej średnicy - dlatego warto trzymać się numeru części i porównania z częścią zdemontowaną.

KOMPATYBILNOŚĆ

Wtyk dobiera się po MPN 13477 oraz zgodności systemu D12 i gwintu 12x1 GW z konkretnym osprzętem. Jeżeli w układzie występują redukcje, lepiej ograniczać ich liczbę - w szybkozłączach każdy dodatkowy punkt połączenia zwiększa ryzyko przecieku.

[faq]

Co oznacza 12x1 GW w praktyce montażu?|To gwint wewnętrzny o wymiarze 12 mm i skoku 1 mm. Element współpracujący powinien mieć gwint zewnętrzny 12x1 (GZ).

Czy gwint 12x1 to to samo co M12x1?|W praktyce oznaczenia są równoważne (M12 ze skokiem 1 mm). Dla pewności warto jednak opierać się na części z demontażu i MPN 13477, bo w osprzęcie spotyka się różne standardy złączy.

Dlaczego wtyk D12 potrafi cieknąć tylko przy ruchu węża?|Jeśli złącze ma luz lub pracuje pod kątem, nieszczelność ujawnia się dopiero przy zginaniu/ciągnięciu węża. To typowe dla wypracowanych powierzchni roboczych wtyku lub gniazda.

Czy wymiana wtyku wystarczy, jeśli gniazdo D12 jest już wyrobione?|Nie zawsze. Gniazdo i wtyk pracują jako para. Przy mocno zużytym gnieździe nowy wtyk może nie zapewnić trwałej szczelności.

Jak najprościej wydłużyć żywotność szybkozłącza D12?|Utrzymywać czystość złącza, nie wpiąć/nie wypinać pod kątem i nie rozłączać pod naprężeniem węża. Zabrudzenia i przekoszenia są główną przyczyną zużycia D12 w praktyce warsztatowej.

[/faq]
