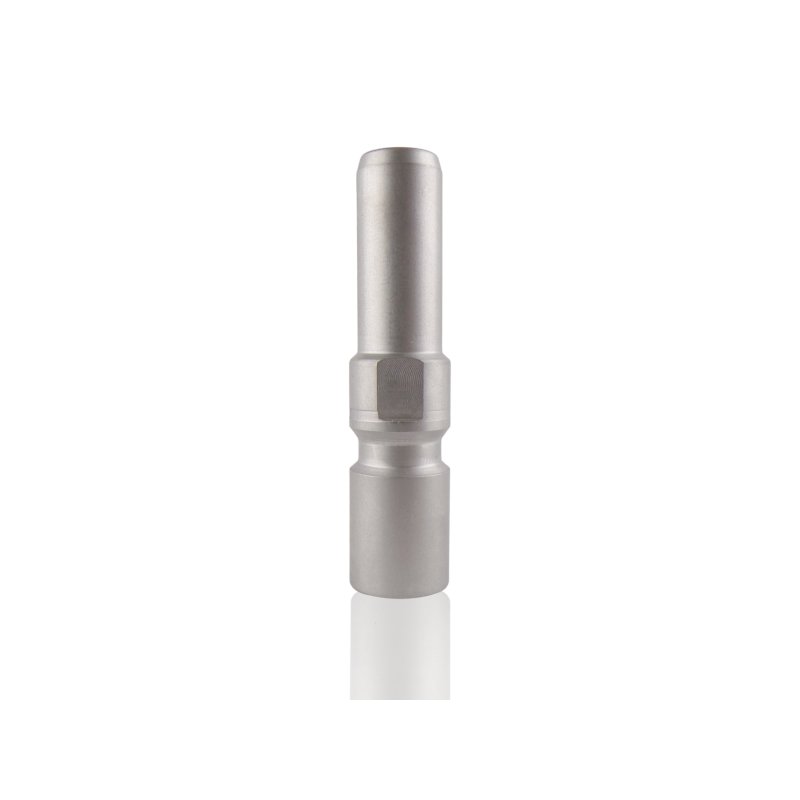

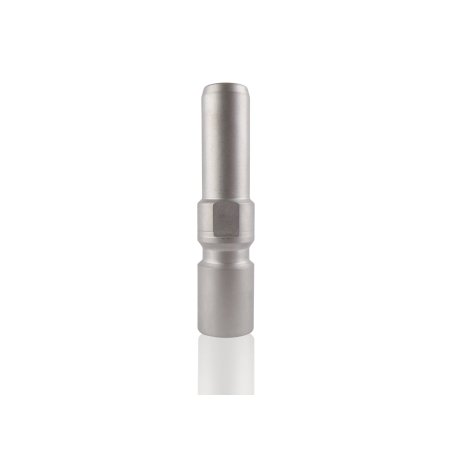

Wtyk rýchlospojky D12 so závitom 12x1 GW

Wtyczka (wtyk) rýchlospojky D12 - 12×1 GW je prvok systému D12 určený na zasunutie do gniazda rýchlospojky vtedy, keď je na montážnej strane potrebný vnútorný závit 12×1 (GW). Takýto variant sa používa v príslušenstve, kde má štandard D12 zabezpečiť rýchle prepájanie a závit 12×1 slúži ako strana spojenia s adaptérom, nátrubkom alebo iným prvkom systému.

MPN / referencia: 13477
Typ: wtyk rýchlospojky D12
Závit: 12×1 GW (vnútorný)

POUŽITIE

Wtyk D12 s 12×1 GW sa používa okrem iného na:

• vytvorenie prechodu D12 ↔ 12×1 v zostavách príslušenstva,
• opravu pripojovacej koncovky, keď je predchádzajúci wtyk opotrebovaný alebo netesný,
• budovanie servisných konfigurácií, kde je na montážnej strane vonkajší závit 12×1,
• modernizáciu príslušenstva na rýchle prepájanie pracovných prvkov v štandarde D12.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu wtyku zvážte, ak spozorujete:

• únik na spojení D12 napriek správnemu zablokovaniu v gniezde,
• vôľu na rýchlospojke alebo „plávanie” wtyku pod zaťažením,
• ryhy / jamky na pracovnej časti wtyku (príznak práce v znečistenom prostredí),
• poškodený závit 12×1 GW (problém so zaskrutkovaním prvku 12×1 GZ),
• ťažkosti pri zasúvaní alebo chýbajúce opakovateľné zaistenie západky.

AKO VYBRAŤ SPRÁVNY DIEL

Výber je najlepšie urobiť podľa strany spojenia a typu závitu:

• potvrďte, že je potrebný wtyk D12, nie gniazdo,
• potvrďte závit na montážnej strane: 12×1 GW (vnútorný závit),
• overte číslo dielu: MPN 13477,
• porovnajte s demontovaným dielom: profil D12, dĺžku a spôsob osadenia / tesnenia,
• skontrolujte spolupracujúci prvok: musí to byť gniazdo D12 a na strane závitu prvok s 12×1 GZ.

Závit 12×1 sa niekedy zamieňa s inými spojmi s podobným priemerom - preto je najlepšie držať sa čísla dielu a porovnania s demontovanou časťou.

KOMPATIBILITA

Wtyk sa vyberá podľa MPN 13477 a zhody systému D12 a závitu 12×1 GW s konkrétnym príslušenstvom. Ak sú v systéme použité redukcie, je lepšie ich počet obmedziť - pri rýchlospojkách každé ďalšie spojenie zvyšuje riziko úniku.

[faq]

Čo v praxi znamená 12×1 GW pri montáži?|Je to vnútorný závit s priemerom 12 mm a stúpaním 1 mm. Spolupracujúci prvok by mal mať vonkajší závit 12×1.

Je 12×1 to isté ako M12×1?|V praxi sú tieto označenia ekvivalentné (M12 so stúpaním 1 mm). Pre istotu je však stále najlepšie vychádzať z demontovaného dielu a MPN 13477, pretože v príslušenstve sa vyskytujú rôzne štandardy spojov.

Prečo môže wtyk D12 tiecť iba pri pohybe hadice?|Ak má spojka vôľu alebo pracuje pod uhlom, netesnosť sa prejaví až pri ohýbaní alebo ťahaní hadice. Je to typické pre opotrebované pracovné plochy wtyku alebo gniazda.

Stačí výmena wtyku, ak je gniazdo D12 už opotrebované?|Nie vždy. Gniazdo a wtyk pracujú ako pár. Pri silno opotrebovanom gniezde nový wtyk nemusí zabezpečiť trvalú tesnosť.

Ako najjednoduchšie predĺžiť životnosť rýchlospojky D12?|Udržiavať spojku čistú, nepripájať / neodpájať ju pod uhlom a nerozpájať ju pri napnutej hadici. Nečistoty a prekosovanie sú hlavnou príčinou opotrebenia D12 v dielenskej praxi.

[/faq]
