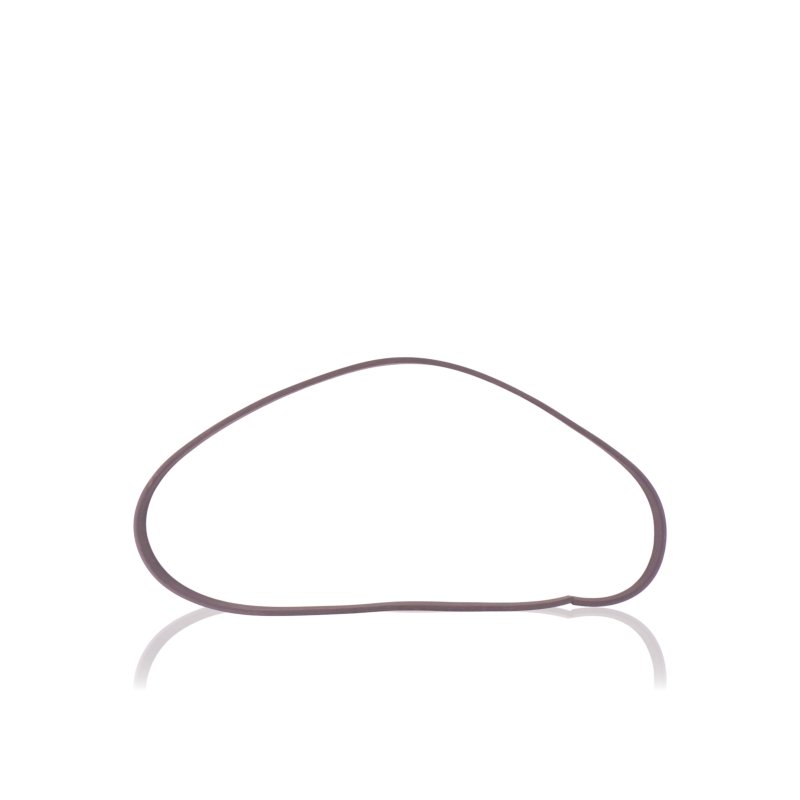

Tesnenie krytu vyrovnávacej nádrže

Tesnenie okrúhleho revízneho krytu uloženého na vodnej nádrži (Wasserkasten) agregátov Kränzle quadro 599 TST, 799 TST a 899 TST. Zabezpečuje tesnosť v mieste, cez ktoré má servisný technik prístup k plavákovému ventilu vnútri nádrže.

Použitie

Tesnenie je montované medzi revízny kryt (Revisionsdeckel) a teleso vodnej nádrže, presne v mieste prístupu k plavákovému ventilu regulujúcemu prítok vody. Kryt sa doťahuje hviezdicovou skrutkou (Sterngriffschraube M6) bez nástrojov – tesnenie udržiava tesnosť tohto spoja pri každom otvorení a zatvorení krytu.

Príznaky – kedy vymeniť

• Voda presakujúca alebo kvapkajúca spod revízneho krytu počas prevádzky zariadenia
• Stvrdnutá, popraskaná alebo vysušená guma – tesnenie stráca pružnosť po rokoch prevádzky
• Trvalé sploštenie tesnenia po opakovanom otváraní krytu pri servise plavákového ventilu
• Kryt dotiahnutý, no napriek tomu viditeľný únik vody v mieste priliehania
• Úbytky alebo praskliny materiálu viditeľné pri demontáži krytu

Ako vybrať správny diel

• Podľa referenčného čísla: 46030 (v katalógu uvádzané aj ako 46.030)
• Podľa modelu zariadenia: quadro 599 TST / 799 TST / 899 TST
• Podľa spolupracujúceho prvku: pasuje na revízny kryt Revisionsdeckel (č. 46027) upevnený hviezdicovou skrutkou M6 (č. 46031)
• Porovnaním s demontovaným tesnením – najmä ak už bolo predtým vymenené za náhradu s iným priemerom
