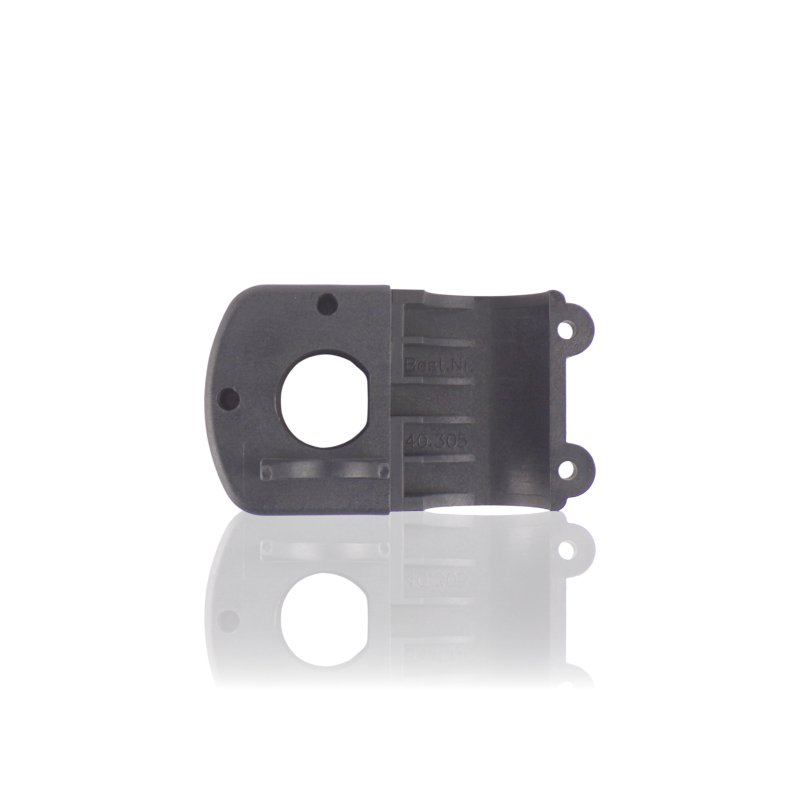

Lavý ložiskový blok veľkého bubna

Veľký navíjací bubon sa otáča na dvoch ložiskových blokoch – ľavom a pravom. Blok 40305 je ľavou stranou tohto usporiadania: podpiera os bubna, udržiava správne osové uloženie a prenáša zaťaženia od hmotnosti bubna s navinutou hadicou na rám tlakovej umývačky.

Použitie

Ložiskový blok sa montuje na ľavej strane veľkého navíjacieho bubna Kranzle. Sedlo ložiska v bloku vedie os bubna a umožňuje jeho voľné otáčanie pri navíjaní a odvíjaní hadice. Montážne body bloku ho spájajú s rámom alebo krytom umývačky – geometria týchto bodov určuje správne horizontálne a vertikálne uloženie osi bubna. Prvok pracuje pod stálym zaťažením od hmotnosti bubna a pod premenlivým dynamickým zaťažením pri každej otáčke bubna s navinutou vysokotlakovou hadicou.

Príznaky – kedy vymeniť

• Hádzanie alebo kolísanie bubna počas otáčania – opotrebované sedlo ložiska v bloku nevedie os rovnomerne.
• Prasknutie tela bloku – viditeľná trhlina alebo odlomený fragment v oblasti sedla ložiska alebo montážnych bodov.
• Poškodené otvory uchytenia bloku k rámu – vôľa bloku na ráme umývačky mení uloženie osi bubna.
• Tuhé alebo nerovnomerné otáčanie bubna pri funkčnom ložisku a voľnej osi – deformovaná geometria bloku vynucuje bočné zaťaženie ložiska.
• Viditeľné trhliny v oblasti sedla ložiska rozširujúce sa pri zaťažení bubna navinutou hadicou.

Ako vybrať správny diel

Blok 40305 je variant pre ľavú stranu – pred objednaním potvrďte, ktorá strana bubna vyžaduje výmenu. Ľavý a pravý ložiskový blok môžu mať rôznu geometriu montážnych bodov alebo asymetrické rozmiestnenie otvorov, ktoré znemožňuje ich vzájomnú zameniteľnosť. Referenčné číslo 40305 identifikuje výlučne ľavý variant. Pri výmene porovnajte nový blok s demontovaným z hľadiska rozmiestnenia montážnych otvorov a rozmeru sedla ložiska.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného vo veľkých navíjacích bubnoch montovaných v tlakových umývačkách Kranzle. Variant pre ľavú stranu – pravý ložiskový blok má samostatné referenčné číslo. Kompatibilitu s konkrétnym modelom bubna overujte podľa referenčného čísla 40305 alebo servisného schémy bubna.

[faq]

Prejavuje sa opotrebované sedlo ložiska v bloku vždy hádzaním bubna?|Nie vždy hneď. Pri miernom opotrebovaní sedla môže byť osová alebo radiálna vôľa osi bubna pri práci naprázdno nepostrehnuteľná. Prejaví sa pri plnom navinutí hadice – hmotnosť bubna s hadicou zaťažuje sedlo ložiska a vôľa sa stáva citeľnou ako bočný pohyb alebo vibrácie bubna. Skontrolujte vôľu v sedle pri zaťaženom bubne, nielen pri prázdnom.

Možno prasknutý ložiskový blok opraviť zlepením alebo zváraním?|Neodporúča sa to. Ložiskový blok prenáša stále zaťaženia od hmotnosti bubna s navinutou hadicou – opravené telo nebude mať pôvodnú pevnosť a môže sa znova prasknúť pod záťažou. Ďalším problémom je zachovanie geometrie sedla ložiska po oprave – deformácia aj o desatinu milimetra zmení uloženie osi bubna a urýchli opotrebovanie ložiska.

Vyžaduje výmena jedného bloku súčasnú výmenu ložiska osi bubna?|Pri otvorenom uzle sa oplatí skontrolovať stav ložiska – ak bol blok poškodený a bubon pracoval s hádzaním, ložisko sa mohlo zrýchlene opotrebovať v dôsledku nerovnomerného zaťaženia. Ložisko v dobrom stave – bez radiálnej vôle a bez škrípania pri otáčaní – možno ponechať. Výmena bloku a ložiska súčasne má zmysel ako preventívne opatrenie pri dôkladnom servise bubna.

Čo skontrolovať na ráme umývačky pred montážou nového bloku?|Skontrolujte stav závitov alebo montážnych otvorov v ráme – opotrebované závity alebo poškodené otvory spôsobia vôľu nového bloku na ráme a zopakovanie problému s uložením bubna. Ak blok praskol v oblasti montážnych bodov, posúďte aj stav rámu v danom mieste – prasknutie bloku pod záťažou môže poukazovať na nerovnomerné uloženie rámu alebo preťaženie montážnych bodov deformovaným krytom umývačky.

[/faq]
