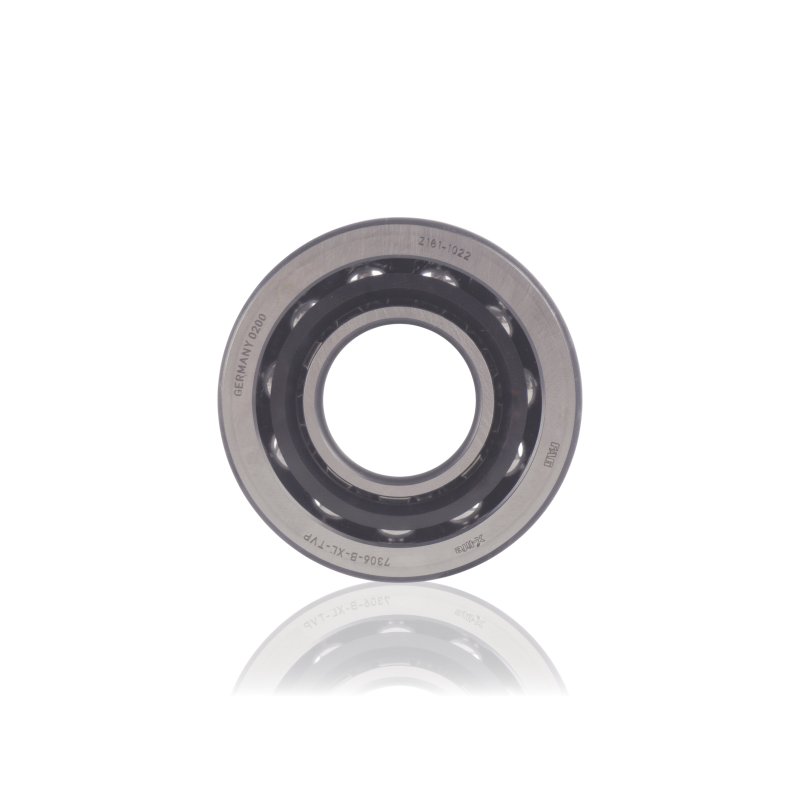

Ložisko 7306 B TVP FAG

Ložisko 40704 je šikmé guľôčkové ložisko (Schrägkugellager) veľkosti 7306, používané v motore BG100 vysokotlakovej umývačky Kranzle quadro TST. Plné označenie 7306 B TVP FAG spresňuje konštrukciu: písmeno B znamená kontaktný uhol 40° – väčší ako štandardných 25° pri ložiskách tejto série, čo zvyšuje schopnosť prenášať axiálne zaťaženie. TVP znamená klietku oddeľujúcu guľôčky vyrobenú z plastu (sklom vystuženého polyamidu) namiesto kovu – ľahšiu a tichšiu pri vysokých otáčkach motora. FAG je výrobca ložiska.

Použitie

Ložisko sa montuje na hriadeľ motora BG100, podopiera ho a prenáša radiálne aj axiálne zaťaženie vznikajúce pri prevádzke čerpadla. Šikmá konštrukcia s kontaktným uhlom 40° je vhodná pre toto miesto montáže – v motore BG100 spolupracujúcom s piestovým čerpadlom, kde na hriadeľ pôsobia axiálne sily od pohonného mechanizmu, nielen hmotnosť rotora. Plastová klietka TVP znižuje vnútorné trenie a hluk prevádzky v porovnaní s kovovými klietkami pri otáčkach typických pre motor BG100.

Vymieňa sa pri oprave motora – po zistení hlučnej prevádzky, vôle na hriadeli alebo pri komplexnom servise motora quadro TST.

Príznaky – kedy vymeniť

• Hlučná prevádzka motora – škriekanie, pískanie alebo klepanie meniace tón s otáčkami, zosilňujúce sa po zahriatí motora.
• Citeľná axiálna vôľa na hriadeli motora pri ručnom pohybe – kontaktný uhol 40° tohto ložiska má kľúčový význam pre axiálnu tuhosť, jeho opotrebenie sa prejavuje práve vôľou pozdĺž osi hriadeľa.
• Zahrievanie telesa motora v oblasti ložiska nad rámec normálneho pracovného tepla.
• Viditeľné sfarbenie, korózia, roztavená alebo prasknutá plastová klietka pri demontáži – dôsledok prehriatia alebo preťaženia ložiska.
• Odpor alebo nerovnomerné otáčanie po vybraní ložiska z telesa a ručnom skontrolovaní jeho chodu mimo motora.

Ako vybrať správny diel

Štyri parametre musia súčasne súhlasiť: veľkosť 7306, kontaktný uhol B (40°), typ klietky TVP (plast). Zámena kontaktného uhla za štandardných 25° (označenie bez písmena B) znižuje schopnosť prenášať axiálne zaťaženie – v motore BG100 to môže viesť k urýchlenému opotrebovaniu pri bežnej prevádzke čerpadla.

Klietka TVP (plast) sa líši od kovovej klietky (napr. označenie M) prevádzkovými parametrami pri vysokých otáčkach – zámena je technicky možná, ale mení charakteristiku hluku a trenia. Pri výmene zachovajte rovnaký typ klietky, pokiaľ nemáte potvrdený dôvod na zmenu.

Identifikujte podľa referenčného čísla 40704 alebo plného označenia 7306 B TVP vyrazeného na telese demontovaného ložiska. Ak je označenie nečitateľné, zmerajte posuvným meradlom vnútorný priemer, vonkajší priemer a šírku – tieto rozmery potvrdia veľkosť 7306, ale nie kontaktný uhol ani typ klietky, ktoré vyžadujú čitateľné označenie alebo porovnanie s dokumentáciou.

Kompatibilita

Diel motora BG100 vysokotlakovej umývačky Kranzle quadro TST. Presný rozsah kompatibility overujte podľa referenčného čísla 40704 a plného označenia 7306 B TVP.

[faq]

Čím sa líši šikmé ložisko 7306 B (uhol 40°) od štandardného 7306 (uhol 25°) a možno ich navzájom zameniť?|Kontaktný uhol určuje pomer, v akom ložisko prenáša axiálne zaťaženie voči radiálnemu – väčší uhol 40° (označenie B) zvyšuje schopnosť prenášať axiálne sily na úkor mierne nižšej radiálnej tuhosti v porovnaní so štandardných 25°. V motore BG100 spolupracujúcom s piestovým čerpadlom, kde sú axiálne sily od pohonného mechanizmu významné, je uhol 40° zvolený zámerne. Zámena za štandardných 25° je fyzicky možná (rovnaké vonkajšie rozmery), ale mení rozloženie prenášaného zaťaženia a môže skrátiť životnosť ložiska pri typickej prevádzke tohto motora.

Čo znamená klietka TVP a vynucuje si jej poškodenie vždy výmenu celého ložiska?|TVP je klietka oddeľujúca guľôčky vyrobená z plastu – jej úlohou je udržiavať rovnomerné rozostupy medzi guľôčkami a znižovať vnútorné trenie. Klietka je integrálnou súčasťou ložiska – nie je dostupná ani vymeniteľná ako samostatný diel. Prasknutie alebo roztavenie klietky (napr. pri prehriatí ložiska) diskvalifikuje celé ložisko, aj keď bežne a guľôčky vyzerajú funkčne – poškodená klietka neudrží správny rozstup guľôčok a rýchlo povedie k ďalšej poruche.

Možno ložisko FAG nahradiť ekvivalentom iného výrobcu (napr. SKF, NSK) s rovnakým označením 7306 B TVP?|Označenie 7306 B TVP je rozmerový a konštrukčný štandard používaný mnohými výrobcami ložísk – ekvivalenty s identickým označením od iných renomovaných výrobcov sú zvyčajne zameniteľné z hľadiska rozmerov a prevádzkových parametrov. Rozdiely sa môžu týkať výrobných tolerancií, kvality materiálu klietky a továrenského tuku. Pri motore pracujúcom v náročných priemyselných alebo dielenských podmienkach je bezpečnejšie kúpiť ložisko od overeného výrobcu s plným, zhodným označením – nielen pasujúcou veľkosťou.

Ako skontrolovať, či je ložisko opotrebované, ak zvonku vyzerá funkčné a pri nízkych otáčkach nie je počuť hluk?|Vymontujte ložisko a skontrolujte jeho otáčanie ručne – malo by byť plynulé, bez zadrhávania alebo škriekania po celom obvode. Pri šikmom ložisku skontrolujte aj axiálnu vôľu, jemne pohybujúc vnútorným krúžkom pozdĺž osi voči vonkajšiemu – citeľná nadmerná vôľa poukazuje na opotrebenie bežne pod kontaktným uhlom. Prezrite klietku TVP z hľadiska trhlín, zafarbenia (príznak prehriatia) alebo deformácie. Pri pochybnostiach porovnajte odpor otáčania a vôľu s novým ložiskom rovnakého označenia.

[/faq]
