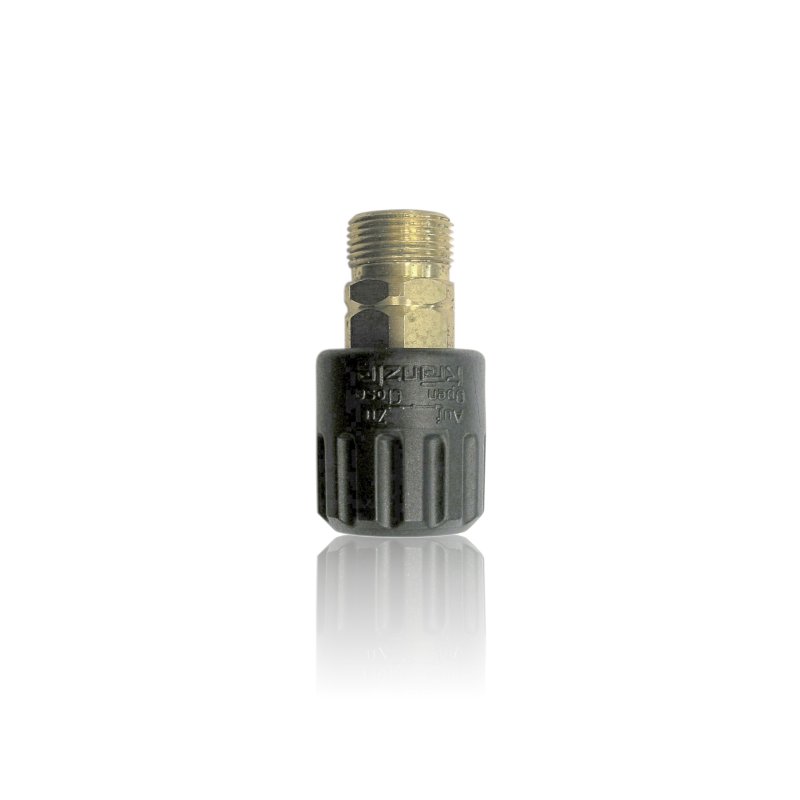

Otočné spojenie M22–M22

Otočné spojenie M22-M22 je pripojovací diel používaný v príslušenstve tlakových čističov na prepojenie spojov v štandarde M22 na oboch stranách. Otočná (rotujúca) verzia sa používa tam, kde hadica pracuje dynamicky a má tendenciu sa skrúcať - spojenie odľahčuje závitové spoje a obmedzuje prenos skrútenia do hadice a pištole.

MPN / referencia: 133602
Štandard spojenia: M22 - M22

POUŽITIE

Otočné spojenie sa používa pri typických servisných a montážnych prácach na príslušenstve:

• spájanie úsekov hadice alebo príslušenstva zakončených M22,
• obmedzenie skrúcania hadice pri mobilnej práci (dielňa, servis, terén),
• oprava spojov, keď je staré spojenie opotrebované alebo netesné,
• úprava zostavy príslušenstva pre jednoduchšie manévrovanie a menšie zaťaženie závitov.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu zvážte, ak sa objaví:

• únik na spoji aj pri správnom dotiahnutí,
• zasekávanie alebo nerovnomerný chod otočnej časti,
• vybehané závity M22 (ide s odporom alebo „preskakuje“),
• nadmerná vôľa v spoji zhoršujúca tesnosť,
• časté skrúcanie hadice prenášané do spojov a spôsobujúce roztesnenie.

AKO VYBRAŤ SPRÁVNY DIEL

Výber musí byť jednoznačný:

• potvrďte, že potrebujete otočné (rotujúce) spojenie, nie pevný adaptér,
• overte, že na oboch stranách sú potrebné spojenia v štandarde M22,
• potvrďte číslo výrobcu: MPN 133602,
• porovnajte s dielom z demontáže: typ závitu na stranách (vnútorný/vonkajší), dĺžku a spôsob tesnenia.

V príslušenstve M22 existujú rôzne kombinácie (GW/GZ), preto je „M22-M22” vhodné potvrdiť na strane hadice aj pištole.

KOMPATIBILITA

Spojenie vyberajte podľa MPN 133602 a podľa zhody s konkrétnou konfiguráciou spojov M22 v príslušenstve. Najistejšie je potvrdenie porovnaním s dielom z demontáže, keďže spojenia M22 sa môžu líšiť typom závitu a geometriou tesnenia.

[faq]

Čo dáva otočné spojenie oproti bežnej pevnej spojke M22?|Umožňuje vzájomné otáčanie hadice/príslušenstva, takže skrúcanie hadice menej zaťažuje závity a tesnenia. Pevná spojka prenáša skrút priamo do hadice a spojov.

Vyrieši otočné spojenie problém „zavinujúcej sa” hadice?|Často pomôže, ale ak je hadica trvalo skrútená alebo poškodená, spojenie jej nevráti plnú pružnosť. Vtedy sa oplatí posúdiť stav samotnej hadice.

Ako zistím, či mám na každej strane M22 vnútorný alebo vonkajší závit?|Najjednoduchšie porovnaním s dielom z demontáže: vonkajší závit sa skrutkuje do vnútorného. V praxi existujú rôzne kombinácie, preto je porovnanie kľúčové.

Prečo môže otočné spojenie po čase začať tiecť?|Zvyčajne kvôli opotrebeniu tesniacich prvkov v otočnej časti, nečistotám alebo vybehaným pracovným plochám. Otočné spojenia pracujú mechanicky a časom môžu vyžadovať výmenu.

Čo skontrolovať po montáži otočného spojenia M22-M22?|Tesnosť spojov pod tlakom a to, či sa otočná časť pohybuje plynulo bez zadrhávania. Zároveň sa uistite, že hadica nie je hneď pri spoji v ostrom uhle, lebo to urýchľuje opotrebenie.

[/faq]
