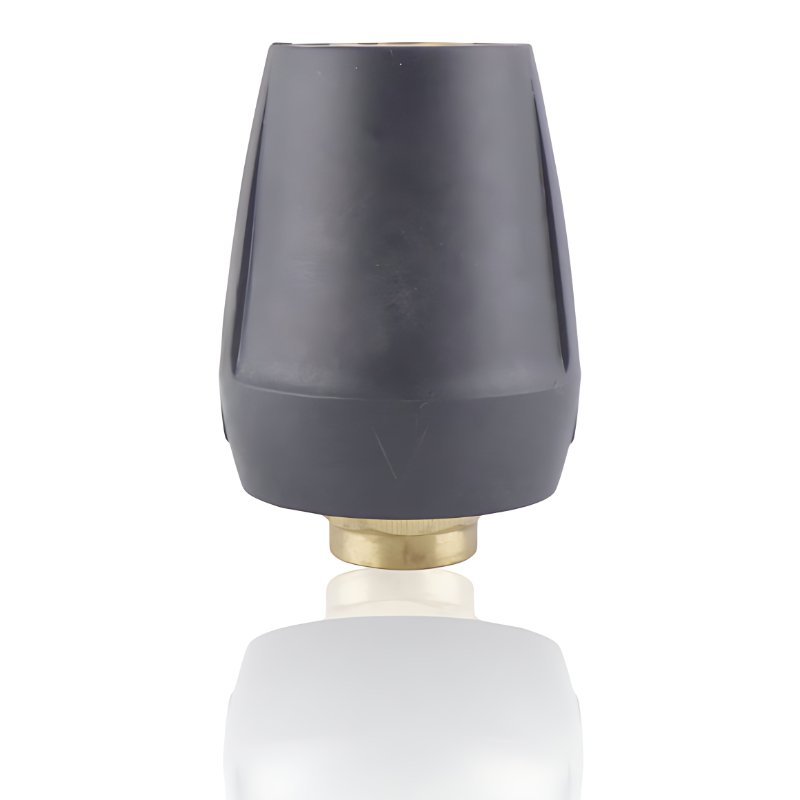

Gniazdo rýchlospojky D10 – M12×1

Gniazdo rýchlospojky D10 – M12×1 je pripojovací diel, kde strana rýchlospojky pracuje v štandarde D10 (gniazdo), zatiaľ čo druhá strana má závit M12×1. Takýto prvok sa používa v systémoch, kde má byť príslušenstvo rýchlo odpájané a pripájané bez neustáleho skrutkovania závitov, pri zachovaní opakovateľnej tesnosti spojenia.

MPN / referencia: 13431
Typ: gniazdo rýchlospojky D10
Závit: M12×1

Použitie podľa popisu: séria Home (okrem iného 1050 P / 1050 TS / 1050 TST).

POUŽITIE

Gniazdo sa používa pri typických servisných a montážnych prácach:

• výmena opotrebovaného gniazda rýchlospojky v príslušenstve série Home,
• obnovenie štandardu D10 pri oprave pištole / hadice / adaptéra (podľa miesta montáže),
• odstránenie netesnosti na spojke spôsobenej opotrebením pracovných častí,
• prestavba pripojenia na závit M12×1 tam, kde je to v danej zostave predpokladané.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmena gniazda je opodstatnená, ak sa objaví:

• únik na rýchlospojke napriek správnemu zasunutiu wtyku,
• „voľné” spojenie (wtyk má vôľu, chýba pevné držanie),
• zasekávanie pri odpájaní/pripájaní alebo chýbajúce úplné zacvaknutie,
• poškodený závit M12×1 (problém s montážou, chytanie nakrivo),
• stopy opotrebenia na pracovných plochách gniazda po demontáži.

AKO VYBRAŤ SPRÁVNY DIEL

Výber urobte podľa zhodných parametrov:

• uistite sa, že potrebujete gniazdo D10 (a nie wtyk D10),
• potvrďte závitovú stranu: M12×1,
• overte číslo dielu: MPN 13431,
• porovnajte s demontovaným dielom: dĺžku, tvar gniazda a spôsob tesnenia.

Pri rýchlospojkách D10 je kľúčové správne dopasovanie štandardu - „podobné” diely (D10/D12) nie sú zameniteľné a môžu vytvárať príznaky podobné opotrebeniu, hoci skutočný problém je v nesprávnom výbere.

KOMPATIBILITA

Gniazdo sa vyberá podľa MPN 13431 a zhody štandardu D10 a závitu M12×1 s konkrétnym príslušenstvom. Uvedenie série Home (1050 P / 1050 TS / 1050 TST) opisuje oblasť použitia, ale bezpečný výber je najlepšie potvrdiť podľa demontovaného dielu a typu spolupracujúcej koncovky (wtyk D10).

[faq]

Ako rozlíšiť gniazdo D10 od wtyku D10 bez merania?|Gniazdo je „prijímajúci” prvok - wtyk sa zasúva dovnútra a blokuje západkou. Ak má diel vo vašej zostave otvor a zaisťovací mechanizmus, zvyčajne ide o gniazdo.

Dá sa D10 zapojiť do D12, keď vyzerá podobne?|Nie. Štandardy sa líšia geometriou pracovných častí. Pokus spojiť D10 s D12 končí vôľou, netesnosťou alebo chýbajúcim úplným zacvaknutím.

Čo najčastejšie spôsobuje úniky na rýchlospojke: gniazdo alebo wtyk?|Závisí to od opotrebenia. Ak je wtyk poškriabaný alebo vybehaný, môže tiež tiecť. V praxi sa posudzujú oba prvky, ale gniazdo býva častejšie „vypracované” kvôli nečistotám a častému prepájaniu.

Môže poškodený závit M12×1 nepriamo spôsobovať únik na rýchlospojke?|Áno. Ak gniazdo nesedí osiovo alebo má vôľu na závite, môže pracovať pod uhlom a strácať tesnosť na časti rýchlospojky.

Čo skontrolovať po výmene gniazda D10?|Či wtyk vchádza úplne a zreteľne sa blokuje, či spojenie nemá vôľu a či sa po krátkej skúške pod tlakom neobjaví „potenie” na spojke. Oplatí sa tiež vyčistiť wtyk aj gniazdo od piesku/prachu - je to najjednoduchší spôsob, ako predĺžiť životnosť rýchlospojky.

[/faq]
