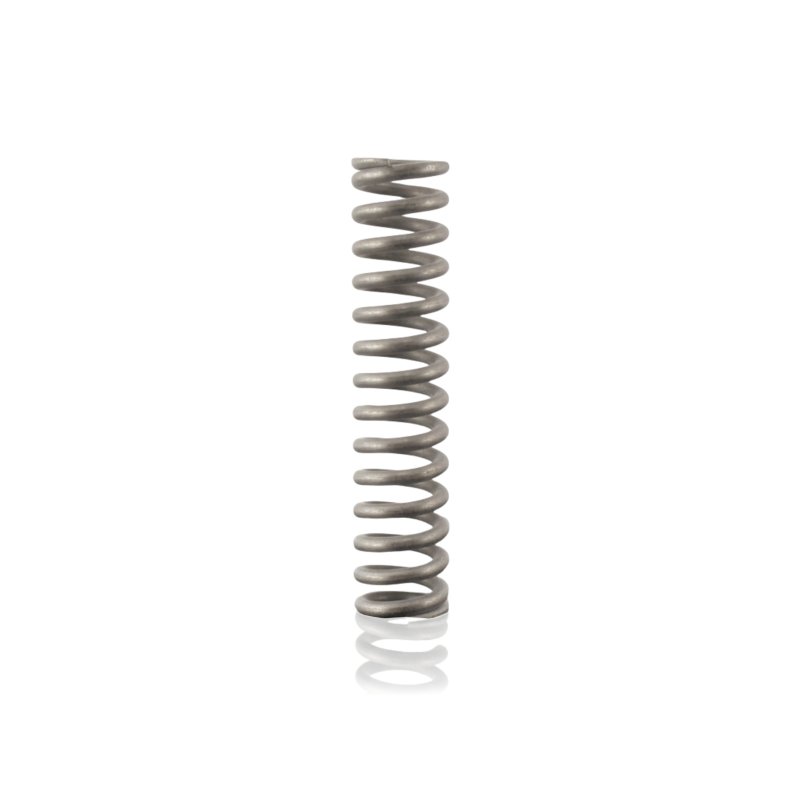

Sprężyna do Regulatora Obrotów 2x9,5x70mm

Sprężyna 42587 o wymiarach 2,0×9,5×70mm to element mechanizmu regulatora obrotów (governor) silnika spalinowego myjki ciśnieniowej Kranzle. Wymiary: 2,0mm to średnica drutu, 9,5mm to średnica zewnętrzna zwojów, 70mm to długość swobodna bez obciążenia. Sprężyna wyznacza siłę przeciwdziałającą mechanizmowi odśrodkowemu regulatora – jej charakterystyka bezpośrednio wpływa na nastawione obroty robocze silnika i szybkość reakcji regulatora na zmiany obciążenia pompy. Element wchodzi w skład zestawu naprawczego regulatora 42580.

Zastosowanie

Sprężyna montowana jest w mechanizmie regulatora obrotów silnika spalinowego, gdzie przeciwdziała sile odśrodkowej generowanej przez obracające się masy regulatora. Przy wzroście obrotów siła odśrodkowa rośnie i rozsuwa ciężarki regulatora – sprężyna przeciwdziała temu ruchowi i utrzymuje równowagę przy nominalnych obrotach roboczych. Zbyt słaba sprężyna zaniża obroty robocze, zbyt mocna je zawyża – charakterystyka sprężyny musi dokładnie odpowiadać projektowanym obrotom danego silnika.

Wymieniany przy serwisie regulatora obrotów, zmęczeniu materiału sprężyny lub uszkodzeniu mechanicznym przy demontażu.

Objawy – kiedy warto wymienić

• Obroty robocze silnika obniżyły się trwale mimo prawidłowej nastawy śruby dociskowej – zmęczona sprężyna o skróconej długości swobodnej nie zapewnia nominalnej siły przy roboczym ściśnięciu.
• Silnik pracuje przy zbyt wysokich obrotach bez obciążenia – pęknięta lub osłabiona sprężyna nie stawia wystarczającego oporu mechanizmowi odśrodkowemu.
• Oscylacje obrotów przy stałym obciążeniu pompy – sprężyna zmęczona materiałowo reaguje nierównomiernie na zmiany siły odśrodkowej.
• Widoczne pęknięcie, deformacja lub korozja sprężyny przy demontażu regulatora.
• Skrócenie długości swobodnej poniżej 70mm przy pomiarze wyjętej sprężyny – zmęczenie materiału bez widocznych pęknięć.

Jak dobrać właściwy element

Dobór wyłącznie po wszystkich trzech wymiarach jednocześnie: drut 2,0mm, średnica zewnętrzna 9,5mm, długość swobodna 70mm. Sprężyna regulatora o tej samej średnicy zewnętrznej, ale innej grubości drutu lub długości swobodnej, ma inną siłę przy roboczym ściśnięciu – co przekłada się na inne obroty robocze silnika. Nie zamieniaj na sprężynę o przybliżonych wymiarach bez potwierdzenia charakterystyki siły.

Przy demontażu zmierz suwmiarką długość swobodną wyjętej sprężyny i porównaj z wartością nominalną 70mm. Skrócenie o 2mm lub więcej wskazuje na zmęczenie materiału. Identyfikuj po numerze referencyjnym 42587 – przy sprężynach regulatorów stała sprężystości jest równie ważna co wymiary geometryczne.

Kompatybilność

Sprężyna mechanizmu regulatora obrotów silnika spalinowego myjek ciśnieniowych Kranzle. Wymiary 2,0×9,5×70mm. Element zestawu naprawczego regulatora 42580. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 42587 i wymiarach 2,0×9,5×70mm.

[faq]

Czym sprężyna regulatora obrotów 42587 różni się od sprężyn tłokowych pompy (40453, 40506, 41033) – zasada doboru jest podobna?|Zasada doboru po wszystkich trzech wymiarach jest identyczna – drut, średnica zewnętrzna i długość swobodna muszą być zgodne. Różnią się zastosowaniem i wymaganiami: sprężyny tłokowe pompy (drut 3,4–4,7mm, średnica 36mm) pracują przy dużych siłach cyklicznych i częstotliwości obrotów silnika. Sprężyna regulatora 42587 (drut 2,0mm, średnica 9,5mm) pracuje przy znacznie mniejszych siłach dźwigniowych, ale jej charakterystyka wyznacza parametry robocze silnika spalinowego. Błędna sprężyna regulatora zmienia obroty silnika – błędna sprężyna tłokowa zmienia charakterystykę pompy.

Jak sprawdzić zmęczenie sprężyny regulatora bez przerywania pracy silnika?|Przy pracującym silniku nie ma prostej metody sprawdzenia zmęczenia sprężyny bez demontażu. Pośrednim sygnałem jest trwała zmiana obrotów roboczych przy nienaruszonych pozostałych elementach regulatora – jeśli obroty obniżyły się i nie dają się skorygować śrubą dociskową 42584 w pełnym zakresie jej ruchu, sprężyna może być zmęczona. Bezpośrednia diagnoza: demontaż sprężyny i pomiar długości swobodnej – wartość poniżej 70mm potwierdza zmęczenie materiału.

Jak odróżnić symptomy zużytej sprężyny regulatora od zużytej śruby dociskowej (42584) – objawy bywają podobne?|Zużyta śruba dociskowa 42584 objawia się samoczynną zmianą nastawy – obroty robocze zmieniają się stopniowo lub skaczą, szczególnie po dłuższej pracy przy drganiach silnika. Zmęczona sprężyna 42587 daje trwałą, stałą zmianę obrotów roboczych bez skoków – obroty są stabilne, ale na innym poziomie niż nominalny. Przy diagnostyce: jeśli obroty stabilizują się na nieprawidłowym poziomie mimo prawidłowej pozycji śruby dociskowej – sprawdź sprężynę. Jeśli obroty skaczą lub zmieniają się przy nienaruszonym regulatorze – sprawdź śrubę dociskową.

[/faq]
