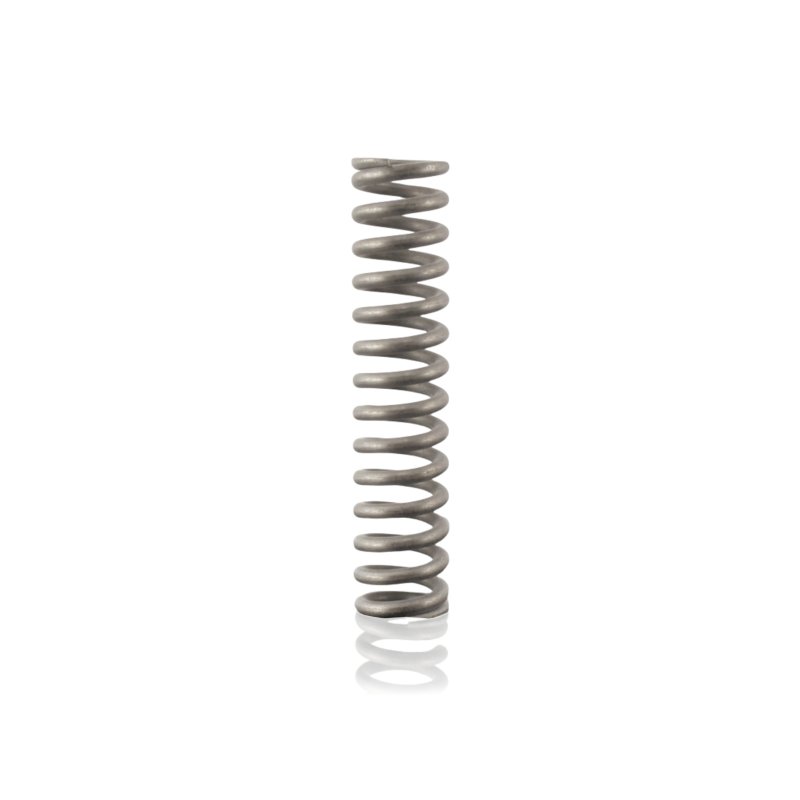

Pružina regulátora otáčok motora 2,0x9,5x70mm

Pružina 42587 s rozmermi 2,0×9,5×70mm je dielom mechanizmu regulátora otáčok spaľovacieho motora vysokotlakovej umývačky Kranzle. Rozmery: 2,0mm je priemer drôtu, 9,5mm je vonkajší priemer závitov, 70mm je voľná dĺžka bez zaťaženia. Pružina určuje silu pôsobiacu proti odstredivému mechanizmu regulátora – jej charakteristika priamo ovplyvňuje nastavené pracovné otáčky motora a rýchlosť reakcie regulátora na zmeny zaťaženia čerpadla. Diel je súčasťou opravnej sady regulátora 42580.

Použitie

Pružina sa montuje do mechanizmu regulátora otáčok spaľovacieho motora, kde pôsobí proti odstredivej sile generovanej otáčajúcimi sa masami regulátora. Pri náraste otáčok rastie odstredivá sila a rozsúva závaží regulátora – pružina kladie odpor tomuto pohybu a udržiava rovnováhu pri nominálnych pracovných otáčkach. Príliš slabá pružina znižuje pracovné otáčky, príliš silná ich zvyšuje – charakteristika pružiny musí presne zodpovedať navrhnutým otáčkam daného motora.

Vymieňa sa pri servise regulátora otáčok, únave materiálu pružiny alebo pri mechanickom poškodení pri demontáži.

Príznaky – kedy vymeniť

• Pracovné otáčky motora sa trvalo znížili napriek správne nastavenej nastavovacej skrutke – unavená pružina so skrátenou voľnou dĺžkou neposkytuje nominálnu silu pri pracovnom stlačení.
• Motor pracuje pri príliš vysokých otáčkach bez zaťaženia – prasknutá alebo oslabená pružina nekladie dostatočný odpor odstredivému mechanizmu.
• Oscilácia otáčok pri konštantnom zaťažení čerpadla – materiálovo unavená pružina reaguje nerovnomerne na zmeny odstredivej sily.
• Viditeľné prasknutie, deformácia alebo korózia pružiny pri demontáži regulátora.
• Voľná dĺžka kratšia ako 70mm pri meraní vybranej pružiny – únava materiálu bez viditeľných trhlín.

Ako vybrať správny diel

Výber musí byť založený na všetkých troch rozmeroch súčasne: drôt 2,0mm, vonkajší priemer 9,5mm, voľná dĺžka 70mm. Pružina regulátora s rovnakým vonkajším priemerom, ale iným priemerom drôtu alebo voľnou dĺžkou, má inú silu pri pracovnom stlačení – čo sa prejavuje inými pracovnými otáčkami motora. Nezamieňajte za pružinu s približnými rozmermi bez potvrdenia silovej charakteristiky.

Pri demontáži zmerajte voľnú dĺžku vybranej pružiny posuvným meradlom a porovnajte s nominálnou hodnotou 70mm. Skrátenie o 2mm alebo viac poukazuje na únavu materiálu. Identifikujte podľa referenčného čísla 42587 – pri pružinách regulátorov je tuhosť pružiny rovnako dôležitá ako geometrické rozmery.

Kompatibilita

Pružina mechanizmu regulátora otáčok spaľovacieho motora vysokotlakových umývačiek Kranzle. Rozmery 2,0×9,5×70mm. Diel opravnej sady regulátora 42580. Presný rozsah kompatibility overujte podľa referenčného čísla 42587 a rozmerov 2,0×9,5×70mm.

[faq]

Čím sa pružina regulátora otáčok 42587 líši od piestových pružín čerpadla (40453, 40506, 41033) – je princíp výberu podobný?|Princíp výberu podľa všetkých troch rozmerov je identický – drôt, vonkajší priemer a voľná dĺžka musia súhlasiť. Líšia sa použitím a požiadavkami: piestové pružiny čerpadla (drôt 3,4–4,7mm, priemer 36mm) pracujú pri veľkých cyklických silách a frekvencii otáčok motora. Pružina regulátora 42587 (drôt 2,0mm, priemer 9,5mm) pracuje pri výrazne menších pákových silách, ale jej charakteristika určuje prevádzkové parametre spaľovacieho motora. Nesprávna pružina regulátora mení otáčky motora – nesprávna piestová pružina mení charakteristiku čerpadla.

Ako skontrolovať únavu pružiny regulátora bez prerušenia chodu motora?|Pri bežiacom motore neexistuje jednoduchá metóda kontroly únavy pružiny bez demontáže. Nepriamym signálom je trvalá zmena pracovných otáčok pri nenarušených ostatných dieloch regulátora – ak sa otáčky znížili a nedajú sa korigovať nastavovacou skrutkou 42584 v celom rozsahu jej pohybu, pružina môže byť unavená. Priama diagnostika: demontáž pružiny a meranie voľnej dĺžky – hodnota pod 70mm potvrdzuje únavu materiálu.

Ako odlíšiť príznaky opotrebovanej pružiny regulátora od opotrebovanej nastavovacej skrutky (42584) – príznaky môžu byť podobné?|Opotrebovaná nastavovacia skrutka 42584 sa prejavuje samovoľnou zmenou nastavenia – pracovné otáčky sa menia postupne alebo skáču, najmä po dlhšej prevádzke pri vibráciách motora. Unavená pružina 42587 dáva trvalú, stálu zmenu pracovných otáčok bez skokov – otáčky sú stabilné, ale na inej úrovni ako nominálne. Pri diagnostike: ak sa otáčky stabilizujú na nesprávnej úrovni napriek správnej polohe nastavovacej skrutky – skontrolujte pružinu. Ak otáčky skáču alebo sa menia pri nenarušenom regulátore – skontrolujte nastavovaciu skrutku.

[/faq]
