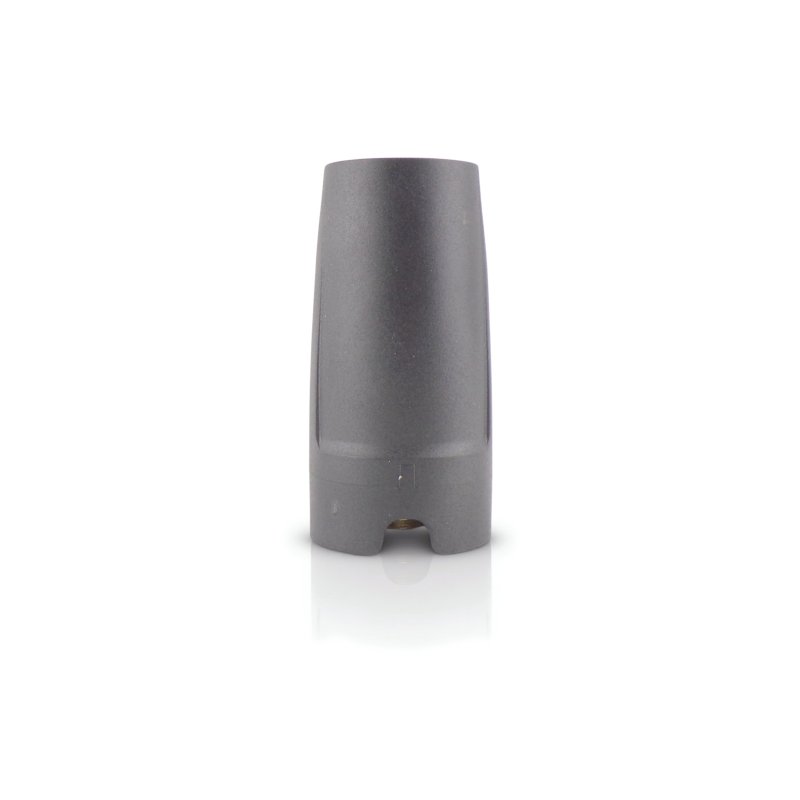

Gniazdo Szybkozłącze D12 - 1/4" GZ

Gniazdo szybkozłącza D12 - 1/4" GZ to element złącza, do którego wpina się wtyk D12, a po drugiej stronie posiada gwint zewnętrzny 1/4". Taki układ jest wygodny, gdy po stronie montażu przewidziano gniazdo z gwintem wewnętrznym 1/4" lub adaptery/króćce wymagające 1/4" GZ. Złącze D12 jest spotykane w osprzęcie, gdzie liczy się szybka wymiana lancy, pistoletu lub innych elementów roboczych.

MPN / referencja: 13451
Typ: gniazdo szybkozłącza D12
Gwint: 1/4" GZ (zewnętrzny)

ZASTOSOWANIE

Gniazdo D12 z 1/4" GZ stosuje się m.in. do:

• budowy przyłącza D12 na osprzęcie z gniazdem 1/4" GW po stronie montażu,
• wymiany zużytego gniazda szybkozłącza w zestawach roboczych,
• modernizacji połączenia pod szybkie przepinanie osprzętu (D12),
• naprawy złączy, w których pojawiły się luzy lub przecieki na szybkozłączu.

OBJAWY - KIEDY WARTO WYMIENIĆ

Wymianę gniazda warto rozważyć, gdy zauważysz:

• wyciek na szybkozłączu mimo prawidłowego wpięcia wtyku D12,
• brak pewnego „trzymania” (wtyk ma luz lub połączenie pracuje pod obciążeniem),
• problem z zapinaniem/odpinaniem (zacinanie mechanizmu, nierówne wejście wtyku),
• uszkodzony gwint 1/4" GZ (ścięcie, wyrobienie, problemy z osiowym wkręceniem),
• widoczne zużycie części roboczej gniazda po demontażu.

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Dobór wykonaj tak, aby uniknąć pomyłek standardu:

• potwierdź, że potrzebujesz gniazda D12 (nie wtyku),
• potwierdź, że po stronie montażu ma być 1/4" GZ (gwint zewnętrzny),
• zweryfikuj numer części: MPN 13451,
• porównaj z elementem z demontażu: profil D12, długość i sposób osadzenia/uszczelnienia,
• upewnij się, że element współpracujący to wtyk D12, a nie D10 (standardy nie są zamienne).
  W szybkozłączach różnica standardu często „wychodzi” dopiero pod ciśnieniem - dlatego lepiej bazować na numerze części i porównaniu.

KOMPATYBILNOŚĆ

Gniazdo dobiera się po MPN 13451 oraz zgodności standardu D12 i gwintu 1/4" GZ z konkretnym osprzętem. Jeżeli w Twoim układzie 1/4" występuje w kilku miejscach, porównanie z demontażem pozwala uniknąć dobrania wersji 1/4" GW zamiast GZ.

[faq]

Czym różni się gniazdo D12 1/4" GZ od wersji 1/4" GW?|Różni się stroną gwintu: GZ to gwint zewnętrzny, GW to wewnętrzny. Funkcja szybkozłącza D12 pozostaje ta sama, ale sposób montażu do osprzętu jest inny.

Skąd mam pewność, że potrzebuję gwintu 1/4" GZ, a nie 1/4" GW?|Sprawdź element współpracujący: jeśli ma gwint wewnętrzny 1/4" (GW), potrzebujesz 1/4" GZ. Najprościej potwierdzić to na części z demontażu i przez MPN 13451.

Dlaczego szybkozłącze zaczyna cieknąć mimo że „kliknęło”?|Najczęściej przez zużyte powierzchnie robocze gniazda lub wtyku, zabrudzenia w złączu albo pracę połączenia pod kątem (wąż ciągnie złącze). „Klik” oznacza blokadę, ale nie gwarantuje szczelności przy zużyciu.

Czy wymiana samego gniazda rozwiąże problem, jeśli wtyk D12 jest zarysowany?|Nie zawsze. Jeśli wtyk ma rysy lub jest wypracowany, nowa część może nie uszczelnić poprawnie. W praktyce ocenia się oba elementy pary: wtyk i gniazdo.

Jak ograniczyć zużycie gniazda D12 w pracy serwisowej?|Utrzymuj złącze w czystości (piasek niszczy powierzchnie), nie wypinaj pod naprężeniem węża i unikaj przekoszeń przy pracy. To najczęstsze przyczyny luzów i przecieków w szybkozłączach.

[/faq]
