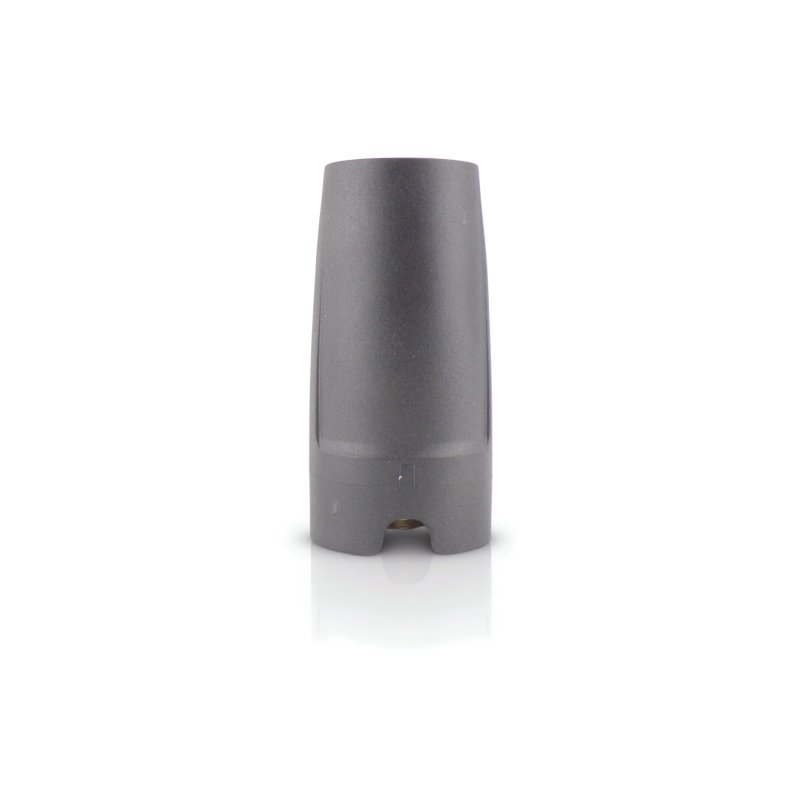

Gniazdo rýchlospojky D12 - 1/4" GZ

Gniazdo rýchlospojky D12 - 1/4" GZ je prvok spojky, do ktorého sa zasúva wtyk D12, a na druhej strane má vonkajší závit 1/4". Takéto riešenie je praktické tam, kde je na montážnej strane určené gniazdo s vnútorným závitom 1/4" alebo adaptéry/nátrubky vyžadujúce 1/4" GZ. Spojka D12 sa používa v príslušenstve, kde je dôležitá rýchla výmena lance, pištole alebo iných pracovných prvkov.

MPN / referencia: 13451
Typ: gniazdo rýchlospojky D12
Závit: 1/4" GZ (vonkajší)

POUŽITIE

Gniazdo D12 s 1/4" GZ sa používa okrem iného na:

• vytvorenie pripojenia D12 na príslušenstve s montážnym bodom 1/4" GW,
• výmenu opotrebovaného gniazda rýchlospojky v pracovných zostavách,
• modernizáciu spojenia na rýchle prepájanie príslušenstva (D12),
• opravu spojok, v ktorých sa objavila vôľa alebo netesnosť na rýchlospojke.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu gniazda zvážte, keď si všimnete:

• únik na rýchlospojke napriek správnemu zasunutiu wtyku D12,
• nedostatočne pevné držanie (wtyk má vôľu alebo spojenie pracuje pod zaťažením),
• problém so zapájaním/odpájaním (zasekávanie mechanizmu, nerovné zasunutie wtyku),
• poškodený závit 1/4" GZ (strhnutie, vybehanie alebo problém so zaskrutkovaním osiovo),
• viditeľné opotrebenie pracovnej časti gniazda po demontáži.

AKO VYBRAŤ SPRÁVNY DIEL

Výber urobte tak, aby ste sa vyhli zámene štandardu:

• potvrďte, že potrebujete gniazdo D12 (nie wtyk),
• potvrďte, že na montážnej strane má byť 1/4" GZ (vonkajší závit),
• overte číslo dielu: MPN 13451,
• porovnajte s demontovaným dielom: profil D12, dĺžku a spôsob osadenia/tesnenia,
• uistite sa, že spolupracujúci diel je wtyk D12, nie D10 (štandardy nie sú zameniteľné).

Pri rýchlospojkách sa rozdiel štandardu často prejaví až pod tlakom - preto je lepšie vychádzať z čísla dielu a porovnania.

KOMPATIBILITA

Gniazdo sa vyberá podľa MPN 13451 a zhody štandardu D12 a závitu 1/4" GZ s konkrétnym príslušenstvom. Ak sa vo vašej zostave 1/4" vyskytuje na viacerých miestach, porovnanie s demontovaným dielom pomôže vyhnúť sa zámene verzie 1/4" GW za GZ.

[faq]

Aký je rozdiel medzi gniazdom D12 1/4" GZ a verziou 1/4" GW?|Rozdiel je v strane závitu: GZ je vonkajší závit, GW vnútorný. Funkcia rýchlospojky D12 zostáva rovnaká, ale spôsob montáže do príslušenstva je odlišný.

Ako zistím, že potrebujem závit 1/4" GZ a nie 1/4" GW?|Skontrolujte spolupracujúci diel: ak má vnútorný závit 1/4" (GW), potrebujete 1/4" GZ. Najjednoduchšie je potvrdiť to podľa demontovaného dielu a podľa MPN 13451.

Prečo môže rýchlospojka tiecť, aj keď „klikla“?|Najčastejšie kvôli opotrebovaným pracovným plochám gniazda alebo wtyku, nečistotám v spojke alebo práci spojenia pod uhlom, keď hadica ťahá za spojku. „Klik“ znamená zaistenie, ale pri opotrebení nezaručuje tesnosť.

Vyrieši výmena samotného gniazda problém, ak je wtyk D12 poškriabaný?|Nie vždy. Ak má wtyk ryhy alebo je vypracovaný, nový diel nemusí správne tesniť. V praxi sa posudzujú oba prvky páru: wtyk aj gniazdo.

Ako obmedziť opotrebenie gniazda D12 pri servisnej práci?|Udržiavajte spojku čistú (piesok ničí povrchy), neodpájajte ju pri napnutej hadici a vyhýbajte sa prekoseniu pri práci. To sú najčastejšie príčiny vôlí a únikov v rýchlospojkách.

[/faq]
