Vačka 12,0

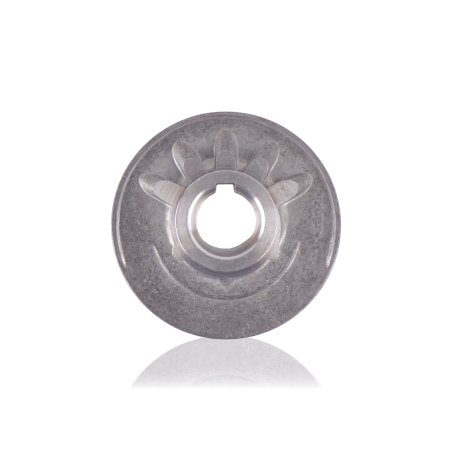

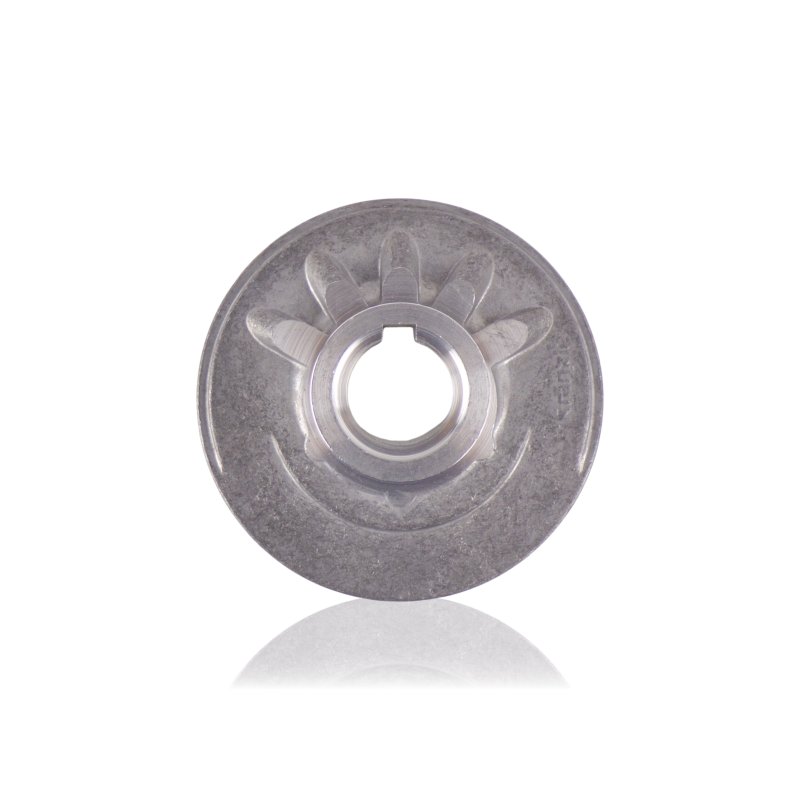

Vačka 4102812 s uhlom 12°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle HD 12/130. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 12° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky HD 12/130. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 12°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 12° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla modelu HD 12/130.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: uhol 12° a model čerpadla HD 12/130. Identifikujte podľa referenčného čísla 4102812 – schéma číslovania série 41028 kóduje uhol v posledných čísliciach čísla, čo umožňuje overenie: 4102812 zodpovedá uhlu 12°.

Vačka 4102812 (12°, HD 12/130) nie je náhradou za ostatné vačky série 41028 – ani za vačku 4102896 (9,6°, 1152 TS/TST) ani za 410281175 (11,75°, 2160 TS/TST) – napriek spoločnému prefixu číslovania. Model aj uhol musia súčasne súhlasiť.

Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Vačka pre čerpadlo vysokotlakovej umývačky Kranzle HD 12/130, uhol 12°, hliníkové teleso. Nie je náhradou za vačky určené pre iné modely série 41028 ani za vačky zo série AQ (40523) alebo quadro/Profi (40460/40473). Presný rozsah kompatibility overujte podľa referenčného čísla 4102812.

[faq]

Ako rozpoznať včasné opotrebenie hliníkovej vačky v modeli HD 12/130?|Pri demontáži ložiskového balíka prezrite bežňu vačky v bočnom svetle – včasné opotrebovanie hliníka sa prejavuje matným, mierne vydlabaným povrchom v mieste kontaktu s ložiskom, ešte pred vznikom výrazných rýh. Skontrolujte otáčanie opierkového ložiska ručne – odpor alebo škriekanie poukazuje na poškodenie jedného z dielov. Posúďte aj styk hliníka s oceľovými dielmi balíka z hľadiska galvanickej korózie, najmä ak bolo čerpadlo prevádzkované s netesnými piestovými tesneniami vpúšťajúcimi vodu do telesa.

Je pri výmene vačky 4102812 potrebné vymeniť aj ložiskový balík?|Nie je to povinné – ak sa pri demontáži opierkové ložisko otáča plynule, bez škriekania a citeľnej vôle, možno ho zachovať. V praxi sa vačka a ložisko opotrebúvajú spoločne, keďže pracujú v nepretržitom kontakte. Ak má čerpadlo za sebou niekoľko sezón intenzívnej prevádzky alebo vykazovalo vibrácie, odporúča sa vymeniť oba diely pri jednej demontáži – návrat k rozobratému čerpadlu o niekoľko mesiacov neskôr len kvôli ložisku je nepraktický.

[/faq]
