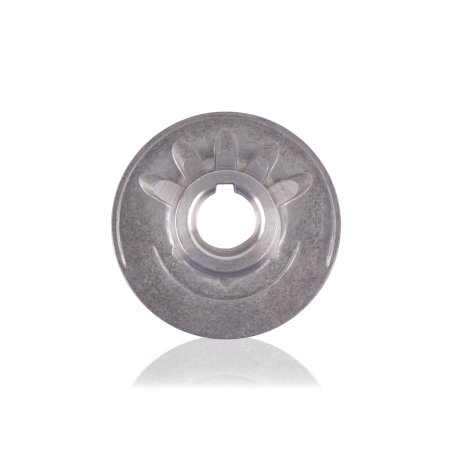

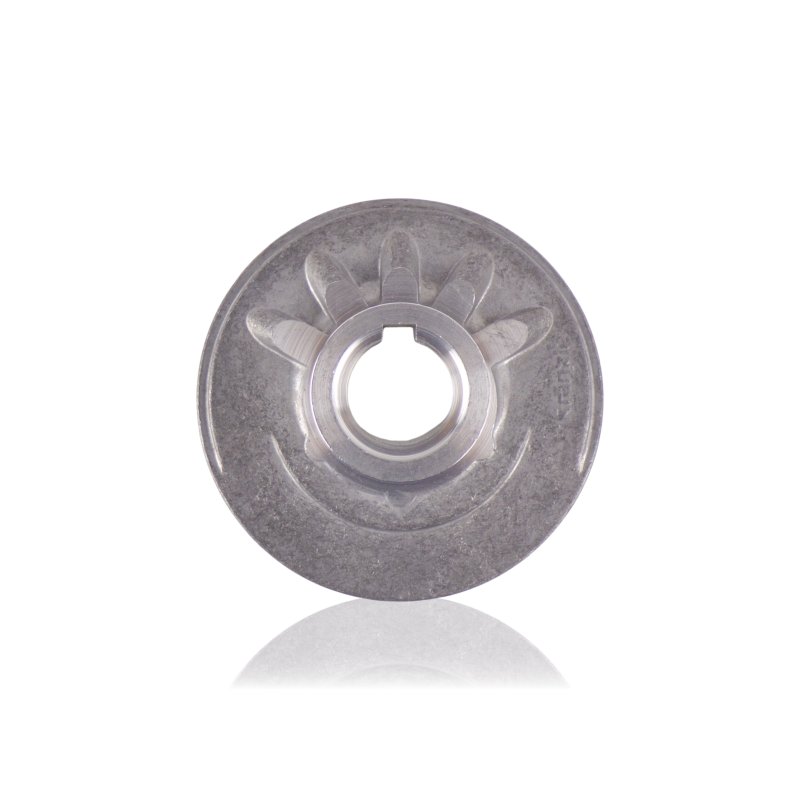

Krzywka 12,0

Krzywka 4102812 o kącie 12° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle HD 12/130. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 12° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy myjki HD 12/130. Przy każdym obrocie wału krzywka, ustawiona pod kątem 12°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 12° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy modelu HD 12/130.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci.

Jak dobrać właściwy element

Dwa parametry muszą być zgodne jednocześnie: kąt 12° i model pompy HD 12/130. Identyfikuj po numerze referencyjnym 4102812 – schemat numeracji serii 41028 koduje kąt w ostatnich cyfrach numeru, co pozwala na weryfikację: 4102812 odpowiada kątowi 12°.

Krzywka 4102812 (12°, HD 12/130) nie jest zamiennikiem pozostałych krzywek serii 41028 – krzywki 4102896 (9,6°, 1152 TS/TST) ani 410281175 (11,75°, 2160 TS/TST) – mimo wspólnego prefiksu numeracji. Model i kąt muszą być zgodne jednocześnie.

Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Krzywka do pompy myjki ciśnieniowej Kranzle HD 12/130, kąt 12°, korpus aluminiowy. Nie jest zamiennikiem krzywek do innych modeli serii 41028 ani krzywek z serii AQ (40523) lub quadro/Profi (40460/40473). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 4102812.

[faq]

Po czym rozpoznać wczesne zużycie aluminiowej krzywki w modelu HD 12/130?|Przy demontażu pakietu łożyskowego obejrzyj bieżnię krzywki w świetle bocznym – wczesne zużycie aluminium objawia się matową, lekko wklęsłą powierzchnią w miejscu kontaktu z łożyskiem, zanim pojawią się wyraźne rysy. Sprawdź obrót łożyska oporowego ręcznie – opór lub chrzęst wskazuje na uszkodzenie jednego z elementów. Oceń też styk aluminium z elementami stalowymi pakietu pod kątem korozji galwanicznej, szczególnie jeśli pompa była użytkowana przy nieszczelnych uszczelnieniach tłokowych wpuszczających wodę do obudowy.

Czy przy wymianie krzywki 4102812 pakiet łożyskowy trzeba wymieniać razem z nią?|Nie ma takiego obowiązku – jeśli przy demontażu łożysko oporowe obraca się płynnie, bez chrzęstu i wyczuwalnego luzu, można je zachować. W praktyce krzywka i łożysko zużywają się razem, bo pracują w ciągłym kontakcie. Jeśli pompa miała za sobą kilka sezonów intensywnej pracy lub wykazywała wibracje, warto wymienić oba elementy przy jednym demontażu – powrót do rozłożonej pompy za kilka miesięcy dla samego łożyska jest niepraktyczny.

[/faq]
