Tarcza Dociskowa Sprężyny Tłoka 20mm

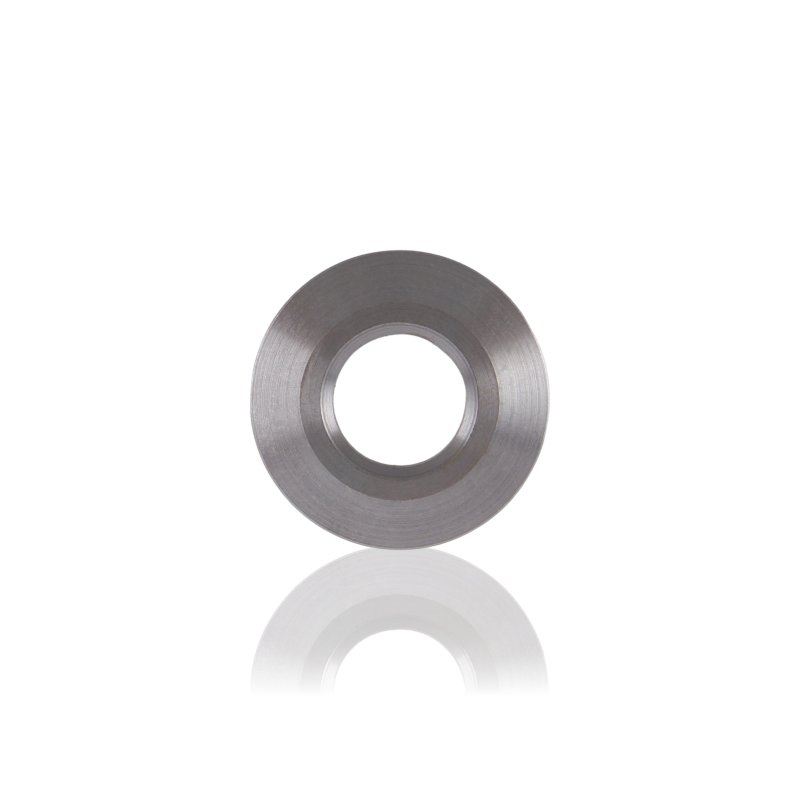

Tarcza dociskowa 40510 o średnicy 20mm to element oporowy układu sprężynowego tłoka w pompie myjki ciśnieniowej Kranzle. Siedzi między sprężyną tłoka a powierzchnią tłoka lub jego prowadzenia i równomiernie rozkłada nacisk sprężyny na ten obszar.

Zastosowanie

Tarcza montowana jest w cylindrze tłokowym pompy – po jednej lub obu stronach sprężyny tłoka, zależnie od konstrukcji głowicy. Zwiększa powierzchnię styku między sprężyną a tłokiem lub gniazdem oporowym, zapobiegając koncentracji naprężeń w punkcie styku środkowego zwoju sprężyny z materiałem tłoka. Pracuje w cyklu ciągłym przy każdym skoku tłoka.

Wymieniania podczas serwisu głowicy pompy – przy rozebraniu układu tłokowego, wymianie uszczelek lub sprężyny tłoka.

Objawy – kiedy warto wymienić

• Widoczne wgniecenie lub wytarcie powierzchni czołowej tarczy – ślad od zwoju sprężyny wskazujący na koncentrację nacisku w jednym miejscu.
• Tarcza siedzi krzywo w gnieździe lub wyraźnie luźno – sprężyna pracuje pod kątem, nacisk na tłok jest asymetryczny.
• Pęknięcie lub wyszczerbienie krawędzi – inicjowane przez korozję lub naprężenia przy intensywnej eksploatacji.
• Zatarcie lub korozja uniemożliwiająca płaskie osadzenie tarczy w prowadzeniu – tarcza nie leży prostopadle do osi tłoka.

Jak dobrać właściwy element

Podstawowe parametry doboru to średnica 20mm i numer referencyjny 40510. Przed zamówieniem zmierz demontowaną tarczę suwmiarką – zarówno średnicę, jak i grubość. Zbyt mała tarcza nie pokrywa wystarczającej powierzchni; zbyt duża nie zmieści się w cylindrze lub będzie blokować ruch tłoka.

Przy wymianie tarczy oceń jednocześnie stan współpracującej sprężyny tłoka – oba elementy pracują w tych samych warunkach i zużywają się równolegle. Przy otwartej głowicy wymiana obu elementów podczas jednego demontażu jest praktyczniejsza niż powrót do pompy za kilka miesięcy.

[faq]

Co się dzieje, gdy w pompie wielocylindrowej jedna tarcza ma 20mm, a pozostałe 18mm – czy to istotny błąd?|Tak. Tarcza o innej średnicy zmienia warunki pracy sprężyny w danym cylindrze – nacisk na tłok jest inny niż w pozostałych cylindrach. W pompie wielocylindrowej nierówne tarcze przekładają się na asymetryczną pracę tłoków i mogą powodować subtelne pulsowanie ciśnienia. Przy demontażu głowicy zawsze sprawdzaj tarcze we wszystkich cylindrach i zamawiaj komplet identycznych elementów, a nie tylko uszkodzoną sztukę.

Jak sprawdzić grubość tarczy podczas przeglądu i kiedy grubość ma znaczenie krytyczne?|Zmierz grubość suwmiarką w kilku punktach – nierówność powyżej 0,1–0,2mm między punktami wskazuje na nierównomierne zużycie lub odkształcenie. Grubość tarczy wyznacza długość roboczą sprężyny po zamontowaniu – cieńsza tarcza zmniejsza wstępne ściśnięcie sprężyny i obniża siłę powrotu tłoka. Przy zamawianiu zamiennika mierz grubość demontowanej tarczy i porównaj z nową – tarcze tego samego numeru powinny mieć identyczną grubość.

[/faq]
