Prítlačný kotúč piestovej pružiny 20mm

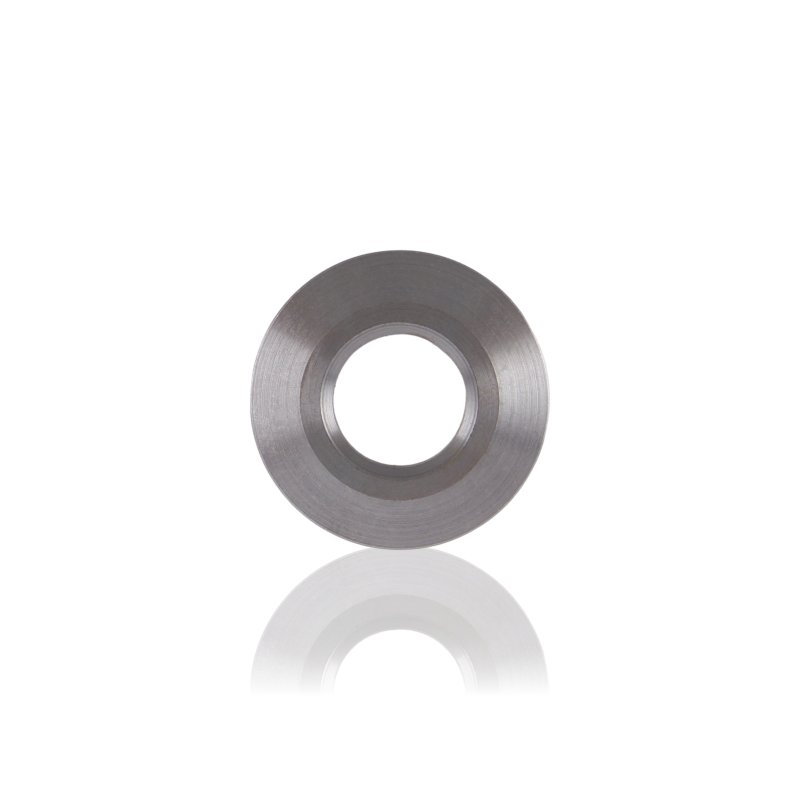

Prítlačný kotúč 40510 s priemerom 20mm je opierkovým prvkom piestovej pružinovej sústavy v čerpadle vysokotlakovej umývačky Kranzle. Sedí medzi piestovou pružinou a povrchom piestu alebo jeho vedením a rovnomerne rozkladá zaťaženie pružiny na tento priestor.

Použitie

Kotúč sa montuje do piestového valca čerpadla – na jednej alebo oboch stranách piestovej pružiny, v závislosti od konštrukcie hlavy. Zväčšuje kontaktnú plochu medzi pružinou a piestom alebo opierkovým sedlom, čím zabraňuje koncentrácii napätia v mieste styku stredného závitu pružiny s materiálom piestu. Pracuje nepretržite pri každom zdvihu piestu.

Vymieňa sa počas servisu hlavy čerpadla – pri rozobratí piestovej sústavy, výmene tesnení alebo piestovej pružiny.

Príznaky – kedy vymeniť

• Viditeľné vtlačenie alebo opotrebovanie čelnej plochy kotúča – stopa od závitu pružiny poukazujúca na koncentráciu tlaku v jednom mieste.
• Kotúč sedí v sedle nakrivo alebo je výrazne uvoľnený – pružina pracuje pod uhlom a zaťaženie piestu je asymetrické.
• Prasknutie alebo vyštiepenie hrany – iniciované koróziou alebo napätím pri intenzívnej prevádzke.
• Zadretie alebo korózia zabraňujúca rovnému usadeniu kotúča vo vedení – kotúč neleží kolmo na os piestu.

Ako vybrať správny diel

Základnými parametrami výberu sú priemer 20mm a referenčné číslo 40510. Pred objednaním zmerajte demontovaný kotúč posuvným meradlom – priemer aj hrúbku. Príliš malý kotúč nepokrýva dostatočnú plochu; príliš veľký sa nezmestí do valca alebo bude blokovať pohyb piestu.

Pri výmene kotúča súčasne zhodnoťte stav spolupracujúcej piestovej pružiny – oba diely pracujú za rovnakých podmienok a opotrebúvajú sa rovnomerne. Pri otvorenej hlave je výmena oboch dielov počas jednej demontáže praktickejšia ako návrat k čerpadlu o niekoľko mesiacov neskôr.

[faq]

Čo sa stane, keď vo viacvalcovom čerpadle jeden kotúč meria 20mm a ostatné 18mm – je to závažná chyba?|Áno. Kotúč iného priemeru mení podmienky práce pružiny v danom valci – zaťaženie piestu sa líši od ostatných valcov. Vo viacvalcovom čerpadle sa nesúrodé kotúče prejavujú asymetrickým chodom piestov a môžu spôsobovať jemné pulzovanie tlaku. Pri demontáži hlavy vždy skontrolujte kotúče vo všetkých valcoch a objednajte kompletnú súpravu identických dielov, nielen poškodený kus.

Ako skontrolovať hrúbku kotúča počas prehliadky a kedy je hrúbka kritickým parametrom?|Zmerajte hrúbku posuvným meradlom v niekoľkých bodoch – rozdiel viac ako 0,1–0,2mm medzi bodmi poukazuje na nerovnomerné opotrebovanie alebo deformáciu. Hrúbka kotúča určuje pracovnú dĺžku pružiny po namontovaní – tenší kotúč znižuje predstlačenie pružiny a znižuje silu návratu piestu. Pri objednávaní náhrady zmerajte hrúbku demontovaného kotúča a porovnajte s novým – kotúče rovnakého referenčného čísla by mali mať identickú hrúbku.
