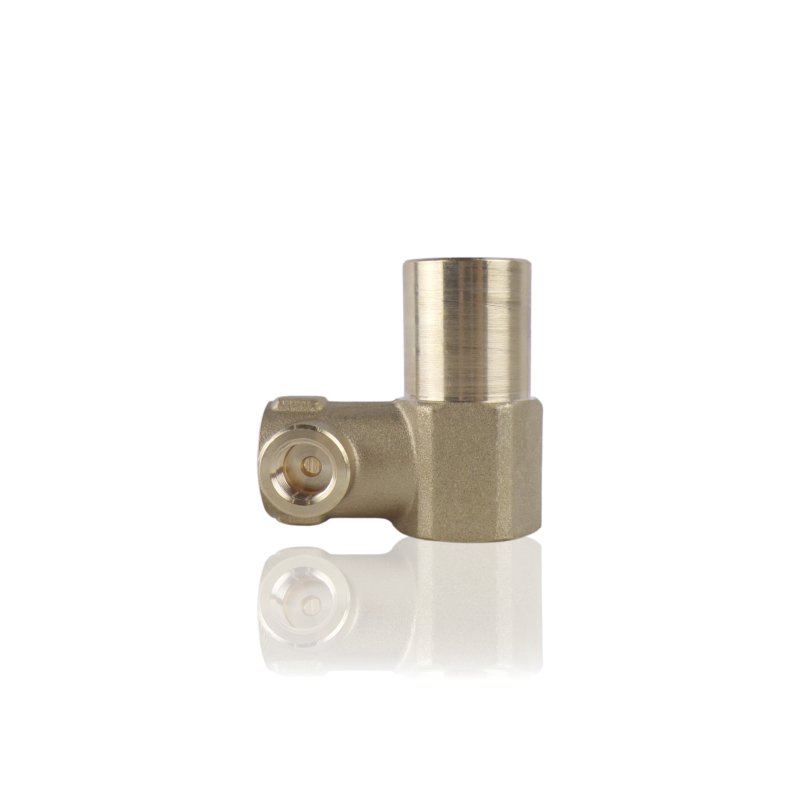

Złącze Obrotowe

Bęben obraca się podczas zwijania i rozwijania węża, ale instalacja hydrauliczna myjki pozostaje nieruchoma. Złącze obrotowe 40167 rozwiązuje ten problem – przenosi ciśnienie robocze między nieruchomą stroną a obracającym się bębnem, pozwalając mu swobodnie się kręcić bez skręcania węża ani przerywania przepływu wody.

Zastosowanie

Złącze montowane jest po zewnętrznej bocznej stronie bębna – od strony zamykającej, gdzie bęben łączy się z instalacją hydrauliczną myjki.

Objawy – kiedy warto wymienić

• Wyciek wody z obszaru złącza przy bocznej ścianie bębna – podczas pracy lub bezpośrednio po zatrzymaniu myjki.
• Oporny obrót bębna przy zwijaniu węża – zatarcie lub zwiększone tarcie w przegubie.
• Nieszczelność utrzymująca się mimo wymiany samych uszczelnień – wyrobione gniazdo uszczelnienia w korpusie złącza.
• Wyciek pojawiający się cyklicznie przy określonej pozycji bębna

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40167. Złącze obrotowe bębna to precyzyjny element hydrauliczny – wymiary przyłączy, geometria uszczelnienia i sposób mocowania do ściany bębna muszą być zgodne z konkretnym modelem bębna Kranzle. Przed zamówieniem sprawdź, czy bęben ma widoczne ślady modyfikacji lub napraw w obszarze złącza – niestandardowe ingerencje mogą zmienić wymagany wariant elementu. Jeśli złącze wymienia się z powodu wycieku, oceń przy okazji stan gniazda uszczelnienia w ścianie bębna.

[faq]

Czy wyciek ze złącza obrotowego zawsze oznacza konieczność wymiany całego złącza, czy można wymienić samo uszczelnienie?|Jeśli gniazdo uszczelnienia jest w dobrym stanie, samo uszczelnienie może wystarczyć. Jeśli powierzchnia jest wyrobiona, zarysowana lub ma wżery, nowe uszczelnienie nie zapewni trwałej szczelności i wyciek powróci. Przy demontażu oceń stan gniazda przed podjęciem decyzji o zakresie naprawy.

Czy opór przy obracaniu bębna zawsze wskazuje na problem ze złączem obrotowym?|Nie zawsze. Opór może wynikać również z uszkodzonego łożyska osi bębna, zahaczania węża o elementy obudowy lub zablokowania mechanizmu zwijającego.

Czy demontaż złącza obrotowego wymaga spuszczenia ciśnienia z całego układu hydraulicznego bębna?|Tak. Złącze jest elementem ciśnieniowym toru hydraulicznego – przed demontażem należy wyłączyć myjkę, spuścić ciśnienie z układu przez naciśnięcie pistoletu i upewnić się, że w instalacji nie ma ciśnienia resztkowego. Demontaż złącza pod ciśnieniem grozi gwałtownym wypływem wody i uszkodzeniem gniazda w ścianie bębna.

[/faq]
