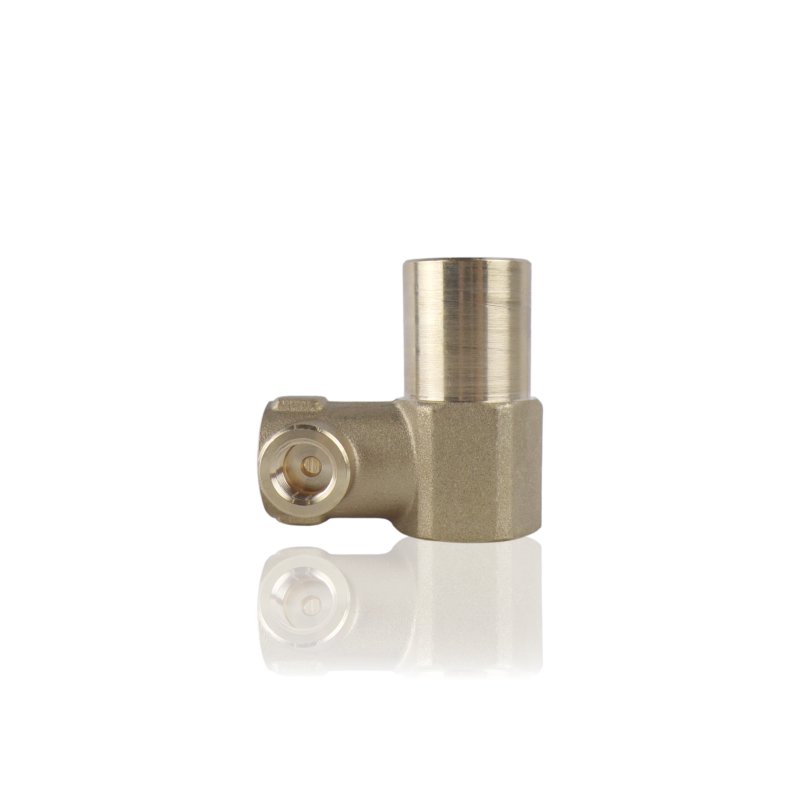

Otočná spojka

Bubon sa otáča pri navíjaní a odvíjaní hadice, ale hydraulická inštalácia umývačky zostáva nehybná. Otočná spojka 40167 tento problém rieši – prenáša pracovný tlak medzi pevnou stranou a otáčajúcim sa bubnom, čo mu umožňuje voľne sa otáčať bez skrúcania hadice alebo prerušenia prietoku vody.

Použitie

Spojka sa montuje na vonkajšej bočnej strane bubna – na uzatváracej strane, kde sa bubon spája s hydraulickou inštaláciou umývačky.

Príznaky – kedy vymeniť

• Únik vody z oblasti spojky pri bočnej stene bubna – počas prevádzky alebo bezprostredne po zastavení umývačky.
• Tuhé otáčanie bubna pri navíjaní hadice – zadretie alebo zvýšené trenie v kĺbe.
• Netesnosť pretrvávajúca napriek výmene samotných tesnení – opotrebované sedlo tesnenia v tele spojky.
• Únik objavujúci sa cyklicky pri určitej polohe bubna.

Ako vybrať správny diel

Základom výberu je referenčné číslo 40167. Otočná spojka bubna je presný hydraulický prvok – rozmery prípojok, geometria tesnenia a spôsob uchytenia k stene bubna musia zodpovedať konkrétnemu modelu bubna Kranzle. Pred objednaním skontrolujte, či bubon vykazuje viditeľné stopy po úpravách alebo opravách v oblasti spojky – neštandardné zásahy môžu zmeniť požadovaný variant prvku. Ak sa spojka vymieňa z dôvodu úniku, posúďte zároveň stav sedla tesnenia v stene bubna.

[faq]

Znamená únik z otočnej spojky vždy nutnosť výmeny celej spojky, alebo možno vymeniť len tesnenie?|Ak je sedlo tesnenia v dobrom stave, môže postačovať samotná výmena tesnenia. Ak je povrch opotrebovaný, poškriabaný alebo má jamky, nové tesnenie trvalú tesnosť nezabezpečí a únik sa vráti. Pri demontáži posúďte stav sedla pred rozhodnutím o rozsahu opravy.

Znamená odpor pri otáčaní bubna vždy problém s otočnou spojkou?|Nie vždy. Odpor môže vyplývať aj z poškodeného ložiska osi bubna, zachytávania hadice o prvky krytu alebo zablokovaného navíjacieho mechanizmu.

Vyžaduje demontáž otočnej spojky odtlakovaniecelého hydraulického systému bubna?|Áno. Spojka je tlakovým prvkom hydraulického okruhu – pred demontážou vypnite umývačku, uvoľnite tlak zo systému stlačením pištole a uistite sa, že v inštalácii nie je zvyškový tlak. Demontáž spojky pod tlakom hrozí náhlym výtokom vody a poškodením sedla v stene bubna.

[/faq]
