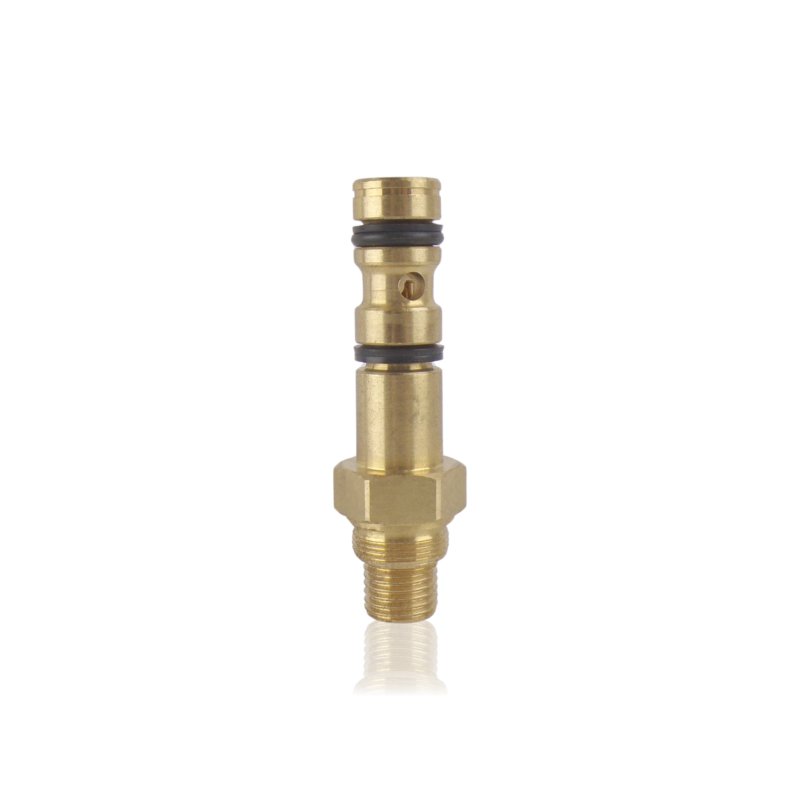

Złącze Obrotowe - Trzpień

Złącze obrotowe bębna składa się z dwóch współpracujących elementów – korpusu i trzpienia, prowadząc przepływ wody przez kanał wewnętrzny przy jednoczesnym utrzymaniu szczelności pod ciśnieniem roboczym.

Zastosowanie

Trzpień montowany jest wewnątrz korpusu złącza obrotowego po bocznej stronie bębna nawojowego. Stanowi obrotową część toru hydraulicznego – obraca się razem z bębnem podczas zwijania i rozwijania węża, podczas gdy korpus złącza pozostaje nieruchomy. Na powierzchni trzpienia pracują uszczelnienia ślizgowe utrzymujące szczelność przegubu przez cały zakres obrotu. Kanał wewnętrzny trzpienia prowadzi wodę pod ciśnieniem roboczym pompy.

Objawy – kiedy warto wymienić

• Wyciek z przegubu bębna nieustępujący po wymianie samych uszczelnień – zużyta lub zarysowana powierzchnia ślizgowa trzpienia nie utrzymuje szczelności z nowym uszczelnieniem.
• Widoczne wżery, rysy wzdłużne lub nierównomierne wytarcie na powierzchni roboczej trzpienia po demontażu złącza.
• Luz trzpienia w korpusie złącza – wyrobione pasowanie między trzpieniem a korpusem.
• Uszkodzenie mechaniczne trzpienia – odkształcenie, skrzywienie lub uszkodzenie gwintu przyłączeniowego.
• Zablokowanie obrotu bębna wynikające z zatarcia trzpienia w korpusie złącza.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40168. Trzpień musi być zgodny z korpusem złącza obrotowego stosowanym w tym samym bębnie – wymiary zewnętrzne trzpienia, geometria kanału wewnętrznego i przyłącza muszą odpowiadać konkretnemu modelowi bębna. Przed zamówieniem samego trzpienia oceń stan korpusu złącza 40167 – jeśli powierzchnia gniazda w korpusie jest wyrobiona lub uszkodzona, wymiana wyłącznie trzpienia nie przywróci trwałej szczelności.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych myjek ciśnieniowych Kranzle wyposażonych w złącze obrotowe 40167. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40168 lub schemacie serwisowym bębna.

[faq]

Jak ocenić, czy wyciek z przegubu wynika z zużycia trzpienia, a nie z uszczelnień?|Po demontażu złącza sprawdź powierzchnię ślizgową trzpienia – powinna być gładka i równomierna na całym obwodzie. Rysy wzdłużne lub wżery punktowe wskazują na uszkodzenie trzpienia. Jeśli powierzchnia jest gładka, a wyciek wraca po wymianie uszczelnień, problem leży po stronie korpusu złącza lub pasowania między trzpieniem a korpusem.

Czy przy wymianie trzpienia zawsze należy wymieniać też uszczelnienia złącza?|Tak. Uszczelnienia są elementami eksploatacyjnymi współpracującymi bezpośrednio z powierzchnią trzpienia – po demontażu złącza i wymianie trzpienia montaż starych uszczelnień na nowej powierzchni skróci ich żywotność i nie zapewni trwałej szczelności. Wymiana trzpienia i uszczelnień jednocześnie to standardowy zakres serwisu złącza obrotowego bębna.

Czy trzpień 40168 można regenerować przez polerowanie powierzchni ślizgowej?|Tylko przy bardzo drobnych rysach i minimalnym wytarciu. Polerowanie usuwa materiał i zmniejsza średnicę zewnętrzną trzpienia – nawet niewielka zmiana wymiaru zmienia pasowanie z korpusem i wpływa na docisk uszczelnień. Przy wyraźnych wżerach lub rysach wzdłużnych regeneracja nie jest uzasadniona – trzpień wymaga wymiany na nowy.
