Pierścień Dystansowy Bębna

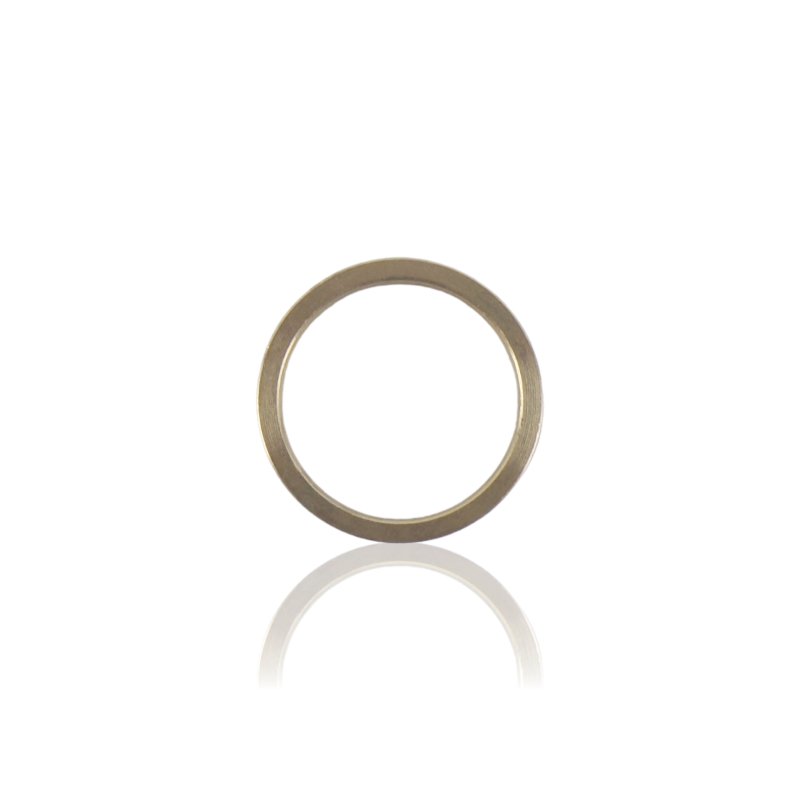

Mosiężny pierścień dystansowy 40316 o średnicy 22mm wyznacza osiowy odstęp między elementami węzła bębna nawojowego. Mosiądz jest tu celowym wyborem materiałowym – odporność na korozję i niski współczynnik tarcia zapewniają trwałość w środowisku wilgotnym przy cyklicznym obrocie bębna.

Zastosowanie

Pierścień montowany jest w węźle bębna nawojowego Kranzle jako element dystansowy. Utrzymuje określony odstęp osiowy między sąsiednimi elementami bębna, eliminując luz i zapewniając prawidłowe ułożenie ruchomych części węzła. Średnica 22mm wyznacza pasowanie na wałku lub w gnieździe bębna. Element pracuje w stałym kontakcie z powierzchniami sąsiednich części – mosiężny materiał ogranicza tarcie i korozję na powierzchniach ślizgowych.

Objawy – kiedy warto wymienić

• Luz osiowy w węźle bębna po prawidłowym montażu – zużyty pierścień nie utrzymuje właściwego dystansu między elementami.
• Widoczne wytarcie lub zmniejszona grubość pierścienia w miejscach styku z sąsiednimi elementami.
• Deformacja pierścienia – nierowna powierzchnia oporowa lub wygięcie wpływające na osiowe ułożenie elementów bębna.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40316 i średnica 22mm. Przy wymianie porównaj nowy pierścień z demontowanym pod kątem grubości i równomierności powierzchni oporowych – grubość pierścienia dystansowego jest wartością precyzyjną determinującą luz osiowy w węźle. Nie zastępuj pierścienia wariantem stalowym bez weryfikacji – mosiądz jest elementem celowego doboru materiałowego do pracy w wilgotnym środowisku bębna. Sprawdź też stan powierzchni, z którymi pierścień współpracuje – nierówności lub wżery na sąsiednich elementach przyspieszą zużycie nowego pierścienia.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych myjek ciśnieniowych Kranzle wymagających mosiężnego pierścienia dystansowego fi 22mm. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40316 lub schemacie serwisowym bębna.

[faq]

Czy grubość pierścienia dystansowego 40316 jest znormalizowana, czy to wymiar specyficzny dla Kranzle?|Grubość pierścienia dystansowego w bębnie nawojowym jest wymiarem konstrukcyjnym dopasowanym do konkretnego węzła – nie jest to element znormalizowany dostępny w ogólnym asortymencie technicznym. Zastąpienie go pierścieniem o zbliżonej, ale innej grubości zmieni luz osiowy węzła bębna. Przy braku oryginalnego elementu jedyną pewną podstawą doboru jest porównanie z demontowanym pierścieniem lub numer referencyjny 40316.

Co oznacza nierównomierne wytarcie powierzchni mosiężnego pierścienia i jakie są jego przyczyny?|Wytarcie skupione po jednej stronie lub w jednym sektorze obwodu wskazuje na bicie lub przekoszenie elementu współpracującego – wałka, talerza bębna lub innej sąsiedniej części. Pierścień zużywa się nierównomiernie, bo obciążenie nie rozkłada się symetrycznie na całej jego powierzchni. Sama wymiana pierścienia nie usunie przyczyny nierównomiernego zużycia – warto sprawdzić osiowość wałka i stan sąsiednich elementów przed montażem nowego pierścienia.

Czy pierścień dystansowy 40316 wymaga wymiany przy każdym serwisie bębna, czy tylko gdy wykazuje widoczne zużycie?|Przy dobrym stanie powierzchni i zachowanej grubości – bez wytarcia ani deformacji – pierścień można pozostawić. Profilaktyczna wymiana ma sens przy gruntownym serwisie bębna obejmującym wymianę złącza obrotowego lub łożysk, gdy węzeł jest całkowicie rozebrany. Koszt mosiężnego pierścienia jest pomijalny w stosunku do robocizny ponownego demontażu bębna w krótkim czasie.

[/faq]
