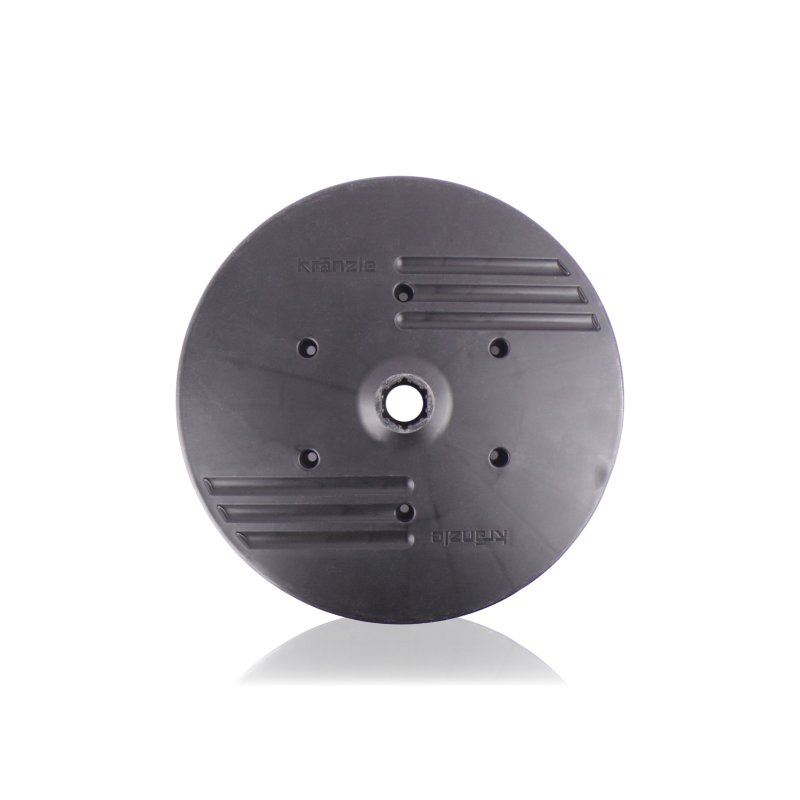

Talerz Boczny Bębna - 300mm

Prawa strona bębna odpowiada za utrzymanie jednego z ograniczeń nawoju węża. Jeżeli talerz boczny jest wygięty, pęknięty albo ma uszkodzone punkty mocowania, przewód może układać się nierówno, ocierać o krawędź lub wychodzić poza prawidłowy tor zwijania. W średnicy 300 mm jest to element, który musi zachować właściwy kształt na całym obwodzie.

ZASTOSOWANIE

Talerz boczny prawy stosuje się w zespole bębna na wąż jako część ograniczającą i prowadzącą nawój od prawej strony. Pracuje razem z drugą stroną bębna, osią, elementami mocującymi oraz przewodem wysokociśnieniowym, dlatego jego stan wpływa na sposób, w jaki wąż układa się podczas zwijania i rozwijania.

W praktyce serwisowej wymiana jest potrzebna po uderzeniu, odkształceniu krawędzi, pęknięciu przy mocowaniu albo wtedy, gdy bęben zaczyna pracować z widocznym biciem bocznym. Tego rodzaju uszkodzenie nie zawsze od razu unieruchamia zwijadło, ale potrafi stopniowo pogarszać prowadzenie węża i zwiększać obciążenie sąsiednich części bębna.

OBJAWY - KIEDY WARTO WYMIENIĆ

• wąż układa się nierówno i przesuwa się w stronę prawej krawędzi bębna
• talerz boczny ma pęknięcia, deformacje albo uszkodzone miejsca mocowania
• podczas obrotu widać bicie lub nierówną pracę prawej strony zwijadła
• krawędź talerza ociera o przewód albo sąsiednie części obudowy
• po demontażu widoczne są wyrobione otwory, odkształcony profil lub uszkodzony obrys części

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Przy doborze trzeba potwierdzić nie tylko średnicę 300 mm, ale również prawą stronę montażu. Talerze boczne mogą wyglądać podobnie, ale różnić się układem mocowań, profilem krawędzi albo sposobem współpracy z osią i pozostałymi elementami zwijadła.

Przed montażem warto sprawdzić:

• średnicę talerza 300 mm
• prawą stronę montażu
• rozmieszczenie otworów i punktów mocujących
• profil krawędzi prowadzącej wąż
• zgodność z osią, drugim talerzem i korpusem bębna
• stan elementów dystansowych oraz mocujących

W tej części ważna jest geometria całego obwodu. Nawet niewielkie skrzywienie lub różnica profilu może powodować nierówne prowadzenie przewodu i przyspieszone zużycie krawędzi bębna.

KOMPATYBILNOŚĆ

Kompatybilność należy oceniać po konkretnym wykonaniu bębna, a nie po samej średnicy zewnętrznej. O dopasowaniu decydują: prawa strona montażu, średnica 300 mm, profil talerza, układ mocowań i sposób współpracy z pozostałymi częściami zwijadła. W elementach bocznych bębna podobny wygląd nie gwarantuje poprawnej pracy, ponieważ nawet drobna różnica geometrii może zmienić tor prowadzenia węża.

[faq]

Czy prawy talerz boczny można zamienić z lewym?|Jeżeli część jest określona jako prawa, o dopasowaniu decyduje kierunek montażu, układ mocowań i profil pracy z konkretną stroną bębna.

Co może powodować przesuwanie się węża na jedną stronę bębna?|Przyczyną może być odkształcony talerz boczny, luz na osi, nierówne mocowanie bębna albo nieprawidłowe prowadzenie przewodu przy zwijaniu. Warto sprawdzić cały tor pracy węża.

Jak sprawdzić, czy talerz ma bicie po montażu?|Po założeniu należy obrócić bęben i obserwować, czy krawędź boczna pracuje równo. Widoczne falowanie krawędzi zwykle wskazuje na deformację talerza, problem z osadzeniem albo uszkodzenie elementów mocujących.

Czy pęknięcie przy otworze mocującym dyskwalifikuje talerz z dalszej pracy?|Zwykle tak, jeśli pęknięcie wpływa na sztywność części lub powiększa się podczas obrotu bębna. W takim miejscu obciążenia powtarzają się przy każdym zwijaniu węża.

Co skontrolować razem z prawym talerzem bębna?|Warto obejrzeć lewy talerz, oś, dystanse, śruby i sam przewód. Jeżeli prawa strona była przeciążona lub uderzona, sąsiednie elementy mogły również przejąć część uszkodzeń.

[/faq]
