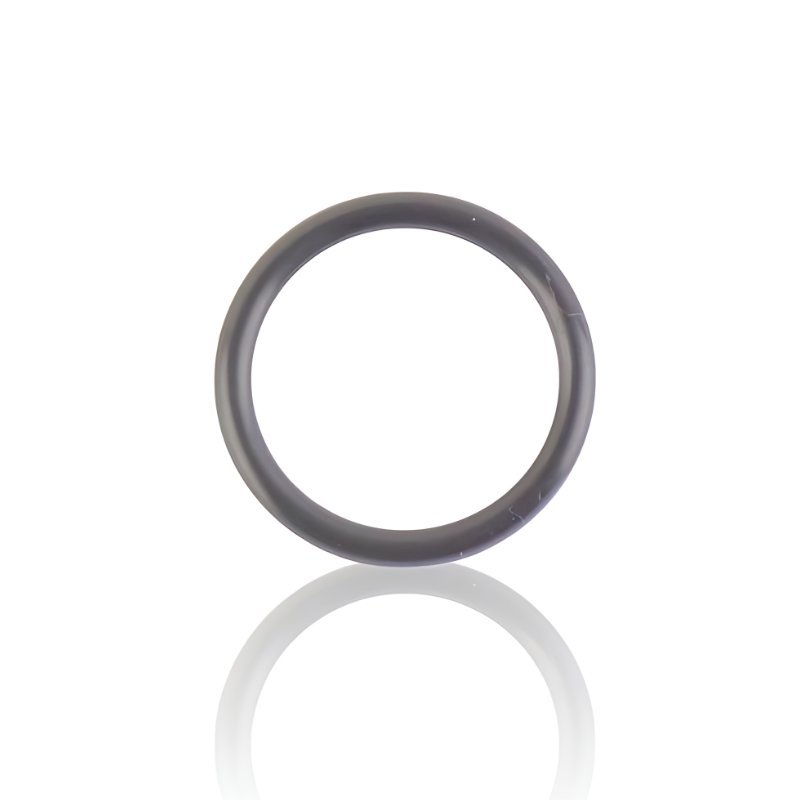

O-ring 15x2mm

O-ring 41716 o wymiarach 15×2mm to uszczelnienie statyczne komory zaworowej w bloku zaworowym APG (Ventilgehäuse 40.451 1) pompy AM myjki ciśnieniowej Kranzle. Pracuje przy zielonym zaworze zwrotnym (41.715 1) – uszczelnia go w gnieździe bloku zaworowego i zapobiega przeciekom wody roboczej przy ciśnieniu między komorami zaworowymi. Element wchodzi w skład zestawu naprawczego Rep.-Satz Ventile APG (41.748 1), który zawiera 6 sztuk tego O-ringa, 6 zaworów 41.715 1 i 6 O-ringów 16×2 (13.150).

Zastosowanie

O-ring montowany jest w gnieździe komory zaworowej bloku APG pompy AM, uszczelniając zawór zwrotny 41.715 1 od strony komory. Przy skoku tłoczącym ciśnienie wody unosi zawór, przepuszczając wodę przez blok – O-ring uszczelnia boczne powierzchnie gniazda, zapobiegając obejściu zaworu przez szczelinę między zaworem a ścianką komory. Blok zaworowy 40.451 1 zawiera 6 takich gniazd zaworowych, każde z własnym O-ringiem 41716.

Wymieniany przy serwisie bloku zaworowego – zawsze razem z zaworem 41.715 1 i O-ringiem 16×2 (13.150) jako komplet na każde gniazdo, lub w ramach zestawu 41.748 1 dla całego bloku.

Objawy – kiedy warto wymienić

• Pulsowanie ciśnienia roboczego przy sprawnych uszczelnieniach tłokowych – zużyty O-ring w komorze zaworowej powoduje przeciek obok zaworu zamiast przez niego.
• Spadek maksymalnego ciśnienia bez wyraźnej przyczyny po stronie tłoków lub zaworu regulacyjnego – nieszczelne O-ringi zaworowe przepuszczają wodę między komorami zamiast przez układ roboczy.
• Widoczna deformacja, twardość lub pęknięcia O-ringa przy demontażu bloku zaworowego – guma straciła elastyczność i nie uszczelnia gniazda przy ciśnieniu roboczym.
• O-ring spłaszczony trwale po długiej eksploatacji – nie wraca do okrągłego przekroju po wyjęciu z gniazda.

Jak dobrać właściwy element

Oba wymiary muszą być zgodne jednocześnie: średnica wewnętrzna 15mm i przekrój 2mm. W bloku zaworowym APG pracują dwa różne O-ringi: 41716 (15×2mm) przy zaworze 41.715 1 i O-ring 16×2 (13.150) – różnica 1mm średnicy wewnętrznej wyklucza ich zamienność, mimo że wyglądają podobnie i leżą obok siebie w tej samej komorze zaworowej. Przy demontażu zaznacz lub sfotografuj pozycję każdego O-ringa przed wyjęciem.

Przy serwisie bloku zaworowego APG zamawiaj cały zestaw 41.748 1 (6 sztuk 41716, 6 zaworów 41.715 1, 6 sztuk O-ringa 13.150) zamiast pojedynczych elementów – komplet wystarcza na pełny serwis całego bloku i jest pewniejszy niż dobieranie poszczególnych rozmiarów osobno.

Kompatybilność

Uszczelnienie komory zaworowej w bloku zaworowym APG (Ventilgehäuse 40.451 1) pompy AM myjek ciśnieniowych Kranzle quadro TST, Profi TST i therm CA. Elementy współpracujące: zawór zielony 41.715 1, O-ring 16×2 (13.150), korek zaworu APG 41714. Wchodzi w skład zestawu 41.748 1. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41716 i wymiarach 15×2mm.

[faq]

Czym O-ring 41716 (15×2mm) różni się od O-ringa 16×2 (13.150) – oba siedzą w tej samej komorze zaworowej?|O-ring 41716 (15×2mm) uszczelnia boczną powierzchnię zaworu 41.715 1 w gnieździe komory – od strony ciśnienia wody roboczej. O-ring 16×2 (13.150) to uszczelnienie po drugiej stronie tej samej komory lub przy korku 41714 – pełni inną funkcję w tym samym węźle. Różnica 1mm średnicy wewnętrznej wyklucza zamienność. Przy montażu nie zamieniaj ich pozycji – oba muszą wrócić na swoje miejsca w prawidłowej kolejności.

Czy warto kupować O-ringi osobno, czy od razu cały zestaw Rep.-Satz Ventile APG (41.748 1)?|Przy pierwszym serwisie bloku zaworowego lub przy wycieku wskazującym na zużycie kilku komór – zestaw 41.748 1 jest praktyczniejszy: 6 sztuk O-ringa 41716, 6 zaworów 41.715 1 i 6 sztuk 13.150 wystarczają na kompletny serwis całego bloku. Kupowanie pojedynczych O-ringów jest uzasadnione tylko przy częściowym serwisie – np. gdy przy niedawno serwisowanym bloku jeden O-ring wykazuje uszkodzenie i wymaga wymiany bez rozkręcania całego bloku.

Jak sprawdzić, czy problem z ciśnieniem wynika z O-ringów zaworowych, a nie z uszczelek tłokowych?|Uszkodzone uszczelnienia tłokowe dają wyciek oleju lub wody z głowicy pompy – widoczny na zewnątrz przy tłokach. Zużyte O-ringi zaworowe nie dają wycieku na zewnątrz – woda przecieka wewnętrznie między komorami zaworowymi, co objawia się wyłącznie zaburzeniami ciśnienia: pulsowaniem proporcjonalnym do obrotów lub stałym spadkiem maksymalnego ciśnienia. Jeśli głowica pompy jest sucha, a ciśnienie nieprawidłowe – szukaj przyczyny w bloku zaworowym.

[/faq]
