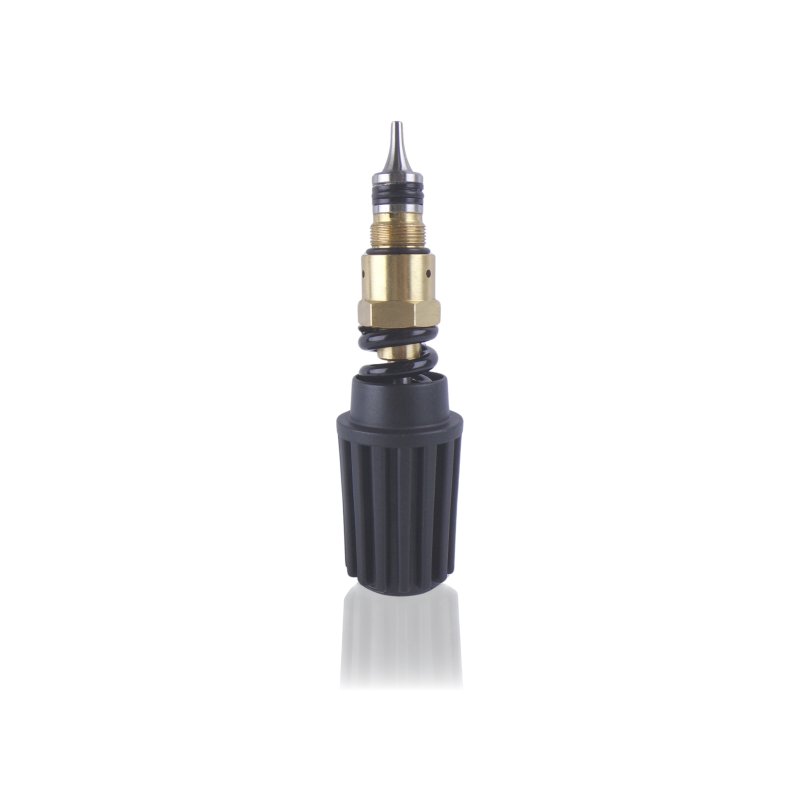

Zawór Regulacyjny - Komplet

Zawór 40490 to kompletny zestaw do naprawy lub wymiany układu regulacji ciśnienia roboczego w pompie myjki ciśnieniowej Kranzle. Zestaw zawiera wszystkie elementy niezbędne do pełnej odbudowy węzła:

• tłok sterujący 14134,
• prowadnicę tłoka specjalną 42105,
• uszczelnienia Parbaks 16mm (13159) i 8mm (14123),
•  O-ring 16x2 (13150),
• sprężynę zaworu czarną 14125,
• tarczę dociskową sprężyny 14126,
• łożysko igiełkowe 14146,
• sztyft Zabezpieczający 3x14mm 14148,
• pokrętło 40457 z kapslem 40458,
• dwie nakrętki M8x1 (14144)
• nakrętkę samozabezpieczającą 14152.

Komplet eliminuje konieczność doboru i zamawiania elementów osobno.

Zastosowanie

Zawór montowany jest w bloku hydraulicznym pompy, na trasie między komorą tłoczną a wylotem roboczym. Tłok sterujący 14134, prowadzony w prowadnicy 42105, reaguje na ciśnienie po stronie pistoletu – przy otwartym pistolecie woda płynie trasą roboczą, przy zamkniętym tłok przełącza przepływ na bypass i woda wraca do układu wlotowego bez obciążania tłoków pompy. Pokrętło 40457 zmienia wstępne napięcie sprężyny zaworu 14125, co wyznacza ciśnienie przełączania między trybem roboczym a bypass. Łożysko igiełkowe 14146 umożliwia płynny obrót pokrętła pod obciążeniem sprężyny bez nadmiernego oporu. Uszczelnienia Parbaks 16mm i 8mm oraz O-ring 16x2 uszczelniają tłok sterujący po obu stronach jego prowadzenia.

Objawy – kiedy warto wymienić

• Brak możliwości regulacji ciśnienia – pokrętło obraca się bez efektu lub ciśnienie jest stałe niezależnie od ustawienia.
• Pompa nie przełącza się do trybu bypass po zamknięciu pistoletu – ciśnienie rośnie powyżej normy, silnik pracuje pod zwiększonym obciążeniem przy zamkniętym obiegu.
• Samoczynne przełączanie do bypass podczas pracy z otwartym pistoletem – ciśnienie robocze spada i wraca nieregularnie bez zmiany ustawień pokrętła.
• Wyciek wody z obszaru zaworu przy ciśnieniu roboczym – zużyte uszczelnienia Parbaks lub O-ring tłoka sterującego.
• Twardy, zacięty lub nierówny obrót pokrętła – zużyte łożysko igiełkowe 14146 lub uszkodzony mechanizm pokrętła.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 40490. Zawory regulacyjne różnią się między modelami pomp zakresem regulacji ciśnienia, geometrią tłoka sterującego i konfiguracją przyłączy – zamiennik o innym numerze może nie pasować fizycznie lub dawać inny zakres regulacji.

Jeśli uszkodzony jest tylko jeden element zestawu – np. wyłącznie pokrętło 40457 lub kapsel 40458 – sprawdź dostępność tych części jako oddzielnych pozycji. Przy uszkodzeniu tłoka sterującego, prowadnicy lub uszczelnień wymiana kompletu 40490 jest pewniejsza niż dobieranie pojedynczych elementów do zużytego korpusu.

Po montażu zawsze nastaw ciśnienie robocze od nowa – nowy element ma fabryczne napięcie sprężyny, które może odbiegać od poprzedniego ustawienia.

Kompatybilność

Kompletny zestaw do naprawy zaworu regulacyjnego w pompach myjek ciśnieniowych Kranzle. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40490.

[faq]

Co dokładnie zawiera zestaw 40490 – czy wystarczy do pełnej wymiany zaworu bez dokupowania czegokolwiek?|Zestaw 40490 zawiera 13 elementów: tłok sterujący 14134, prowadnicę tłoka specjalną 42105, Parbaks 16mm (13159), Parbaks 8mm (14123), O-ring 16x2 (13150), sprężynę zaworu czarną 14125, tarczę dociskową sprężyny 14126, łożysko igiełkowe 14146, kołek sprężysty 14148, pokrętło 40457, kapsel pokrętła 40458, dwie nakrętki M8x1 (14144) i nakrętkę samozabezpieczającą 14152. Zestaw obejmuje wszystkie elementy funkcjonalne węzła – przy wymianie całego zaworu nie ma potrzeby dokupowania uszczelnień ani elementów złącznych osobno.

Do czego służy łożysko igiełkowe 14146 w tym zaworze i po czym poznać jego zużycie?|Łożysko igiełkowe 14146 przenosi osiowy nacisk sprężyny zaworu na pokrętło 40457, umożliwiając jego płynny obrót bez konieczności pokonywania pełnego tarcia sprężyny. Bez łożyska obrót pokrętła pod pełnym napięciem sprężyny byłby trudny i prowadziłby do szybkiego zużycia mechanizmu regulacji. Zużyte łożysko objawia się twardym, chropowatym lub nierównym oporem przy kręceniu pokrętłem – szczególnie wyraźnym przy wysokim nastawie ciśnienia, gdy sprężyna jest mocno ściśnięta.

Czy po wymianie zaworu 40490 wymagana jest kalibracja ciśnienia i jak ją przeprowadzić?|Tak – po wymianie zaworu zawsze nastaw ciśnienie robocze od nowa. Podłącz manometr do wylotu roboczego, uruchom pompę z otwartym pistoletem i obracaj pokrętłem do uzyskania ciśnienia zgodnego ze specyfikacją danego modelu myjki. Dokręcanie pokrętła zwiększa ciśnienie, odkręcanie – zmniejsza. Nastaw przy pełnych obrotach silnika i ustabilizowanej temperaturze pompy. Nie kręć pokrętłem gwałtownie przy zamkniętym pistolecie – nagła zmiana napięcia sprężyny przy pracy w bypass może powodować skoki ciśnienia przy ponownym otwarciu.

[/faq]
