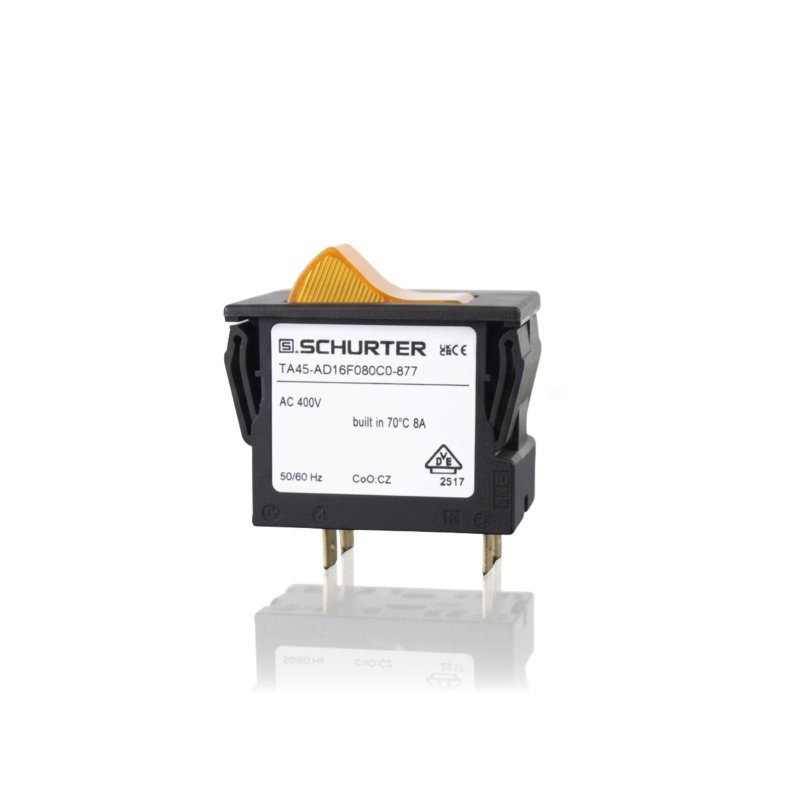

Wyłącznik Trójfazowy 8A Schurter Amazonas

Wyłącznik 41751 to trójfazowy przełącznik główny myjki ciśnieniowej Kranzle z silnikiem 400V, wyprodukowany przez Schurter w serii Amazonas. Pełni dwie funkcje jednocześnie: umożliwia załączanie i wyłączanie myjki przez operatora oraz zawiera wbudowane zabezpieczenie nadprądowe z progiem 8A na fazę. Gdy pobór prądu przez silnik przekroczy tę wartość, wyzwalacz trwale wyłącza przełącznik – bez możliwości resetu. Zadziałanie zabezpieczenia oznacza konieczność wymiany całego wyłącznika. Wartość 8A dotyczy prądu fazowego – niższego niż prąd pobierany przez odpowiadający mu silnik jednofazowy 230V, co jest charakterystyczne dla zasilania trójfazowego 400V.

Zastosowanie

Wyłącznik montowany jest w panelu sterującym myjki jako główny element załączania zasilania silnika trójfazowego 400V. Przy normalnej pracy myjki prąd pobierany przez każdą z faz silnika mieści się poniżej progu 8A – wyłącznik pracuje wyłącznie jako przełącznik. Przy przeciążeniu silnika (zablokowana pompa, praca na sucho, uszkodzone łożyska) prąd fazowy przekracza 8A i wyzwalacz trwale dezaktywuje przełącznik, chroniąc uzwojenia silnika przed uszkodzeniem termicznym.

Wymieniany przy uszkodzeniu mechanicznym, braku reakcji na przełączanie lub po zadziałaniu wbudowanego zabezpieczenia nadprądowego.

Objawy – kiedy warto wymienić

• Myjka nie uruchamia się mimo sprawnego zasilania trójfazowego 400V i braku innych usterek – wyłącznik nie zamyka obwodu przy przełączeniu.
• Wyłącznik zadziałał po przeciążeniu silnika i nie przywraca zasilania mimo powrotu do pozycji włączonej – wbudowane zabezpieczenie trwale wyłączyło przełącznik.
• Mechaniczne uszkodzenie obudowy – pęknięta kołyska, zablokowany ruch lub luźny przełącznik w gnieździe panelu.
• Spalone lub stopione zaciski elektryczne – efekt łuku przy poluzowanych połączeniach lub wielokrotnym przeciążeniu.
• Brak ciągłości obwodu na jednej lub kilku fazach przy pomiarze multimetrem w pozycji włączonej.

Jak dobrać właściwy element

Prąd znamionowy 8A na fazę i zasilanie trójfazowe to parametry krytyczne. Wyłącznik trójfazowy obsługuje trzy fazy jednocześnie – przy zadziałaniu zabezpieczenia na jednej fazie wszystkie trzy są odcinane równocześnie, chroniąc silnik przed pracą na asymetrycznym zasilaniu.

Przy zamawianiu zamiennika potwierdź identyczny prąd znamionowy 8A, typ zasilania trójfazowy i typ obudowy – wymiary montażowe muszą pasować do otworu w panelu myjki. Przed wymianą wyłącznika upewnij się, że przyczyną zadziałania zabezpieczenia nie jest trwałe przeciążenie silnika.

Kompatybilność

Wyłącznik główny trójfazowy z wbudowanym zabezpieczeniem nadprądowym do myjek ciśnieniowych Kranzle z silnikiem 400V. Prąd znamionowy: 8A na fazę. Producent: Schurter, seria Amazonas. Po zadziałaniu zabezpieczenia wymaga wymiany – brak funkcji resetu. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41751.

[faq]

Dlaczego wyłącznik trójfazowy ma prąg 8A, a jednofazowy 13,5A – czy trójfazowy silnik pobiera mniej prądu?|Przy zasilaniu trójfazowym 400V moc silnika rozkłada się równomiernie na trzy fazy – prąd fazowy jest niższy niż prąd pobierany przez odpowiadający mocowo silnik jednofazowy 230V. Silnik trójfazowy o tej samej mocy pobiera ok. 1,73 raza mniej prądu na fazę niż odpowiadający silnik jednofazowy.

Co się dzieje przy zadziałaniu wyłącznika trójfazowego – czy odcina wszystkie trzy fazy jednocześnie?|Tak – wyłącznik trójfazowy przy zadziałaniu zabezpieczenia odcina wszystkie trzy fazy jednocześnie. Jest to celowe: praca silnika trójfazowego na dwóch fazach zamiast trzech (tzw. praca na brakującej fazie) powoduje szybkie przegrzanie uzwojeń i jest groźniejsza niż całkowite odcięcie zasilania. Mechanizm wyzwalacza Amazonas wyłącza wszystkie trzy bieguny przez jeden element wyzwalający.

Wyłącznik zadziałał przy przeciążeniu silnika – jak sprawdzić przyczynę przed wymianą wyłącznika 41751?|Po wymianie wyłącznika zmierz prąd pobierany przez każdą z trzech faz przy normalnej pracy z otwartym pistoletem – powinien być wyraźnie poniżej 8A i symetryczny na wszystkich fazach. Asymetria prądów między fazami wskazuje na problem z zasilaniem (brakująca faza, nierówne napięcia) lub z silnikiem (uszkodzone uzwojenie). Nadmierny prąd na wszystkich fazach wskazuje na mechaniczne przeciążenie pompy lub zużyte łożyska silnika.

Czym wyłącznik trójfazowy 41751 różni się od wyłącznika jednofazowego 411107 – czy można je stosować zamiennie przy podobnych myjkach?|Nie – to elementy do zupełnie różnych układów zasilania. Wyłącznik 411107 obsługuje jeden obwód jednofazowy 230V, wyłącznik 41751 obsługuje trzy fazy 400V jednocześnie. Myjka z silnikiem trójfazowym 400V wymaga wyłącznika trójbiegunowego 41751 – montaż wyłącznika jednofazowego 411107 w jej miejscu jest technicznie niemożliwy (różna liczba biegunów i zacisków) i niebezpieczny.

[/faq]
