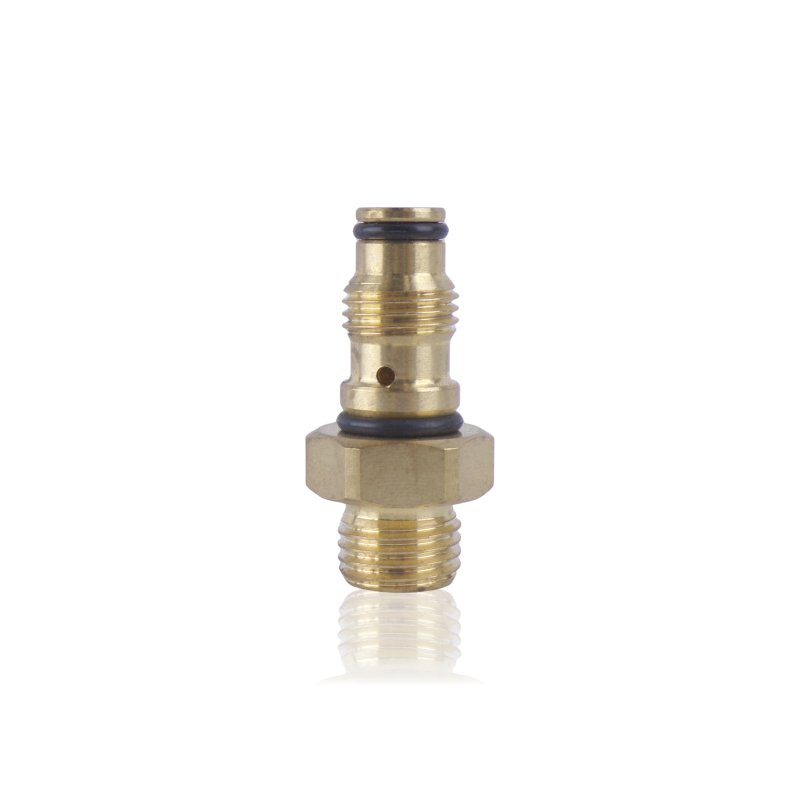

Wtryskiwacz Wlotowy do Bębna

Bęben musi być podłączony do pompy myjki, żeby przez zwinięty na nim wąż mogła płynąć woda pod ciśnieniem. Wtryskiwacz wlotowy 40169 to element realizujący to połączenie od strony wlotu - łączy instalację pompy z torem hydraulicznym bębna w punkcie wejścia wody do układu bębna.

Zastosowanie

Wtryskiwacz montowany jest po stronie wlotowej bębna nawojowego i stanowi punkt przyłączenia węża bębna do pompy myjki Kranzle. Prowadzi wodę pod ciśnieniem roboczym z instalacji pompy do toru hydraulicznego bębna. Współpracuje ze złączem obrotowym bębna - wtryskiwacz po stronie wlotu i złącze obrotowe po stronie bocznej bębna tworzą razem kompletny tor hydrauliczny umożliwiający swobodny obrót bębna bez przerywania przepływu wody.

Objawy - kiedy warto wymienić

• Nieszczelność w miejscu podłączenia węża bębna do pompy - wyciek wody przy normalnym ciśnieniu pracy.
• Uszkodzony gwint lub złącze po stronie przyłącza pompy - problemy z pewnym osadzeniem lub odkręceniem wtryskiwacza.
• Pęknięcie korpusu wtryskiwacza po uderzeniu mechanicznym lub przeciążeniu przy montażu.
• Ograniczony przepływ przez bęben przy sprawnej pompie i drożnym wężu - niedrożność kanału wewnętrznego wtryskiwacza.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40169. Wtryskiwacz musi pasować geometrycznie do gniazda wlotowego bębna oraz do przyłącza po stronie pompy - oba połączenia muszą być zgodne. Przy wymianie porównaj nowy element z demontowanym pod kątem geometrii przyłączy i długości. Jeśli nieszczelność pojawia się w obszarze wlotu bębna, przed zamówieniem oceń też stan gniazda w samym bębnie - uszkodzone gniazdo wymaga osobnej naprawy niezależnie od wymiany wtryskiwacza.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych myjek ciśnieniowych Kranzle z wlotowym przyłączem do pompy. Współpracuje w układzie hydraulicznym bębna ze złączem obrotowym 40167 i trzpieniem złącza obrotowego 40168. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40169 lub schemacie serwisowym bębna.

[faq]

Czym różni się wtryskiwacz wlotowy od złącza obrotowego w układzie hydraulicznym bębna?|Wtryskiwacz wlotowy 40169 to element statyczny po stronie pompy - łączy instalację pompy z wlotem bębna i nie obraca się podczas pracy. Złącze obrotowe 40167 wraz z trzpieniem 40168 to przegub po bocznej stronie bębna, który umożliwia obrót bębna przy jednoczesnym utrzymaniu szczelności. Oba elementy współpracują w jednym torze hydraulicznym, ale pełnią różne funkcje.

Czy nieszczelność przy wlocie bębna zawsze wynika z uszkodzenia wtryskiwacza?|Nie zawsze. Wyciek w tym obszarze może pochodzić z uszkodzonego gniazda w samym bębnie, ze zużytego uszczelnienia między wtryskiwaczem a gniazdem lub z uszkodzonego przyłącza po stronie węża pompy. Przed wymianą wtryskiwacza zlokalizuj dokładnie punkt wycieku - przy wkręconym wtryskiwaczu i ciśnieniu roboczym sprawdź, czy woda pojawia się na gwincie, na przyłączu węża czy na styku wtryskiwacza z obudową bębna.

Czy niedrożność wtryskiwacza może powodować spadek ciśnienia przy pracy przez bęben?|Tak. Osad mineralny lub zanieczyszczenia mechaniczne mogą częściowo blokować kanał wewnętrzny wtryskiwacza i ograniczać przepływ. Efektem jest niższe ciśnienie lub wydajność przy pracy przez bęben, przy zachowaniu pełnych parametrów przy podłączeniu węża bezpośrednio do pompy. Przed wymianą wtryskiwacza sprawdź drożność kanału wewnętrznego po demontażu.

Co sprawdzić w pierwszej kolejności, jeśli po wymianie wtryskiwacza wyciek nie ustąpił?|Sprawdź kolejno: stan gniazda w obudowie bębna, prawidłowość osadzenia uszczelnienia, dokręcenie wtryskiwacza i stan przyłącza węża po stronie pompy. Jeśli wyciek pojawia się na gwincie, a nie na styku czołowym, sprawdź typ zastosowanego uszczelnienia. Jeśli gniazdo w bębnie jest wyrobione lub uszkodzone, wtryskiwacz nie uszczelni się trwale niezależnie od momentu dokręcenia.

[/faq]
