Vstupný injektor bubna

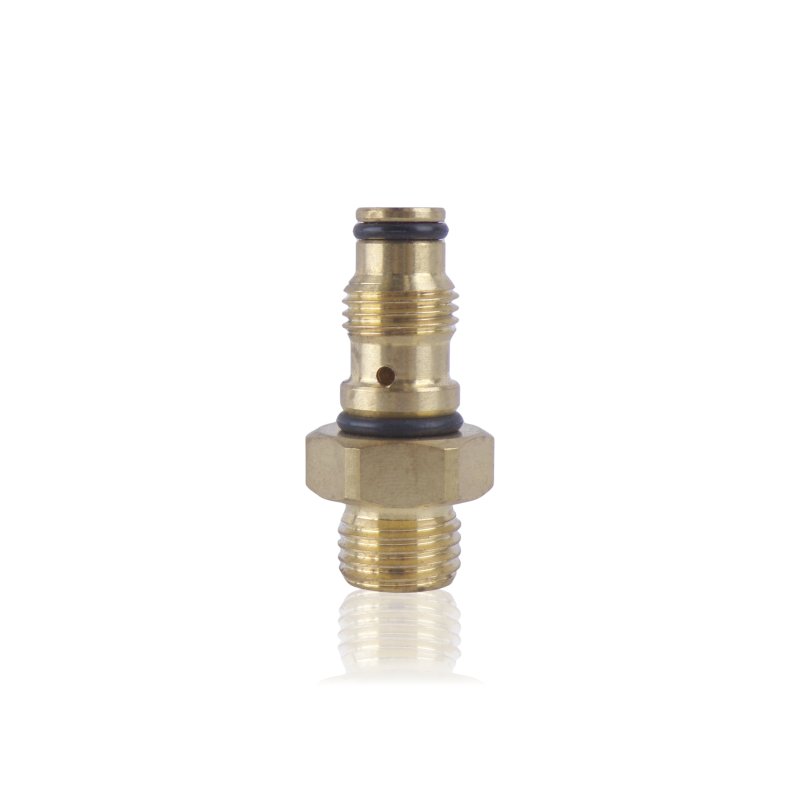

Bubon musí byť pripojený k čerpadlu umývačky, aby cez hadicu navinutú naň mohla prúdiť voda pod tlakom. Vstupný injektor 40169 je prvok, ktorý toto spojenie realizuje na vstupnej strane – spája inštaláciu čerpadla s hydraulickým okruhom bubna v bode vstupu vody do systému bubna.

Použitie

Injektor sa montuje na vstupnej strane navíjacieho bubna a tvorí miesto pripojenia hadice bubna k čerpadlu umývačky Kranzle. Vedie vodu pod pracovným tlakom z inštalácie čerpadla do hydraulického okruhu bubna. Spolupracuje s otočnou spojkou bubna – injektor na vstupnej strane a otočná spojka na bočnej strane bubna spolu tvoria kompletný hydraulický okruh umožňujúci voľné otáčanie bubna bez prerušenia prietoku vody.

Príznaky – kedy vymeniť

• Netesnosť v mieste pripojenia hadice bubna k čerpadlu – únik vody pri normálnom prevádzkovom tlaku.
• Poškodený závit alebo spojka na strane prípojky čerpadla – problémy so spoľahlivým osadením alebo odskrutkovaním injektora.
• Prasknutie tela injektora po mechanickom náraze alebo preťažení pri montáži.
• Obmedzený prietok cez bubon pri funkčnom čerpadle a priechodnej hadici – upchatý vnútorný kanál injektora.

Ako vybrať správny diel

Základom výberu je referenčné číslo 40169. Injektor musí geometricky pasovať do vstupného sedla bubna aj do prípojky na strane čerpadla – obe spojenia musia byť kompatibilné. Pri výmene porovnajte nový prvok s demontovaným z hľadiska geometrie prípojok a dĺžky. Ak sa netesnosť objavuje v oblasti vstupu bubna, posúďte pred objednaním aj stav sedla v samotnom bubne – poškodené sedlo vyžaduje samostatnú opravu bez ohľadu na výmenu injektora.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v navíjacích bubnoch tlakových umývačiek Kranzle so vstupnou prípojkou k čerpadlu. Spolupracuje v hydraulickom systéme bubna s otočnou spojkou 40167 a čapom otočnej spojky 40168. Kompatibilitu s konkrétnym modelom bubna overujte podľa referenčného čísla 40169 alebo servisného schémy bubna.

[faq]

Čím sa líši vstupný injektor od otočnej spojky v hydraulickom systéme bubna?|Vstupný injektor 40169 je statický prvok na strane čerpadla – spája inštaláciu čerpadla so vstupom bubna a počas prevádzky sa neotáča. Otočná spojka 40167 spolu s čapom 40168 je kĺb na bočnej strane bubna, ktorý umožňuje otáčanie bubna pri súčasnom udržiavaní tesnosti. Oba prvky spolupracujú v jednom hydraulickom okruhu, ale plnia rôzne funkcie.

Vyplýva netesnosť pri vstupe bubna vždy z poškodenia injektora?|Nie vždy. Únik v tejto oblasti môže pochádzať z poškodeného sedla v samotnom bubne, z opotrebovaného tesnenia medzi injektorom a sedlom alebo z poškodenej prípojky na strane hadice čerpadla. Pred výmenou injektora presne lokalizujte miesto úniku – pri zaskrutkovanom injektore a pracovnom tlaku skontrolujte, či sa voda objavuje na závite, na prípojke hadice alebo na styku injektora s krytom bubna.

Môže upchatý injektor spôsobiť pokles tlaku pri práci cez bubon?|Áno. Minerálne usadeniny alebo mechanické nečistoty môžu čiastočne blokovať vnútorný kanál injektora a obmedzovať prietok. Výsledkom je nižší tlak alebo výkon pri práci cez bubon, pričom pri priamom pripojení hadice k čerpadlu sú parametre zachované. Pred výmenou injektora skontrolujte po demontáži priechodnosť vnútorného kanála.

Čo skontrolovať ako prvé, ak únik po výmene injektora neustúpil?|Skontrolujte postupne: stav sedla v kryte bubna, správnosť osadenia tesnenia, dotiahnutie injektora a stav prípojky hadice na strane čerpadla. Ak sa únik objavuje na závite a nie na čelnom styku, skontrolujte typ použitého tesnenia. Ak je sedlo v bubne opotrebované alebo poškodené, injektor sa spoľahlivo nezatesnी bez ohľadu na použitý uťahovací moment.
