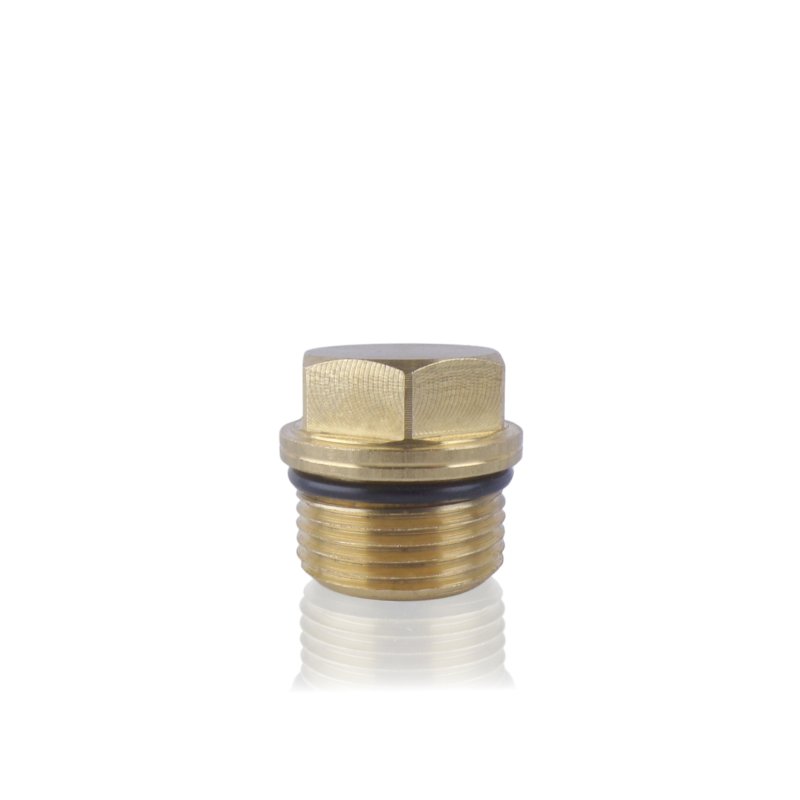

Korek Zaworu APG M21x1,5

Korek 41714 to element zamykający komorę zaworową od zewnątrz w bloku zaworowym (Ventilgehäuse 40.451 1) pompy AM myjki ciśnieniowej Kranzle. Gwint zewnętrzny M21×1,5 wkręca się w otwór bloku zaworowego, uszczelniając komorę zawierającą zielony zawór zwrotny (41.715 1) i O-ringi. Gwint M21×1,5 jest specyficzny dla tego bloku zaworowego – nie jest zamiennikiem ani rozszerzeniem standardowego gwintu M22×1,5 stosowanego w osprzęcie i lancach.

Zastosowanie

Korek montowany jest w bloku zaworowym APG pompy AM – jeden blok zawiera kilka takich korków, każdy zamykający oddzielną komorę zaworową. Przy prawidłowo wkręconym korku komora jest szczelna i zawór zwrotny może prawidłowo pracować – otwierać się przy skoku tłoczącym i zamykać przy ssącym. Korek przenosi pełne ciśnienie robocze pompy i musi być dokręcony do właściwego momentu, żeby nie przeciekał i nie luzował się przy drganiach.

Wymieniany przy serwisie bloku zaworowego, uszkodzeniu gwintu lub nieszczelności korka przy ciśnieniu roboczym.

Objawy – kiedy warto wymienić

• Wyciek wody przy korku podczas pracy pompy – przy ciśnieniu roboczym lub bezpośrednio po jego zaniku.
• Uszkodzony gwint M21×1,5 – korek nie wchodzi płynnie lub wykazuje luz po dokręceniu do nominalnego momentu.
• Uszkodzone gniazdo klucza na korpusie korka – niemożność pewnego odkręcenia bez ryzyka uszkodzenia bloku zaworowego.
• Korek poluzował się samoczynnie przy drganiach pompy – efekt niewystarczającego momentu dokręcenia lub uszkodzonego gwintu.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 41714 i gwincie M21×1,5. Gwint M21×1,5 jest niestandardowy i specyficzny dla bloku zaworowego APG pompy AM – nie zamawiaj korka M22×1,5 jako zamiennika. Różnica 1mm w średnicy gwintu sprawia, że korek M22 wejdzie w otwór M21 tylko kilka zwojów i nie uszczelni się prawidłowo, uszkadzając gwint w bloku zaworowym.

Blok zaworowy 40.451 1 zawiera kilka korków – przy demontażu bloku oceń stan wszystkich korków jednocześnie. Wyciek z jednego korka po długiej eksploatacji może sugerować, że pozostałe są w podobnym stanie.

Przy wymianie korka oceń jednocześnie stan O-ringu 15×2 (41.716) i O-ringu 16×2 (13.150) w tej samej komorze zaworowej – te elementy pracują razem i przy otwartym bloku ich wymiana jest uzasadniona.

Kompatybilność

Korek zaworu APG do bloku zaworowego pompy AM (Ventilgehäuse 40.451 1) myjek ciśnieniowych Kranzle quadro TST, Profi TST i therm CA. Gwint M21×1,5. Elementy współpracujące w bloku zaworowym: zawór zielony 41.715 1, O-ring 15×2 (41.716), O-ring 16×2 (13.150). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41714.

[faq]

Co to jest system APG i dlaczego korek nosi tę nazwę?|APG to oznaczenie zestawu zaworowego stosowanego w pompie AM Kranzle – zawory APG to zielone zawory zwrotne (41.715 1) montowane w bloku zaworowym 40.451 1. Zestaw naprawczy Rep.-Satz Ventile APG (41.748 1) obejmuje O-ringi i zawory dla całego bloku. Korek 41714 zamyka komory tych zaworów od zewnątrz, stąd jego powiązanie z oznaczeniem APG – jest integralną częścią tego węzła zaworowego.

Dlaczego gwint korka to M21×1,5, a nie standardowe M22×1,5 stosowane w osprzęcie Kranzle?|Gwint M21×1,5 w bloku zaworowym APG to celowy dobór producenta dla konkretnego wymiaru otworu w bloku. Osprzęt zewnętrzny Kranzle (lance, pistolety, złączki) używa M22×1,5 jako standardu połączeń – to inny kontekst techniczny niż wewnętrzne gwinty bloku zaworowego pompy. Pomylenie tych dwóch gwintów przy zamawianiu korka może skutkować zakupem elementu, który nie pasuje do bloku i uszkodzeniem gwintu w pompie przy próbie wkręcenia.

Jak ocenić, czy problem leży w korku, czy w gwincie bloku zaworowego?|Odkręć stary korek i obejrzyj gwint w otworze bloku – powinien być regularny, bez wyrwanych lub spłaszczonych zwojów. Wkręć nowy korek ręką: jeśli wchodzi z wyraźnym luzem już od pierwszych zwojów lub nie chwyta gwintu prawidłowo, gwint w bloku jest uszkodzony. Wymiana samego korka nie rozwiąże wówczas problemu nieszczelności – konieczna jest naprawa gwintu w bloku (wkładka gwintowa) lub wymiana bloku zaworowego 40.451 1.

[/faq]
