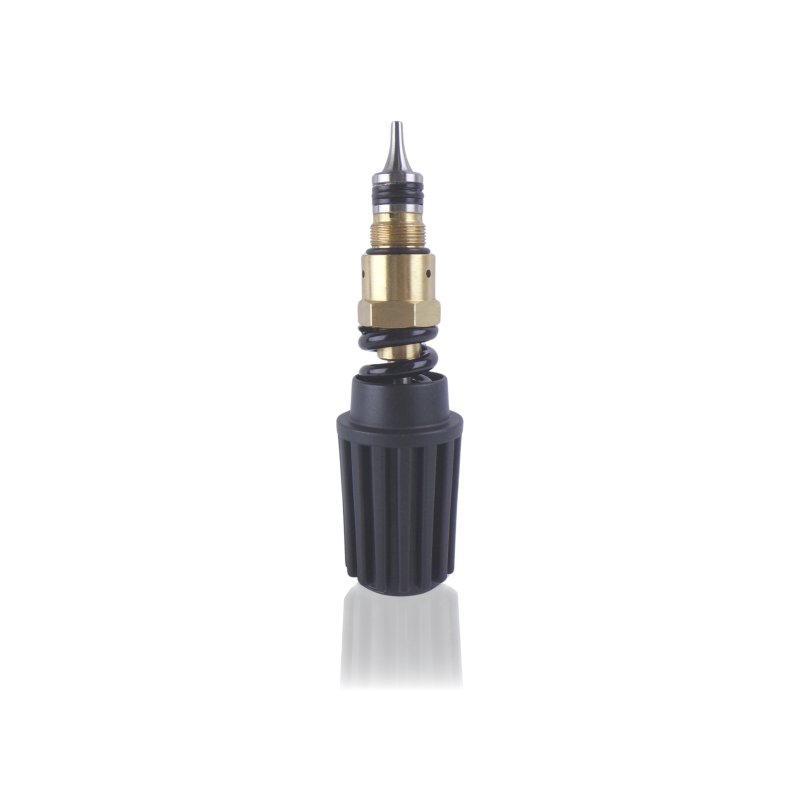

Regulačný ventil s gombíkom – komplet

Ventil 40490 je kompletná súprava na opravu alebo výmenu sústavy regulácie pracovného tlaku v čerpadle vysokotlakovej umývačky Kranzle. Súprava obsahuje všetky diely potrebné na úplnú obnovu uzla:

• riadiaci piest 14134,
• špeciálne vedenie piestu 42105,
• tesnenia Parbaks 16mm (13159) a 8mm (14123),
• O-krúžok 16x2 (13150),
• čiernu pružinu ventilu 14125,
• prítlačný kotúč pružiny 14126,
• ihličkové ložisko 14146,
• poisťovací kolík 3x14mm 14148,
• gombík 40457 s krytkou 40458,
• dve matice M8x1 (14144),
• samoistiaca matica 14152.

Kompletná súprava eliminuje potrebu samostatného výberu a objednávania dielov.

Použitie

Ventil sa montuje do hydraulického bloku čerpadla, na trase medzi tlakovou komorou a pracovným vývodom. Riadiaci piest 14134, vedený vo vedení 42105, reaguje na tlak na strane pištole – pri otvorenej pištoli voda prúdi pracovným okruhom; pri zavretej pištoli piest prepína prietok na bypass a voda sa vracia do vstupného okruhu bez zaťažovania piestov čerpadla. Gombík 40457 mení predpätie pružiny ventilu 14125, čo nastavuje spínací tlak medzi pracovným režimom a bypassom. Ihličkové ložisko 14146 umožňuje plynulé otáčanie gombíka pod zaťažením pružiny bez nadmerného odporu. Tesnenia Parbaks 16mm a 8mm a O-krúžok 16x2 tesnia riadiaci piest na oboch stranách jeho vedenia.

Príznaky – kedy vymeniť

• Regulácia tlaku nie je možná – gombík sa otáča bez účinku alebo tlak zostáva konštantný bez ohľadu na nastavenie.
• Čerpadlo sa po zavretí pištole neprepína do bypassu – tlak stúpa nad normu a motor pracuje pod zvýšeným zaťažením pri uzavretom okruhu.
• Samovoľné prepínanie do bypassu počas prevádzky s otvorenou pištoľou – pracovný tlak nepravidelne klesá a obnovuje sa bez zmeny nastavenia gombíka.
• Únik vody z oblasti ventilu pri pracovnom tlaku – opotrebované tesnenia Parbaks alebo O-krúžok riadiaceho piestu.
• Tvrdé, zaseknuté alebo nerovnomerné otáčanie gombíka – opotrebované ihličkové ložisko 14146 alebo poškodený mechanizmus gombíka.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 40490. Regulačné ventily sa medzi modelmi čerpadiel líšia rozsahom regulácie tlaku, geometriou riadiaceho piestu a konfiguráciou prípojok – náhrada s iným číslom nemusí fyzicky pasovať alebo môže poskytovať iný rozsah regulácie.

Ak je poškodený iba jeden diel súpravy – napríklad iba gombík 40457 alebo krytka 40458 – skontrolujte dostupnosť týchto dielov ako samostatných položiek. Pri poškodení riadiaceho piestu, vedenia alebo tesnení je výmena kompletnej súpravy 40490 spoľahlivejšia ako výber jednotlivých dielov pre opotrebované teleso.

Po montáži vždy nastavte pracovný tlak od začiatku – nový diel má továrenské predpätie pružiny, ktoré sa môže líšiť od predchádzajúceho nastavenia.

Kompatibilita

Kompletná opravná súprava pre regulačný ventil v čerpadlách vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 40490.

[faq]

Čo presne obsahuje súprava 40490 – postačuje na úplnú výmenu ventilu bez dokúpenia čohokoľvek ďalšieho?|Súprava 40490 obsahuje 13 dielov: riadiaci piest 14134, špeciálne vedenie piestu 42105, Parbaks 16mm (131
