Krzywka 12,0

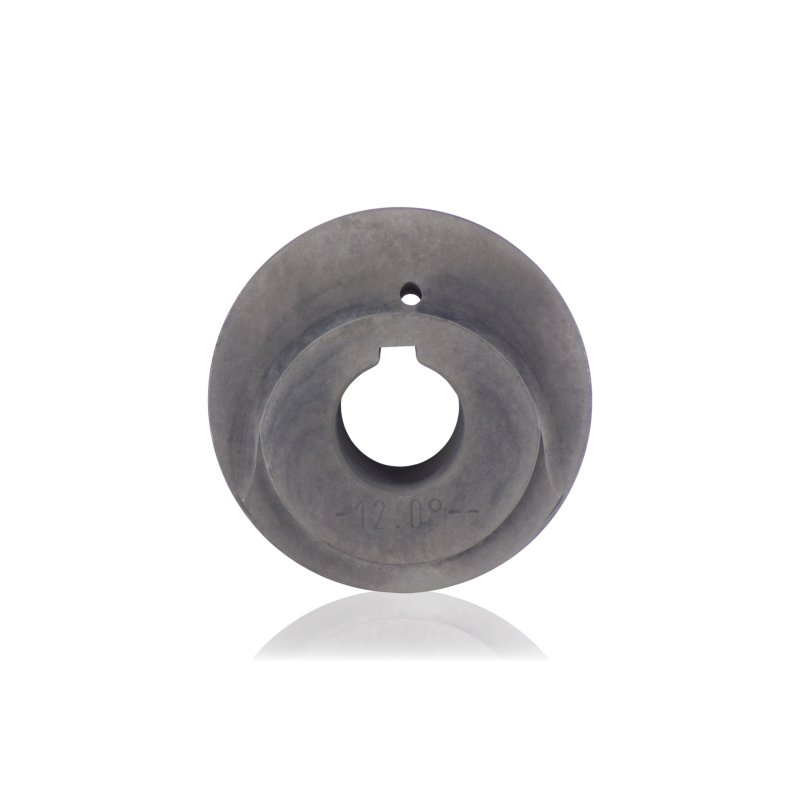

Krzywka 40523120 o kącie 12,0° to element napędu pompy serii AQ myjki ciśnieniowej Kranzle. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 12,0° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy AQ. Przy każdym obrocie wału krzywka, ustawiona pod kątem 12,0°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 12,0° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Element pracuje w pakiecie łożyskowym, który zapewnia właściwe osadzenie i luz osiowy na wale.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy AQ.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia.
• Uszkodzenie łożyska oporowego pakietu łożyskowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Wymiana jako część pakietu – jeśli jeden element węzła krzywkowego wykazuje zużycie po długiej eksploatacji, pozostałe są zazwyczaj w podobnym stanie.

Jak dobrać właściwy element

Kąt 12,0° to parametr istotny, ale niewystarczający do doboru samodzielnie – pompy AQ mogą mieć kilka wariantów krzywki o identycznym kącie, różniących się geometrią osadzenia na wale. Identyczny kąt nie gwarantuje zamienności.

Identyfikuj po numerze referencyjnym 40523120. Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – elementy te pracują razem i zużywają się w zbliżonym czasie. Jeśli nie masz pewności co do typu napędu pompy – zweryfikuj na demontowanej maszynie lub w dokumentacji modelu przed zamówieniem.

Kompatybilność

Część napędu pompy serii AQ myjek ciśnieniowych Kranzle, kąt krzywki 12,0°. Nie jest zamiennikiem krzywek AQ o innych kątach (9,5° – 4052395, 10,8° – 40523108). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40523120.

[faq]

W serii AQ występują krzywki 9,5°, 10,8° i 12,0° – czy większy kąt zawsze oznacza "lepszą" lub "mocniejszą" pompę?|Nie w sensie ogólnym – większy kąt oznacza dłuższy skok tłoków, a przez to wyższy wydatek wody przy tej samej prędkości obrotowej wału. Czy to "lepsze" zależy od przeznaczenia: pompa z krzywką 12,0° dostarczy więcej wody, ale przy tej samej moc silnika może to oznaczać niższe maksymalne ciśnienie niż przy mniejszym kącie – producent dopasowuje kąt krzywki do całej charakterystyki pompy, nie tylko jednego parametru. Krzywka 12,0° w pompie zaprojektowanej pod 9,5° nie "ulepszy" jej – zmieni parametry poza zakres projektowy.

Jak zidentyfikować kąt 12,0° na krzywce bez demontażu całego pakietu łożyskowego?|Oznaczenie kąta znajduje się zazwyczaj na bocznej lub czołowej powierzchni krzywki i może być niewidoczne przy zamontowanym łożysku. Przy pierwszym serwisie nieznanej pompy AQ jedyną pewną metodą jest demontaż pakietu łożyskowego i odczyt oznaczenia na krzywce. Jeśli dysponujesz pełnym numerem modelu pompy lub myjki, kąt krzywki można ustalić z katalogu części Kranzle dla danego modelu bez demontażu.

Po czym rozpoznać wczesne zużycie krzywki, zanim pojawią się wyraźne wibracje pompy?|Przy demontażu pakietu łożyskowego obejrzyj powierzchnię styku krzywki z łożyskiem w świetle bocznym – wczesne zużycie objawia się matową, lekko nierówną powierzchnią w miejscu kontaktu, zanim pojawią się widoczne rysy lub wytarcia. Sprawdź też, czy łożysko oporowe obraca się równomiernie po powierzchni krzywki przy ręcznym obróceniu – opór lub chrzęst wskazuje na uszkodzenie jednego z tych elementów.

[/faq]
