Vačka 12,0

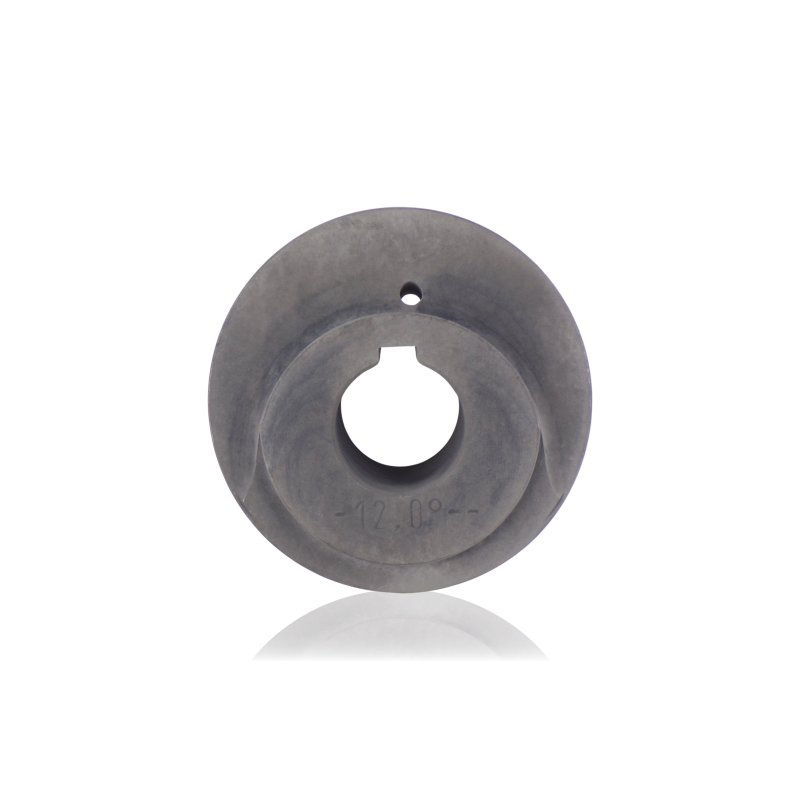

Vačka 40523120 s uhlom 12,0° je pohonným prvkom čerpadla série AQ vysokotlakovej umývačky Kranzle. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 12,0° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla AQ. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 12,0°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 12,0° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Diel pracuje v ložiskovom balíku, ktorý zabezpečuje správne usadenie a axiálnu vôľu na hriadeli.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla AQ.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia.
• Poškodenie opierkového ložiska balíka spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Výmena ako súčasť balíka – ak jeden diel vačkového uzla vykazuje opotrebenie po dlhej prevádzke, ostatné sú zvyčajne v podobnom stave.

Ako vybrať správny diel

Uhol 12,0° je relevantný parameter, ale na samostatný výber nepostačuje – čerpadlá AQ môžu mať viacero variantov vačky s identickým uhlom, ktoré sa líšia geometriou osadenia na hriadeli. Identický uhol nezaručuje zameniteľnosť.

Identifikujte podľa referenčného čísla 40523120. Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – tieto diely pracujú spoločne a opotrebúvajú sa v podobnom čase. Ak si nie ste istí typom pohonu čerpadla – overte na demontovanom stroji alebo v dokumentácii modelu pred objednaním.

Kompatibilita

Pohonný diel pre čerpadlá série AQ vysokotlakových umývačiek Kranzle, uhol vačky 12,0°. Nie je náhradou za vačky AQ s inými uhlami (9,5° – 4052395, 10,8° – 40523108). Presný rozsah kompatibility overujte podľa referenčného čísla 40523120.

[faq]

V sérii AQ sa vyskytujú vačky 9,5°, 10,8° a 12,0° – znamená väčší uhol vždy "lepšie" alebo "silnejšie" čerpadlo?|Nie vo všeobecnom zmysle – väčší uhol znamená dlhší zdvih piestov, a tým vyššiu výdatnosť vody pri rovnakých otáčkach hriadeľa. Či je to "lepšie" závisí od určenia: čerpadlo s vačkou 12,0° dodá viac vody, ale pri rovnakom výkone motora to môže znamenať nižší maximálny tlak ako pri menšom uhle – výrobca prispôsobuje uhol vačky celkovej charakteristike čerpadla, nie jedinému parametru. Vačka 12,0° v čerpadle navrhnutom pre 9,5° ho "nezlepší" – posunie parametre mimo projektovaný rozsah.

Ako identifikovať uhol 12,0° na vačke bez demontáže celého ložiskového balíka?|Označenie uhla sa zvyčajne nachádza na bočnej alebo čelnej ploche vačky a môže byť neviditeľné pri namontovanom ložisku. Pri prvom servise neznámeho čerpadla AQ je jediná spoľahlivá metóda demontáž ložiskového balíka a prečítanie označenia na vačke. Ak máte k dispozícii plné číslo modelu čerpadla alebo umývačky, uhol vačky možno zistiť z katalógu dielov Kranzle pre daný model bez demontáže.

Ako rozpoznať včasné opotrebenie vačky, skôr ako sa objavia výrazné vibrácie čerpadla?|Pri demontáži ložiskového balíka prezrite povrch styku vačky s ložiskom v bočnom svetle – včasné opotrebenie sa prejavuje matným, mierne nerovným povrchom v mieste kontaktu, ešte pred vznikom viditeľných rýh alebo stôp opotrebovania. Skontrolujte tiež, či sa opierkové ložisko pri ručnom otáčaní rovnomerne otáča po povrchu vačky – odpor alebo škriekanie poukazuje na poškodenie jedného z týchto dielov.
