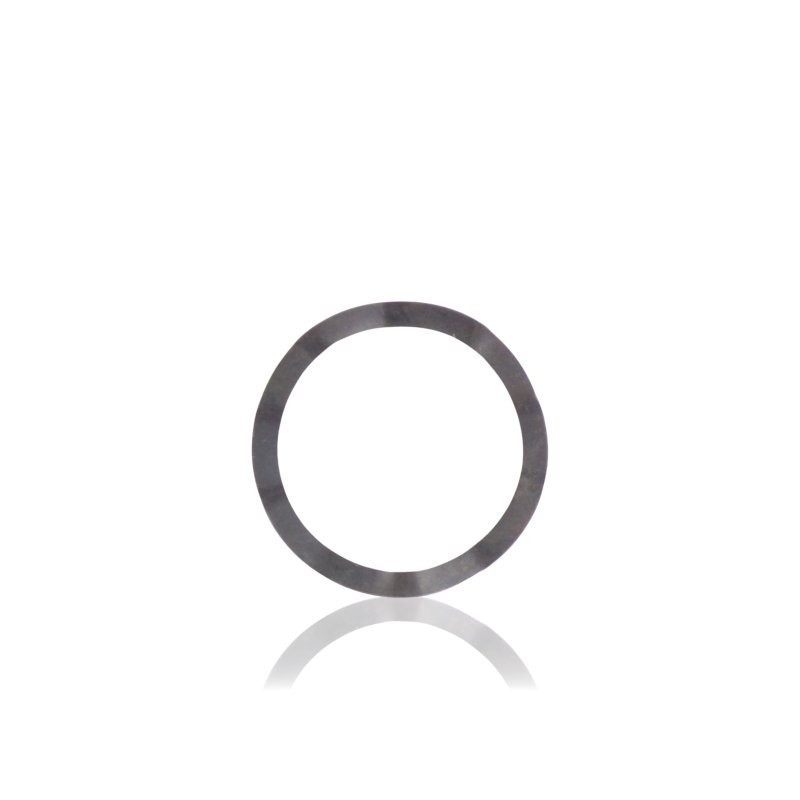

Kompenzačná podložka

Pružná podložka spolupracujúca s ložiskom strany B (6205-2Z) v motore BG90. Kompenzuje axiálnu vôľu vznikajúcu v dôsledku montážnych tolerancií a tepelnej rozťažnosti počas prevádzky motora.

Použitie

Podložka dotláča ložisko 6205-2Z, čím zabezpečuje stály prítlak kompenzujúci axiálnu vôľu hriadeľa motora. Zabraňuje posunu ložiska v sedle počas prevádzky a obmedzuje vibrácie vyplývajúce z nadmernej vôle.

Príznaky – kedy vymeniť

• Vycítiteľná axiálna vôľa hriadeľa motora pri ručnom pohybe ventilátorom, napriek funkčnému ložisku 6205-2Z.
• Jemné klepanie alebo hrkotanie zo strany motora pri zmenách záťaže, ktoré ustúpi po výmene podložky.
• Podložka je sploštená, stratila pružnosť alebo je viditeľne deformovaná pri demontáži motora.
• Opakovaná, rýchla vôľa ložiska napriek nedávnej výmene samotného ložiska 6205-2Z bez výmeny podložky.

Ako vybrať správny diel

Základom výberu je referenčné číslo 43318 – podložka je určená pre ložisko 6205-2Z v motore BG90, používanom tak v modeloch 115-185, ako aj v rade Profi 160/175/195 TST.

Pri výmene ložiska 6205-2Z (43.317) je vhodné posúdiť stav tejto podložky súčasne – strata pružnosti podložky skracuje životnosť aj nového ložiska.

[faq]

Treba túto podložku vymieňať pri každej výmene ložiska 6205-2Z, alebo len keď je zjavne poškodená?|Ak si podložka zachovala pružnosť a nie je deformovaná, možno ju použiť znova. Pri viditeľnej strate pružnosti je vhodné vymeniť ju spolu s ložiskom, aby sa motor nemusel opätovne demontovať o krátky čas.

Motor má axiálnu vôľu napriek novému ložisku a novej podložke – čo ešte skontrolovať?|Oplatí sa skontrolovať stav ložiskového sedla v telese motora a uloženie ložiska strany A (7304 BEP) na opačnej strane hriadeľa – vôľa môže vyplývať z opotrebenia sedla, nielen z prvkov na strane B.

Spôsobí absencia tejto podložky (vynechanie pri montáži) okamžité poškodenie nového ložiska?|Nie okamžite, ale chýbajúca kompenzácia axiálnej vôle urýchľuje opotrebenie ložiska a zvyšuje vibrácie motora – lepšie ju pri výmene ložiska nevynechávať, aj keď stará podložka vyzerá funkčne.

[/faq]
