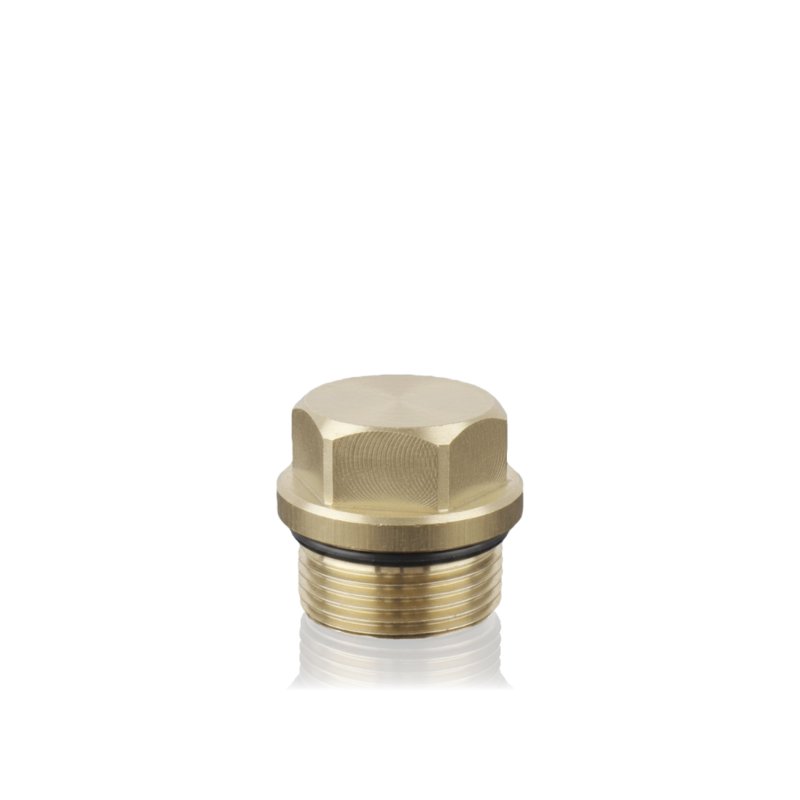

Mosadzná zátka ventilu čerpadla M24x1,5 SW22

Zátka 42026 je mosadzným dielom uzatvárajúcim ventilový kanál vo ventilnom bloku čerpadla vysokotlakovej umývačky Kranzle. Vonkajší závit M24×1,5 sa zaskrutkuje do otvoru ventilného bloku a utesňuje ventilovú komoru pod pracovným tlakom čerpadla. Šesťhranná hlava pre kľúč SW22 (plochý alebo okrúžkový kľúč 22mm) umožňuje spoľahlivé utiahnutie a demontáž bez rizika šmyknutia nástroja. Mosadzné teleso zabezpečuje odolnosť voči korózii pri stálom kontakte s pracovnou vodou a eliminuje riziko galvanickej korózie pri kontakte s hliníkovým ventilným blokom.

Použitie

Zátka sa montuje do otvoru ventilného bloku čerpadla – uzatvára kanál vedúci do ventilovej komory zvonku. Prenáša plný pracovný tlak čerpadla v mieste usadenia. Mosadz je typickým materiálom pre spojovacie a ventilové diely v hydraulických systémoch vystavených vode – nekoroduje pri dlhodobom kontakte s pracovnou vodou a nezadiera sa v hliníkových sedlách tak ako nechránená oceľ.

Vymieňa sa pri servise ventilného bloku, poškodení závitu M24×1,5 alebo netesnosti zátky pri pracovnom tlaku.

Príznaky – kedy vymeniť

• Únik vody pri zátke počas prevádzky čerpadla – pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Poškodený závit M24×1,5 – zátka nevchádza plynule alebo vykazuje vôľu po utiahnutí na menovitý moment.
• Zrezaný alebo poškodený šesťhran hlavy – spoľahlivý úchop kľúčom SW22 nie je možný bez rizika zaoblenia hrán.
• Zátka sa pri vibráciách čerpadla samovoľne uvoľnila – nedostatočný uťahovací moment alebo poškodený závit.
• Viditeľná korózia alebo bodová korózia na tesniacom povrchu – napriek mosadzi možná pri agresívnych čistiacich prostriedkoch alebo vode s extrémnym pH.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 42026 a závitu M24×1,5. M24×1,5 je jemný metrický závit – nezamieňajte s M24×2 (štandardný metrický závit) ani s palcovými závitmi 3/4" s podobným priemerom. Stúpanie 1,5mm pri M24 je jemný závit – vskrutkuje sa s výrazne iným odporom ako M24×2 v rovnakom otvore.

Materiál mosadz je neoddeliteľnou vlastnosťou tejto zátky – pri objednávaní náhrady potvrďte materiál. Oceľová zátka v hliníkovom ventilnom bloku pri stálom kontakte s vodou môže viesť ku galvanickej korózii, ktorú je ťažké odlíšiť od bežného opotrebovania závitu.

Pri výmene zátky posúďte spôsob tesnenia – či zátka tesní cez závit (PTFE páska alebo pasta) alebo cez čelný prvok (podložka, O-krúžok). Pred objednaním skontrolujte demontovaný diel.

Kompatibilita

Mosadzná ventilová zátka pre ventilný blok čerpadiel vysokotlakových umývačiek Kranzle. Závit M24×1,5, kľúč SW22. Presný rozsah kompatibility overujte podľa referenčného čísla 42026 a závitu M24×1,5.

[faq]

Prečo je zátka mosadzná namiesto oceľovej – je mosadz v tomto použití odolnejšia?|Mosadz v kontakte s pracovnou vodou nekoroduje za podmienok typických pre čerpadlá vysokotlakových umývačiek – pri vodovodnej vode a štandardných čistiacich prostriedkoch. Dôležitejšie je správanie pri kontakte s hliníkovým ventilným blokom: oceľ osadená v hliníku vo vlhkom prostredí vytvára galvanický článok, ktorý koroduje hliník v okolí závitu a sťažuje alebo znemožňuje neskoršiu demontáž. Mosadz a hliník tvoria menej agresívny galvanický pár, čo toto riziko znižuje.

Aký kľúč použiť pri zátke SW22 a ako zabrániť šmyknutiu pri utiahnutí?|SW22 je plochý alebo okrúžkový kľúč veľkosti 22mm – pri mosadznej zátke preferujte okrúžkový kľúč alebo nástrčnicu 22mm, ktoré uchopia šesťhran hlavy zo všetkých šiestich strán. Plochý kľúč uchopuje len dve plochy a pri požadovanom uťahovacom momente mosadznej hlavy môže šmyknúť a zaobliť hrany. Mosadz je mäkšia ako oceľ – nepoužívajte nastaviteľné kľúče ani kliešte bez ochrany, ktoré môžu deformovať hrany hlavy.

Čím sa závit M24×1,5 líši od M24×2 a ako skontrolovať správne stúpanie pred objednaním?|M24×1,5 je jemný metrický závit so stúpaním 1,5mm – čo znamená, že jedna plná otáčka posunie zátku o 1,5mm. M24×2 je štandardný metrický závit so stúpaním 2mm pri rovnakom priemere. Vskrutkovanie zátky M24×2 do otvoru M24×1,5 nie je možné – závity sa správne nezazúbia. Pred objednaním skontrolujte stúpanie posuvným meradlom na demontovanej zátke alebo závitovým meradlom, ak máte pochybnosti o variante.

[/faq]
