Redukcia 3/8" pre manometer poistného ventilu

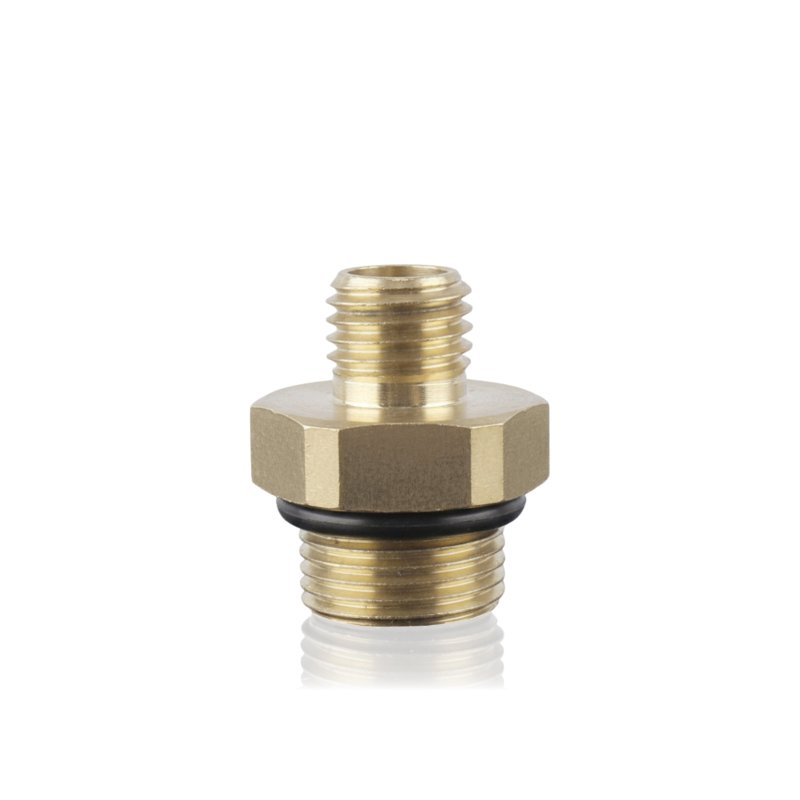

Diel 44868 je priechodná závitová redukcia spájajúca závit 3/8" poistného ventilu čerpadla vysokotlakovej umývačky Kranzle so závitom manometra alebo meracieho potrubia. Jeden koniec sa zaskrutkuje do otvoru 3/8" poistného ventilu; druhý prijíma manometer alebo meracie potrubie s iným rozmerom závitu. Diel nemá bočné porty ani uzatvárajúci mechanizmus – je výlučne prechodovým adaptérom umožňujúcim pripojenie meracieho prístroja k okruhu poistného ventilu.

Použitie

Redukcia sa montuje ako trvalá prípojka medzi poistným ventilom čerpadla a meracím potrubím alebo manometrom. Umožňuje pripojenie meracieho prístroja s iným závitom ako 3/8" bez ďalších adaptérov. Používa sa pri servise bezpečnostného okruhu čerpadla a kalibrácii tlaku zopnutia poistného ventilu – poistný ventil by mal zopnúť cca 15% nad pracovným tlakom čerpadla, čo si vyžaduje priame meranie pri tomto dieli.

Vymieňa sa pri poškodení závitu na ktorejkoľvek strane alebo pri mechanickom poškodení telesa.

Príznaky – kedy vymeniť

• Únik pri závite 3/8" na strane poistného ventilu – poškodený závit alebo absencia správneho utesnenia spojenia.
• Únik pri závite na strane manometra alebo meracieho potrubia – poškodený závit na tej strane redukcie.
• Mechanické poškodenie alebo korózia telesa – najmä pri stálej expozícii pracovnej vode a premenlivým teplotám.
• Nemožnosť tesného pripojenia manometra – poškodený závit na strane meracej prípojky po opakovanej montáži a demontáži.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 44868. Pred objednaním potvrďte oba závity redukcie na demontovanom diele: závit 3/8" na strane poistného ventilu a závit na strane manometra alebo meracieho potrubia. Zmena ktoréhokoľvek znamená inú redukciu.

Palcový kužeľový závit BSPT a valcový závit BSPP majú identický vonkajší priemer pri 3/8" – rozlíšte ich tým, že pri vskrutkovaní do otvoru ventilu kužeľový dáva narastajúci odpor a valcový rovnomerný. Metóda tesnenia závisí od typu závitu: kužeľový sa tesní PTFE páskou navinutou v smere závitu alebo hydraulickou závitovou pastou; valcový sa tesní cez čelný prvok.

Kompatibilita

Závitová redukcia pre prípojku meracieho potrubia pri poistnom ventile čerpadiel vysokotlakových umývačiek Kranzle. Závit na strane ventilu: 3/8" – typ (kužeľový/valcový) overte na demontovanom diele. Presný rozsah kompatibility overujte podľa referenčného čísla 44868.

[faq]

Čím sa redukcia 44868 líši od zátky s portom manometra (napr. 40591) – oba sa týkajú merania tlaku?|Zátka s portom manometra (40591) uzatvára otvor a má bočné sedlo na pripojenie manometra – voda ňou neprechádza. Redukcia 44868 je priechodný diel – spája závit poistného ventilu so závitom manometra alebo meracieho potrubia ako priama prechodka medzi dvoma rôznymi rozmermi závitu. Voda alebo tlak prechádza redukciou do pripojeného meracieho prístroja.

Zostáva redukcia 44868 v okruhu natrvalo, alebo sa po meraní demontuje?|Ak sa manometer pripája len pri servise, redukcia zostáva vo ventile ako trvalé adaptačné sedlo. Uzavretie okruhu zabezpečuje zaskrutkovaný manometer – pri odpojenom manometri sa do výstupu redukcie zaskrutkuje záslepka. Bez manometra a bez záslepky je výstup redukcie pri pracovnom tlaku zdrojom úniku.

Prečo používať závitovú redukciu namiesto manometra priamo so závitom 3/8"?|Manometre a meracie potrubia majú vlastné štandardné závity prípojky – často iné ako 3/8" používaný pri poistných ventiloch čerpadiel. Redukcia 44868 eliminuje potrebu manometra s neštandardným závitom alebo viacerých adaptérov skrutkovaných k sebe. Jeden diel prispôsobí prípojku ventilu štandardnému závitu meracieho prístroja.

Ako utesniť oba závity redukcie pri montáži?|Každý závit sa tesní nezávisle a metódou vhodnou pre jeho typ. Kužeľový závit BSPT sa tesní PTFE páskou navinutou v smere závitu alebo hydraulickou závitovou pastou. Valcový závit BSPP sa tesní cez čelný prvok – O-krúžok alebo medenú podložku pri spojení s manometrom. Pred montážou identifikujte typ každého závitu samostatne – redukcia môže mať na oboch stranách rôzne typy závitov.

Vydrží redukcia 44868 tlak vyšší ako pracovný tlak čerpadla?|Redukcia montovaná pri poistnom ventile musí vydržať tlak najmenej rovný prahu zopnutia tohto ventilu – teda vyšší ako nominálny pracovný tlak čerpadla. Originál 44868 je na to určený. Pri objednávaní náhrady z externého zdroja potvrďte pracovný tlak náhrady pred montážou – nepoužívajte redukciu s neovereným pracovným tlakom na tomto mieste okruhu.
