Korek 3/8" z Wyjściem na Manometr

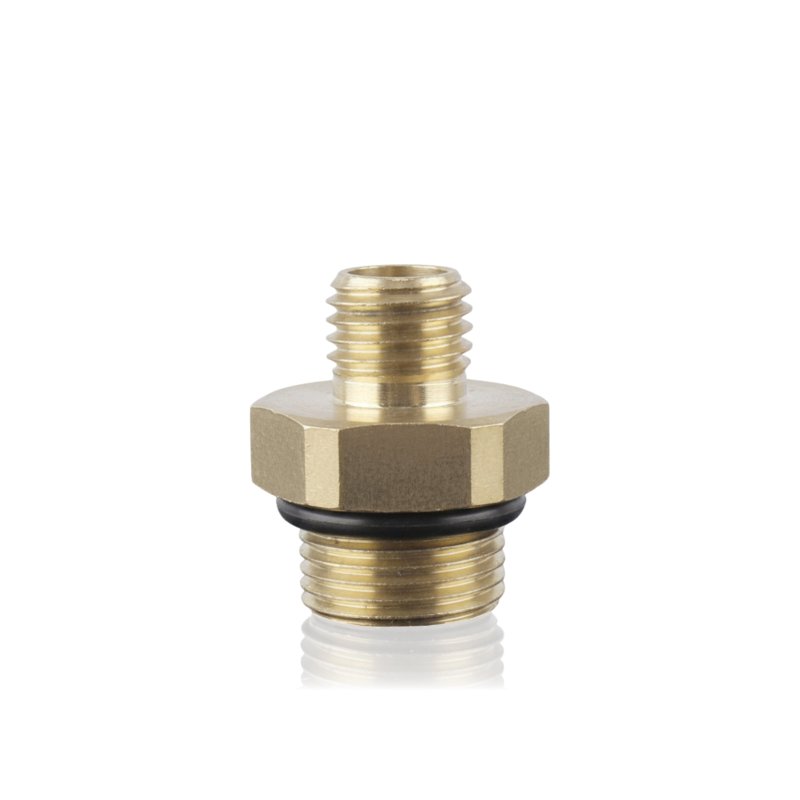

Element 44868 to przelotowa redukcja gwintowa łącząca gwint 3/8" zaworu bezpieczeństwa pompy myjki ciśnieniowej Kranzle z gwintem przyłącza manometru lub przewodu pomiarowego ciśnienia. Jeden koniec wkręca się w otwór 3/8" zaworu bezpieczeństwa, drugi przyjmuje manometr lub przewód pomiarowy o innym rozmiarze gwintu. Element nie ma bocznych portów ani mechanizmu zamykającego – jest wyłącznie adapterem przejściowym umożliwiającym podłączenie przyrządu pomiarowego do układu zaworu bezpieczeństwa.

Zastosowanie

Redukcja montowana jest jako stałe przyłącze między zaworem bezpieczeństwa pompy a przewodem pomiarowym ciśnienia lub manometrem. Umożliwia podłączenie przyrządu pomiarowego o innym gwincie niż 3/8" bez dodatkowych adapterów. Stosowana przy serwisie układu bezpieczeństwa pompy i kalibracji ciśnienia zadziałania zaworu bezpieczeństwa – zawór bezpieczeństwa powinien zadziałać ok. 15% powyżej ciśnienia roboczego pompy, co wymaga pomiaru bezpośrednio przy tym elemencie.

Wymieniany przy uszkodzeniu gwintu po którejkolwiek stronie lub mechanicznym uszkodzeniu korpusu.

Objawy – kiedy warto wymienić

• Wyciek przy gwincie 3/8" po stronie zaworu bezpieczeństwa – uszkodzony gwint lub brak właściwego uszczelnienia połączenia.
• Wyciek przy gwincie po stronie manometru lub przewodu pomiarowego – uszkodzony gwint po tej stronie redukcji.
• Mechaniczne uszkodzenie lub korozja korpusu – szczególnie przy stałej ekspozycji na wodę roboczą i zmienne temperatury.
• Niemożność szczelnego podłączenia manometru – uszkodzony gwint po stronie przyłącza pomiarowego po wielokrotnym montażu i demontażu.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 44868. Przed zamówieniem potwierdź oba gwinty redukcji na demontowanym elemencie: gwint 3/8" po stronie zaworu bezpieczeństwa i gwint po stronie manometru lub przewodu pomiarowego. Zmiana któregokolwiek oznacza inną redukcję.

Gwint 3/8" calowy stożkowy BSPT i walcowy BSPP mają identyczną średnicę zewnętrzną – rozróżnij je przez sprawdzenie, czy wkręcanie w otwór zaworu daje narastający opór (stożkowy) czy jednostajny (walcowy). Metoda uszczelnienia zależy od typu gwintu: stożkowy uszczelnia się taśmą PTFE lub pastą do gwintów, walcowy przez element czołowy.

Kompatybilność

Redukcja gwintowa do przyłącza przewodu pomiarowego przy zaworze bezpieczeństwa pomp myjek ciśnieniowych Kranzle. Gwint po stronie zaworu: 3/8" – typ (stożkowy/walcowy) weryfikuj na demontowanym elemencie. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 44868.

[faq]

Czym redukcja 44868 różni się od korka z portem manometrycznym (np. 40591) – oba dotyczą pomiaru ciśnienia?|Korek z portem manometrycznym (40591) zamyka otwór i ma boczne gniazdo do podłączenia manometru – woda przez niego nie przepływa. Redukcja 44868 to element przelotowy – łączy gwint zaworu bezpieczeństwa z gwintem manometru lub przewodu pomiarowego jako prosta przejściówka między dwoma różnymi rozmiarami gwintu. Woda lub ciśnienie przepływa przez redukcję do podłączonego przyrządu pomiarowego.

Czy redukcja 44868 pozostaje w układzie na stałe, czy jest demontowana po pomiarze?|Jeśli manometr podłączany jest tylko przy serwisie, redukcja pozostaje w zaworze jako stałe gniazdo adaptacyjne. Zamknięcie układu zapewnia wkręcony manometr – przy odłączonym manometrze w wylot redukcji wkręca się zaślepkę. Bez manometru i bez zaślepki wylot redukcji przy ciśnieniu roboczym jest nieszczelnością.

Po co stosować redukcję gwintową zamiast manometru bezpośrednio z gwintem 3/8"?|Manometry i przewody pomiarowe mają swoje standardowe gwinty przyłączeniowe – często inne niż 3/8" stosowane przy zaworach bezpieczeństwa pomp. Redukcja 44868 eliminuje konieczność stosowania manometru z niestandardowym gwintem lub pośrednich adapterów skręcanych ze sobą. Jeden element adaptuje przyłącze zaworu do standardowego gwintu przyrządu pomiarowego.

[/faq]
