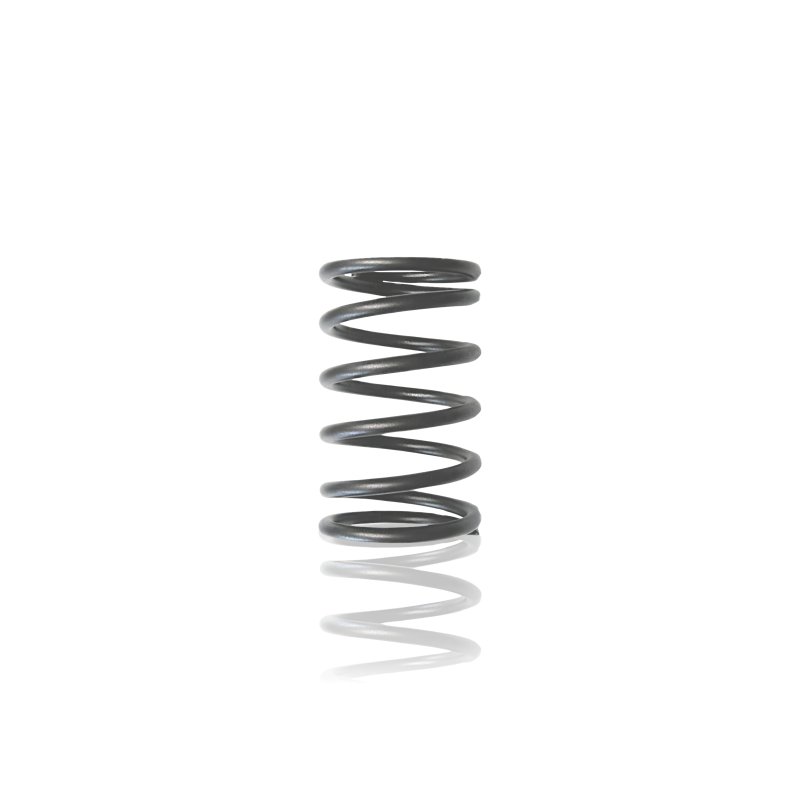

Sprężyna Tłoka 4,0x35,5x65mm

Sprężyna 40453 o wymiarach 4x35x65mm pracuje w układzie tłokowym pompy myjki ciśnieniowej Kranzle. Zadaniem sprężyny jest powrót tłoka do pozycji wyjściowej po każdym skoku roboczym – bez tego ruchu powrotnego pompa nie może prawidłowo zasysać wody ani utrzymać regularnego cyklu pracy. Wymiary w formacie polskiej normy: 4mm to średnica drutu, 35mm to średnica zewnętrzna zwojów, 65mm to długość swobodna (bez obciążenia).

Zastosowanie

Sprężyna montowana jest w cylindrze tłokowym pompy – bezpośrednio przy tłoku lub w gnieździe oporowym prowadzenia tłoka, zależnie od konstrukcji głowicy. Pracuje w cyklu ciągłym przy każdym obrocie wału korbowego lub krzywki napędowej. Przy prawidłowej sprężystości ruch tłoka jest symetryczny i rytmiczny. Zużyta lub pęknięta sprężyna zaburza ten rytm – najpierw nieznacznie, z czasem coraz wyraźniej.

Element wymieniany podczas serwisu pompy – przy rozebraniu głowicy, wymianie uszczelek tłokowych lub po stwierdzeniu nieprawidłowości ciśnieniowych niezwiązanych z zaworami ani uszczelnieniami.

Objawy – kiedy warto wymienić

• Nieregularne ciśnienie robocze – pulsowanie lub wyraźne skoki ciśnienia przy stałych obrotach silnika, które wcześniej nie występowały.
• Spadek maksymalnego ciśnienia bez wyraźnej przyczyny po stronie zaworów, uszczelek czy dyszy.
• Wyraźny rytmiczny stuk z obszaru głowicy pompy podczas pracy – szczególnie przy zimnym rozruchu.
• Widoczna deformacja lub pęknięcie zwojów sprężyny podczas przeglądu – skrócenie długości swobodnej względem wartości nominalnej 65mm lub nierówny skok zwojów.
• Zmęczenie materiału po długim okresie eksploatacji – brak zewnętrznych uszkodzeń, ale sprężyna nie wraca do długości swobodnej po rozprężeniu.

Jak dobrać właściwy element

Dobór wyłącznie po wszystkich trzech wymiarach jednocześnie: średnica drutu 4mm, średnica zewnętrzna 35mm, długość swobodna 65mm. Zmiana któregokolwiek wymiaru oznacza inną sprężynę o innych właściwościach sprężystych – nawet wizualnie podobna sprężyna o innej średnicy drutu ma inną charakterystykę siły.

Przy demontażu zmierz długość swobodną wyjętej sprężyny – jeśli jest krótsza niż 65mm, sprężyna jest zmęczona. Zmierz też średnicę zewnętrzną i drut suwmiarką przed zamówieniem – pomyłka o 1mm w średnicy drutu przy sprężynach pompowych przekłada się na wyraźną różnicę siły docisku tłoka.

W pompach tłokowych z kilkoma cylindrami sprężyny pracują w zbliżonych warunkach. Jeśli jedna wykazuje zużycie, pozostałe zazwyczaj są w podobnym stanie – warto wymienić komplet podczas jednego demontażu.

Identyfikację po numerze referencyjnym 40453 traktuj jako potwierdzenie doboru – nie jedyną podstawę. Przy wątpliwościach co do modelu pompy weryfikuj wymiary na demontowanej części.

Kompatybilność

Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40453 i wymiarach 4x35x65mm – porównaj z demontowaną sprężyną przed zamówieniem.

[faq]

Skąd wiem, że to sprężyna jest przyczyną problemów, a nie zawory ani uszczelnienia tłoka?|Uszkodzona sprężyna daje objawy rytmiczne i proporcjonalne do obrotów – pulsowanie ciśnienia, które przyspiesza wraz z obrotami silnika. Uszkodzone zawory powodują stały, niezmienny spadek ciśnienia lub brak ciśnienia. Nieszczelne uszczelnienia tłokowe objawiają się wyciekiem oleju lub wody z głowicy. Jeśli ciśnienie pulsuje rytmicznie, ale przy rozebraniu głowicy zawory i uszczelnienia są sprawne – sprężyna jest właściwym miejscem poszukiwania przyczyny.

Czy wymiar „długość swobodna" sprężyny to długość zabudowana, czy zmierzona poza pompą?|Długość swobodna to wymiar sprężyny bez żadnego obciążenia – zmierzony po wyjęciu z pompy, gdy sprężyna leży luźno. W zabudowie sprężyna jest zawsze ściśnięta do długości roboczej. Przy zamawianiu zamiennika podajesz długość swobodną – 65mm w przypadku 40453. Nie mierz sprężyny w zamontowanej pozycji, bo uzyskasz długość roboczą, nie swobodną.

Czy sprężynę tłoka wymienia się zawsze razem z uszczelnieniami tłokowymi?|Nie ma takiego wymogu, ale jeśli pompa jest już rozebrana do poziomu tłoka, wymiana uszczelek tłokowych przy tej samej okazji jest uzasadniona – szczególnie jeśli maszyna ma za sobą kilka sezonów pracy. Sama sprężyna nie powoduje zużycia uszczelek, ale rozbieranie głowicy tylko po to, żeby za kilka miesięcy zrobić to ponownie dla uszczelek, jest niepraktyczne.

Jak zmierzyć, czy sprężyna jest zmęczona, jeśli nie jest pęknięta?|Zmierz długość swobodną wyjętej sprężyny i porównaj z wartością nominalną 65mm. Skrócenie o 2–3mm lub więcej oznacza zmęczenie materiału – sprężyna nie wytwarza już nominalnej siły docisku. Sprawdź też równomierność skoku zwojów – przy zmęczeniu materiałowym zwoje bywają nierównomiernie rozłożone. Sprężyna pęknięta jest oczywista; sprężyna zmęczona bez pęknięcia wymaga pomiaru.

[/faq].
