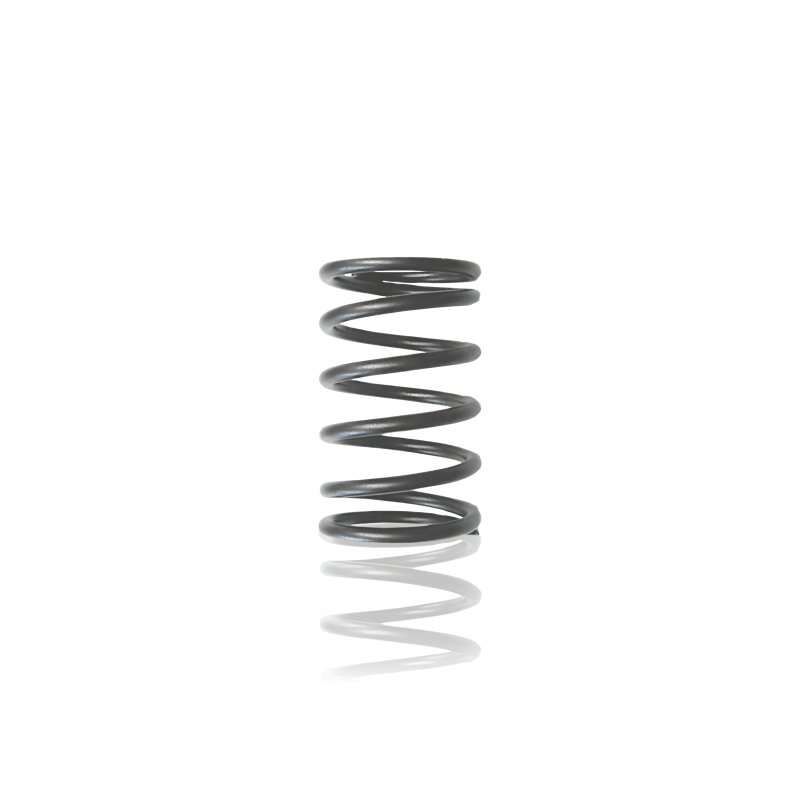

Piestová pružina 4x35,5x65mm

Pružina 40453 s rozmermi 4x35x65mm pracuje v piestovej sústave čerpadla vysokotlakovej umývačky Kranzle. Úlohou pružiny je návrat piestu do východiskovej polohy po každom pracovnom zdvihu – bez tohto spätného pohybu čerpadlo nemôže správne nasávať vodu ani udržiavať pravidelný pracovný cyklus. Rozmery v štandardnom formáte: 4mm je priemer drôtu, 35mm je vonkajší priemer závitov, 65mm je voľná dĺžka (bez zaťaženia).

Použitie

Pružina sa montuje do piestového valca čerpadla – priamo pri pieste alebo v opierkovom sedadle vedenia piestu, v závislosti od konštrukcie hlavy. Pracuje nepretržite pri každej otáčke kľukového hriadeľa alebo hnacej vačky. Pri správnej pružnosti je pohyb piestu symetrický a rytmický. Opotrebovaná alebo zlomená pružina tento rytmus narúša – spočiatku mierne, časom čoraz výraznejšie.

Servisný diel vymieňaný počas opravy čerpadla – pri rozobratí hlavy, výmene piestových tesnení alebo po zistení tlakových nepravidelností nesúvisiacich s ventilmi ani tesneniami.

Príznaky – kedy vymeniť

• Nepravidelný pracovný tlak – pulzovanie alebo výrazné tlakové skoky pri konštantných otáčkach motora, ktoré sa predtým nevyskytovali.
• Pokles maximálneho tlaku bez zjavnej príčiny na strane ventilov, tesnení alebo trysiek.
• Výrazné rytmické klepanie z oblasti hlavy čerpadla počas prevádzky – najmä pri studenom štarte.
• Viditeľná deformácia alebo prasknutie závitov pružiny počas prehliadky – skrátenie voľnej dĺžky oproti menovitej hodnote 65mm alebo nerovnomerný zdvih závitov.
• Únava materiálu po dlhej dobe prevádzky – žiadne vonkajšie poškodenie, ale pružina sa po roztiahnutí nevracia na voľnú dĺžku.

Ako vybrať správny diel

Výber musí byť založený na všetkých troch rozmeroch súčasne: priemer drôtu 4mm, vonkajší priemer 35mm, voľná dĺžka 65mm. Zmena ktoréhokoľvek rozmeru znamená inú pružinu s inými pružnostnými vlastnosťami – aj vizuálne podobná pružina s iným priemerom drôtu má inú silová charakteristiku.

Pri demontáži zmerajte voľnú dĺžku vybranej pružiny – ak je kratšia ako 65mm, pružina je unavená. Pred objednaním zmerajte aj vonkajší priemer a drôt posuvným meradlom – chyba 1mm v priemere drôtu pri čerpadlových pružinách sa prejaví výrazným rozdielom v prítlačnej sile piestu.

V piestových čerpadlách s viacerými valcami pružiny pracujú za podobných podmienok. Ak jedna vykazuje opotrebenie, ostatné sú zvyčajne v podobnom stave – odporúča sa vymeniť celú súpravu počas jednej demontáže.

Identifikáciu podľa referenčného čísla 40453 považujte za potvrdenie výberu – nie jediný základ. Pri pochybnostiach o modeli čerpadla overte rozmery na demontovanom diele.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 40453 a rozmerov 4x35x65mm – pred objednaním porovnajte s demontovanou pružinou.

[faq]

Ako zistím, že príčinou problémov je pružina a nie ventily ani piestové tesnenia?|Poškodená pružina dáva rytmické príznaky úmerné otáčkam – pulzovanie tlaku, ktoré sa zrýchľuje spolu s otáčkami motora. Poškodené ventily spôsobujú stály, nemenný pokles tlaku alebo stratu tlaku. Netesné piestové tesnenia sa prejavujú únikom oleja alebo vody z hlavy. Ak tlak pulzuje rytmicky, ale pri rozobratí hlavy sú ventily a tesnenia v poriadku – pružina je správnym miestom hľadania príčiny.

Je rozmer „voľná dĺžka" pružiny zabudovaná dĺžka, alebo dĺžka meraná mimo čerpadla?|Voľná dĺžka je rozmer pružiny bez akéhokoľvek zaťaženia – meraný po vybraní z čerpadla, keď pružina leží voľne. V zabudovanej polohe je pružina vždy stlačená na pracovnú dĺžku. Pri objednávaní náhrady uvádzate voľnú dĺžku – 65mm v prípade 40453. Nemerajte pružinu v namontovanej polohe, pretože získate pracovnú dĺžku, nie voľnú.

Musí sa piestová pružina vždy vymieňať spolu s piestovými tesneniami?|Neexistuje taká požiadavka, ale ak je čerpadlo už rozobraté na úroveň piestu, výmena piestových tesnení pri rovnakej príležitosti je odôvodnená – najmä ak má stroj za sebou niekoľko sezón prevádzky. Samotná pružina nespôsobuje opotrebenie tesnení, ale rozberať hlavu len preto, aby sa to o niekoľko mesiacov zopakovalo kvôli tesneniam, je nepraktické.

Ako zmerať, či je pružina unavená, ak nie je prasknutá?|Zmerajte voľnú dĺžku vybranej pružiny a porovnajte s menovitou hodnotou 65mm. Skrátenie o 2–3mm alebo viac znamená únavu materiálu – pružina už nevyvíja menovitú prítlačnú silu. Skontrolujte aj rovnomernosť zdvihu závitov – pri únave materiálu bývajú závity nerovnomerne rozložené. Prasknutá pružina je zrejmá; unavená pružina bez prasknutia vyžaduje meranie.

[/faq]
