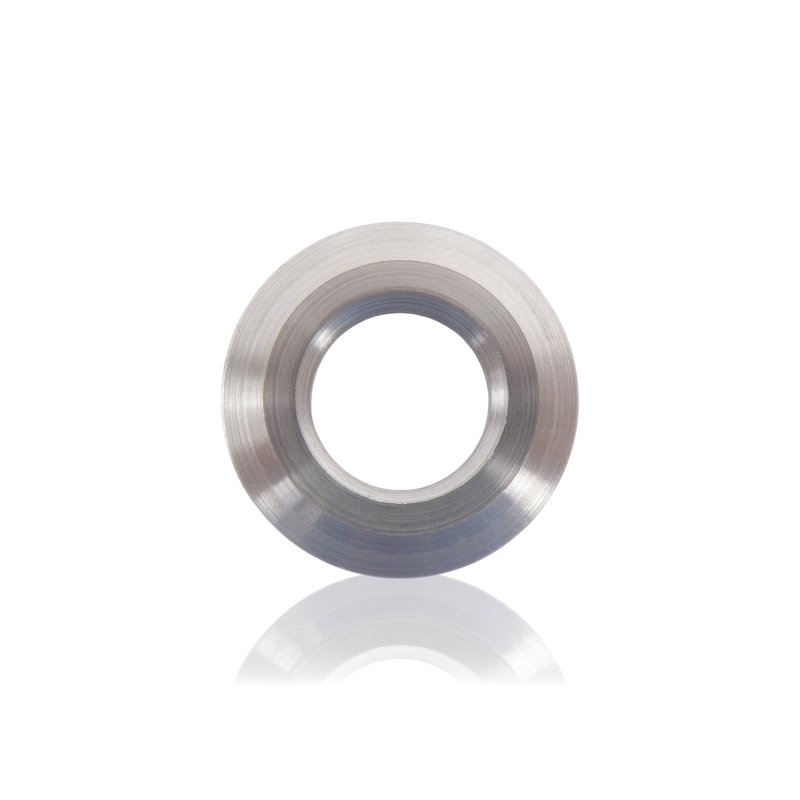

Podkładka pod Sprężynę Tłoka 15mm

Metalowa tarcza osadzona między sprężyną tłoka a plunżerem 15mm w mechanizmie napędowym pompy. Przenosi siłę docisku sprężyny równomiernie na plunżer.

Zastosowanie

Tarcza pracuje w komorze mechanizmu napędowego pompy (Getriebeteil), w sekwencji sprężyna tłoka – tarcza dociskowa – plunżer – pierścień ustalający. Zapewnia stabilne, osiowe przenoszenie nacisku sprężyny na plunżer podczas pracy pompy.

Objawy – kiedy warto wymienić

• Tarcza jest wyraźnie wytarta lub ma nierówną powierzchnię przylegania do sprężyny lub plunżera.
• Widoczne wgniecenia lub ślady punktowego zużycia w miejscu kontaktu ze sprężyną.
• Nierówna praca pompy lub spadek ciśnienia przy demontażu mechanizmu ujawniającym przekrzywioną lub pękniętą tarczę.
• Zwiększony luz osiowy plunżera przy ręcznym poruszaniu mechanizmem po zdjęciu obudowy.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 42909 oraz zgodność ze średnicą plunżera 15mm – tarcza nie jest wymienna z wersjami do plunżerów 14mm ani 18mm, mimo podobnego wyglądu.

Przy wymianie warto ocenić też stan samej sprężyny tłoka (41.033) i plunżera (42.908) – wytarta tarcza często towarzyszy zużyciu tych sąsiednich elementów.

Kompatybilność

Kränzle X A15 TST, X A17 TST, X 8/150 TST, X 10/140 TST, K 2195 TS/TST – mechanizm napędowy pompy z plunżerem 15mm.

[faq]

Jak sprawdzić, czy w mojej maszynie jest plunżer 15mm, zanim zamówię tarczę?|Najpewniej porównać bezpośrednio zdemontowaną tarczę lub plunżer z zamawianą częścią – oznaczenia modeli X A15/A17 TST bywają różnie opisywane w dokumentacji, więc numer katalogowy jest pewniejszym punktem odniesienia niż sama nazwa modelu.

Czy przy wymianie tarczy trzeba rozkręcać całą pompę, czy wystarczy zdjąć obudowę mechanizmu napędowego?|Dostęp do tarczy wymaga zdjęcia obudowy mechanizmu napędowego (Gehäuseplatte) i wyjęcia zespołu sprężyna-plunżer – nie da się jej wymienić bez tego demontażu.

Czy wytarta tarcza dociskowa może uszkodzić sam plunżer?|Tak – nierówny docisk sprężyny przy zużytej lub przekrzywionej tarczy powoduje niesymetryczne obciążenie plunżera, co przyspiesza zużycie jego powierzchni i uszczelnień w bloku zaworowym.

Czy tarcza 15mm różni się czymś między X A15/A17 TST a K 2195 TS/TST, mimo tego samego numeru?|Nie – ten sam numer katalogowy 42909 oznacza identyczną część fizyczną, używaną w obu rodzinach modeli w tej samej roli w mechanizmie napędowym.

[/faq]
