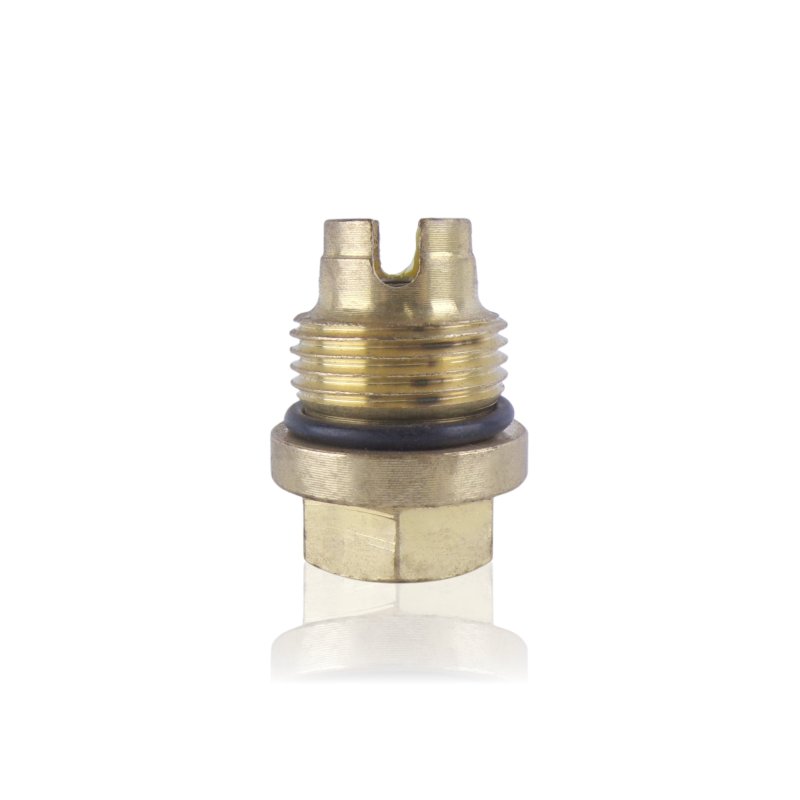

Korek Zaworu Zwrotnego z Wyjściem na Manometr

Korek 40591 to element bloku zaworowego pompy myjki ciśnieniowej Kranzle łączący dwie funkcje w jednym korpusie: mechanizm zaworu zwrotnego oraz port do podłączenia manometru. Zawór zwrotny blokuje cofanie się wody do cylindra po zakończeniu skoku tłoczącego. Port manometryczny umożliwia pomiar ciśnienia roboczego w tym punkcie układu bez rozbierania pompy – wystarczy podłączyć manometr do gniazda i odczytać ciśnienie przy pracującej myjce. Korek bez tego portu jest oddzielną częścią o innym numerze – 40591 stosowany jest tam, gdzie wymagany jest pomiar lub monitorowanie ciśnienia w bloku zaworowym.

Zastosowanie

Korek montowany jest w otworze bloku zaworowego pompy, w miejscu gdzie jednocześnie wymagany jest zawór zwrotny i dostęp do pomiaru ciśnienia. Port manometryczny w korpusie korka to gwintowany otwór przyjmujący przyłącze manometru lub zaślepiony korkiem gdy nieużywany. Umożliwia diagnostykę ciśnienia bezpośrednio w bloku zaworowym – bez konieczności demontażu węża czy osprzętu i bez przerywania pracy pompy. Jest to szczególnie przydatne przy diagnozowaniu nieprawidłowości ciśnieniowych, gdy trzeba zlokalizować, czy problem leży po stronie pompy czy osprzętu.

Wymieniany przy uszkodzeniu korpusu, nieszczelności mechanizmu zaworu zwrotnego lub uszkodzeniu portu manometrycznego uniemożliwiającym pewne podłączenie manometru.

Objawy – kiedy warto wymienić

• Wyciek wody z obszaru korka przy ciśnieniu roboczym – uszkodzone uszczelnienie mechanizmu zaworu zwrotnego lub nieszczelność w połączeniu korka z blokiem zaworowym.
• Wyciek z portu manometrycznego przy zaślepionym lub podłączonym manometrze – uszkodzony gwint portu lub uszczelnienie gniazda manometru.
• Pulsowanie ciśnienia lub cofanie wody do cylindra – zużyty mechanizm zaworu zwrotnego wewnątrz korka.
• Mechaniczne uszkodzenie korpusu – pęknięcie, szczególnie w obszarze portu manometrycznego, gdzie dodatkowy otwór lokalnie osłabia materiał.
• Niemożność szczelnego podłączenia manometru do portu – uszkodzony gwint gniazda manometrycznego po nieprawidłowym montażu lub demontażu przyłącza.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 40591. Kluczowa różnica w stosunku do korków zaworu zwrotnego bez portu manometrycznego (np. 40522) to obecność dodatkowego gniazda w korpusie – widocznego jako gwintowany otwór boczny lub czołowy w korpusie korka. Montaż korka bez portu w miejscu przewidzianym dla 40591 pozbawi możliwości pomiaru ciśnienia w tym punkcie; montaż 40591 w miejscu zwykłego korka jest możliwy geometrycznie, ale wymaga zaślepienia portu manometrycznego korkiem, by uniknąć wycieku.

Przed zamówieniem zidentyfikuj typ gwintu portu manometrycznego na demontowanym korku – manometry Kranzle mogą mieć specyficzny gwint przyłącza. Zastosowanie manometru z niekompatybilnym gwintem grozi uszkodzeniem portu.

Kompatybilność

Część bloku zaworowego pomp myjek ciśnieniowych Kranzle. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40591. Nie jest zamiennikiem korków zaworu zwrotnego bez portu manometrycznego – pełni dodatkową funkcję diagnostyczną.

[faq]

Do czego służy port manometryczny w korku zaworu zwrotnego i kiedy faktycznie się go używa?|Port manometryczny umożliwia pomiar ciśnienia bezpośrednio w bloku zaworowym – między pompą a układem roboczym – bez rozbierania instalacji. Używa się go przede wszystkim przy diagnostyce: gdy myjka nie osiąga nominalnego ciśnienia, podłączenie manometru do tego portu pozwala ustalić, czy problem leży w pompie (ciśnienie niskie już na wyjściu bloku), czy po stronie osprzętu i węża (ciśnienie na bloku prawidłowe, strata gdzieś dalej). Przy typowej eksploatacji port pozostaje zaślepiony korkiem – podłączenie manometru jest czynnością serwisową, nie stałą konfiguracją.

Czym 40591 różni się od korka zaworu zwrotnego 40522 – czy można je stosować wymiennie?|Oba to korki zaworu zwrotnego, ale 40591 ma dodatkowy port manometryczny w korpusie. Wymienność zależy od miejsca montażu: jeśli w danym otworze bloku zaworowego wymagany jest dostęp diagnostyczny, należy stosować wyłącznie 40591 z portem. Montaż 40522 (bez portu) w tym miejscu jest możliwy geometrycznie, ale trwale pozbawia dostępu do pomiaru ciśnienia. W odwrotną stronę – 40591 można zamontować tam gdzie był 40522, zaślepiając port manometryczny – ale generuje to niepotrzebne dodatkowe uszczelnienie bez funkcji. Stosuj każdy z nich w miejscu, do którego był zaprojektowany.

Jak diagnozować pulsowanie ciśnienia przy użyciu portu manometrycznego 40591?|Podłącz manometr do portu i uruchom myjkę z otwartym pistoletem. Obserwuj wskazanie przy ustabilizowanych obrotach – igła manometru powinna stać stabilnie przy nominalnym ciśnieniu dla danego modelu. Wyraźne rytmiczne wahania igły proporcjonalne do obrotów pompy wskazują na problem w bloku zaworowym – zużyte zawory zwrotne lub nieszczelne uszczelnienia tłokowe. Stały, niezmienny spadek ciśnienia poniżej wartości nominalnej przy stabilnej igle to inny problem – prawdopodobnie zużyta dysza lub nieprawidłowe ustawienie zaworu regulacyjnego. Port manometryczny pozwala rozdzielić te dwie przyczyny bez dalszego demontażu.

[/faq]
