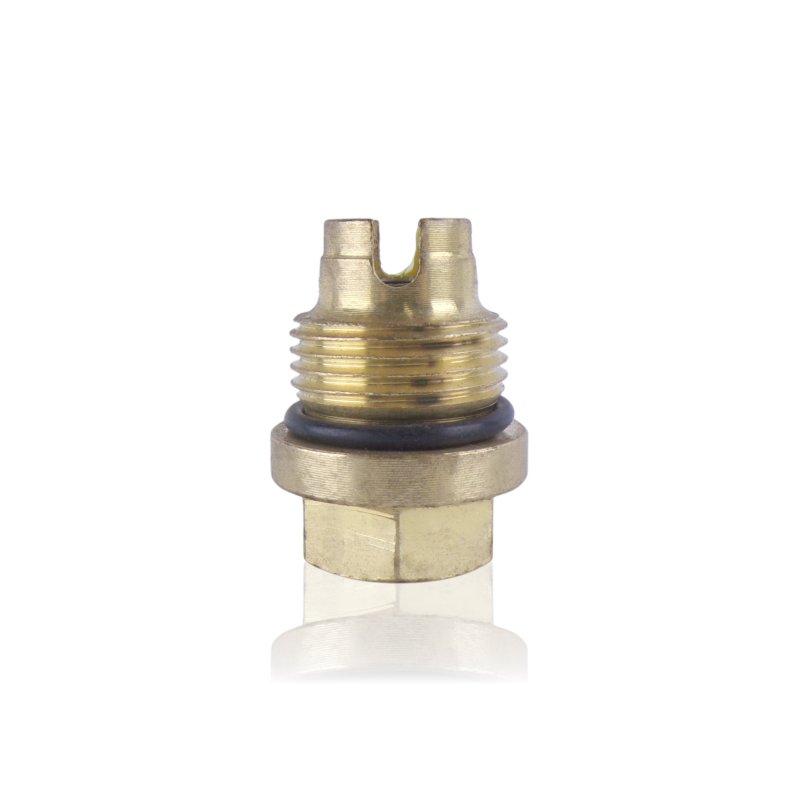

Zátka spätného ventilu s vývodom na manometer

Zátka 40591 je dielom ventilného bloku čerpadla vysokotlakovej umývačky Kranzle, ktorý spája dve funkcie v jednom telese: mechanizmus spätného ventilu a port na pripojenie manometra. Spätný ventil zabraňuje spätnému toku vody do valca po skončení tlačného zdvihu. Port manometra umožňuje meranie pracovného tlaku v tomto mieste okruhu bez rozbierania čerpadla – stačí pripojiť manometer k sedlu a pri bežiacej umývačke odčítať tlak. Zátka bez tohto portu je samostatný diel s iným referenčným číslom – 40591 sa používa tam, kde sa vyžaduje meranie alebo monitorovanie tlaku vo ventilnom bloku.

Použitie

Zátka sa montuje do otvoru ventilného bloku čerpadla, na mieste, kde sa súčasne vyžaduje spätný ventil aj prístup na meranie tlaku. Port manometra v telese zátky je závitový otvor prijímajúci prípojku manometra, alebo je uzavretý zátkou, keď sa nepoužíva. Umožňuje diagnostiku tlaku priamo vo ventilnom bloku – bez demontáže hadice alebo príslušenstva a bez prerušenia prevádzky čerpadla. Je to obzvlášť užitočné pri diagnostike tlakových nepravidelností, keď je potrebné zistiť, či problém spočíva na strane čerpadla alebo príslušenstva.

Vymieňa sa pri poškodení telesa, netesnosti mechanizmu spätného ventilu alebo poškodení portu manometra, ktoré znemožňuje spoľahlivé pripojenie manometra.

Príznaky – kedy vymeniť

• Únik vody z oblasti zátky pri pracovnom tlaku – poškodené tesnenie mechanizmu spätného ventilu alebo netesnosť v spojení zátky s ventilným blokom.
• Únik z portu manometra pri záslepke alebo pripojenom manometri – poškodený závit portu alebo tesnenie sedla manometra.
• Pulzovanie tlaku alebo spätný tok vody do valca – opotrebovaný mechanizmus spätného ventilu vnútri zátky.
• Mechanické poškodenie telesa – prasknutie, najmä v oblasti portu manometra, kde dodatočný otvor lokálne oslabuje materiál.
• Nemožnosť tesného pripojenia manometra k portu – poškodený závit sedla manometra po nesprávnej montáži alebo demontáži prípojky.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 40591. Kľúčový rozdiel oproti zátkam spätného ventilu bez portu manometra (napr. 40522) je prítomnosť dodatočného sedla v telese – viditeľného ako závitový bočný alebo čelný otvor v telese zátky. Namontovanie zátky bez portu na miesto určené pre 40591 trvalo znemožní meranie tlaku v tomto bode; namontovanie 40591 na miesto bežnej zátky je geometricky možné, ale vyžaduje záslepenie portu manometra zátkou, aby sa predišlo úniku.

Pred objednaním identifikujte typ závitu portu manometra na demontovanej zátke – manometre Kranzle môžu mať špecifický závit prípojky. Použitie manometra s nekompatibilným závitom hrozí poškodením portu.

Kompatibilita

Diel ventilného bloku čerpadiel vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 40591. Nie je náhradou za zátky spätného ventilu bez portu manometra – plní dodatočnú diagnostickú funkciu.

[faq]

Na čo slúži port manometra v zátke spätného ventilu a kedy sa skutočne používa?|Port manometra umožňuje meranie tlaku priamo vo ventilnom bloku – medzi čerpadlom a pracovným okruhom – bez rozbierania inštalácie. Používa sa predovšetkým pri diagnostike: keď umývačka nedosahuje nominálny tlak, pripojenie manometra k tomuto portu umožní zistiť, či problém spočíva v čerpadle (tlak nízky už na výstupe bloku) alebo na strane príslušenstva a hadice (tlak na bloku správny, strata niekde ďalej). Pri bežnej prevádzke port zostáva záslepkovaný – pripojenie manometra je servisný úkon, nie trvalá konfigurácia.

Čím sa 40591 líši od zátky spätného ventilu 40522 – možno ich používať zameniteľne?|Oba sú zátky spätného ventilu, ale 40591 má v telese dodatočný port manometra. Zameniteľnosť závisí od miesta montáže: ak sa v danom otvore ventilného bloku vyžaduje diagnostický prístup, je potrebné používať výlučne 40591 s portom. Namontovanie 40522 (bez portu) na toto miesto je geometricky možné, ale trvalo znemožní prístup k meraniu tlaku. V opačnom smere – 40591 možno namontovať tam, kde bol 40522, so záslepkovaným portom manometra – ale to vytvára zbytočné dodatočné tesnenie bez funkcie. Každý z nich používajte na mieste, pre ktoré bol navrhnutý.

Ako diagnostikovať pulzovanie tlaku pomocou portu manometra 40591?|Pripojte manometer k portu a spustite umývačku s otvorenou pištoľou. Sledujte ukazovanie pri stabilizovaných otáčkach – ihla manometra by mala stáť stabilne pri nominálnom tlaku pre daný model. Výrazné rytmické výkyvy ihly úmerné otáčkam čerpadla poukazujú na problém vo ventilnom bloku – opotrebované spätné ventily alebo netesné piestové tesnenia. Stály, nemenný pokles tlaku pod nominálnu hodnotu pri stabilnej ihle je iný problém – pravdepodobne opotrebovaná tryska alebo nesprávne nastavenie regulačného ventilu. Port manometra umožňuje oddeliť tieto dve príčiny bez ďalšej demontáže.
