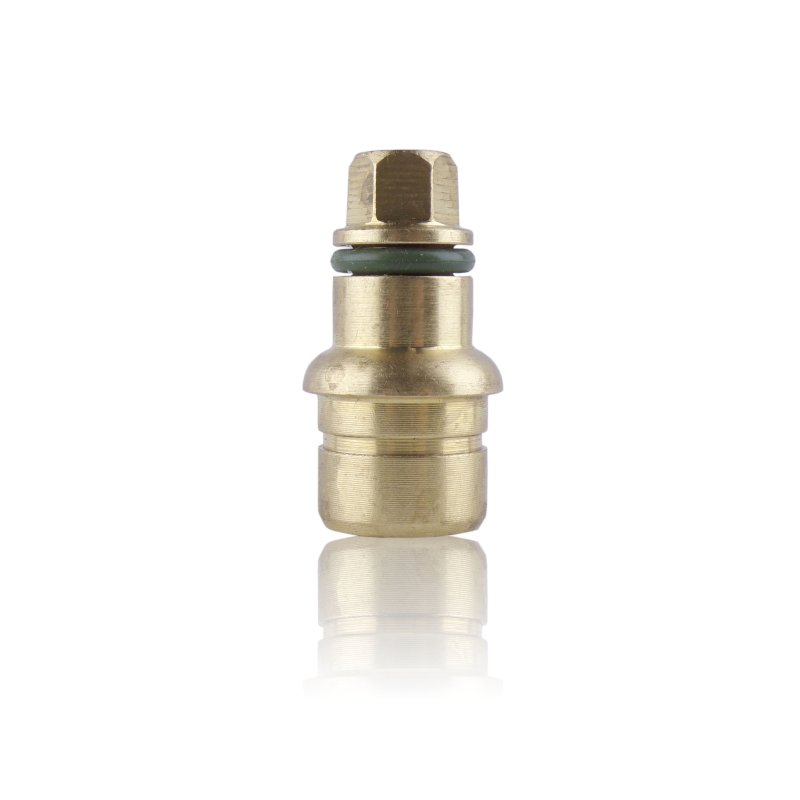

Koncovka pripojenia pištole 1/4" GW

Koncovka pripojenia pištole 1/4" GW je diel príslušenstva vysokotlakovej pištole s vnútorným závitom 1/4" (GW). Slúži na vytvorenie tesného závitového spojenia medzi pištoľou a hadicou, adaptérom alebo inou časťou prietokovej vetvy - podľa konkrétnej konfigurácie príslušenstva. V servise sa najčastejšie vymieňa pri poškodení závitu, vybehaní styčných plôch alebo pri opakovaných netesnostiach v mieste pripojenia.

MPN / referencia: 132771
Závit: 1/4" GW (vnútorný)

POUŽITIE

Koncovka sa používa pri typických servisných prácach na príslušenstve:

• oprava pripojenia pištole vo vysokotlakovom okruhu,
• obnovenie štandardu pripojenia 1/4" GW pri výmene dielov príslušenstva,
• odstránenie netesností v spoji pištoľ-hadica/adaptér,
• úprava konfigurácie príslušenstva, keď je potrebný vnútorný závit 1/4".

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu koncovky zvážte, ak sa objaví:

• únik na závitovom spoji aj pri správnom dotiahnutí,
• poškodenie alebo vybehanie závitu 1/4" (strhnutie, „preskakovanie“),
• prasknutie alebo deformácia po preťažení,
• neosiové uloženie a problém dotiahnuť spoj „na rovno“,
• opakované problémy po demontáži, keď sú na styčných plochách stopy opotrebenia.

AKO VYBRAŤ SPRÁVNY DIEL

Výber musí byť jednoznačný:

• potvrďte typ závitu: 1/4" GW (vnútorný),
• overte číslo výrobcu: MPN 132771,
• porovnajte s dielom z demontáže: dĺžku, tvar, spôsob osadenia v pištoli a typ tesniacej plochy,
• skontrolujte, aký diel sa bude skrutkovať z druhej strany (štandard a dĺžka závitu).

Pri závitových spojoch je kľúčová zhoda štandardu závitu a osiovosť montáže - skrutkovanie „nakrivo” rýchlo ničí závity.

KOMPATIBILITA

Koncovku vyberajte podľa MPN 132771 a podľa zhody s pripojením pištole vyžadujúcim závit 1/4" GW. Keďže v príslušenstve môžu existovať rôzne varianty koncoviek 1/4", bezpečný výber je vhodné potvrdiť porovnaním s dielom z demontáže.

[faq]

Znamená 1/4" GW vnútorný závit?|Áno. GW je vnútorný závit. Spolupracujúci diel na druhej strane musí mať zodpovedajúci vonkajší závit 1/4".

Prečo sa závity 1/4" pri pištoli niekedy rýchlo vybehnú?|Najčastejšie kvôli skrutkovaniu pod uhlom, trhaniu hadice, nečistotám na závite a príliš veľkému momentu dotiahnutia. Pištoľ je „pohyblivá“ časť a spoj je mechanicky namáhaný počas práce.

Znamená únik pri pripojení pištole vždy poškodenú koncovku?|Nie vždy. Často je príčinou tesnenie, styčná plocha na strane hadice/adaptéra alebo poškodené sedlo. Koncovka je podozrivá najmä vtedy, keď sú závit alebo styčné plochy vybehané.

Ako sa vyhnúť poškodeniu novej koncovky pri montáži?|Vyčistite závity, skrutkujte osiovo a na začiatku nepoužívajte silu. Ak sa odpor objaví hneď na začiatku, zastavte a skontrolujte zhodu a stav závitu spolupracujúceho dielu.

Čo skontrolovať po výmene koncovky pripojenia?|Tesnosť spoja pod tlakom, absenciu „potenia“ na závite a to, či hadica pri pištoli nepracuje v ostrom uhle (to pripojenie zaťažuje a skracuje jeho životnosť).

[/faq]
